互感器校驗儀

所屬分類：HGQB-C互感器現場校驗儀
點擊次數：
發布日期：2017/09/07
更多
在線詢價

詳細介紹

簡述

HGQB-C 型互感器校驗儀，是一種新穎的自動化檢測儀器，它運用先進的電子技術，對互感器的誤差信號直接采集分解，并經適當運算后，將互感器的百分點、同相誤差、正交誤差同時以數字量顯示出來。該儀器還是一款可檢測S級電流互感器和二次電壓100/3V 的電壓互感器校驗儀，無論是實驗室還是現場環境，均可使用；該產品廣泛應用于計量、供電等部門和互感器生產廠家，是開展互感器檢測校驗的理想儀器。校驗儀適用單位及部門：供電局運行檢修班、電力相關企業、互感器生產自檢廠家、縣級及縣級以上供電公司、學校實 驗室、計量中心。

主要特點

顯示方式：中文大液晶屏；
存貯功能：PT、CT 數據共可存 10 萬，能對 CT 的 1% 點的誤差數據進存貯；
自動測量：能按規程全自動測量，對 S 級互感器全自動測量；
聯機功能：能與計算機聯機；
打印功能：實時或查詢打??；
測量范圍：CT、PT、阻抗、導納；
自動判斷極性、接線、變比錯誤等指示：有效保障人身及儀器安全。

技術指標

環境條件

溫度 :5℃ --40℃

相對濕度 :<80%(25℃ )

海拔高度 :<2500m

電源頻率 :50Hz±0.5 Hz

電源電壓 :220V±5V

測量范圍

同相分量 (%): 0.0001 ～ 200.0 分辨率 :0.0001

正交分量 ( 分 ):0.001 ～ 700.0 分辨率 :0.001

阻抗 (Ω):0.0001 ～ 20.0 分辨率 :0.0001

導納 (ms)：0.0001 ～ 20.0 分辨率 :0.0001

基本誤差

同相分量 :ΔX=±（X×2% ＋ Y×2%）±Dx ( 有 1 級可選 )

正交分量 :ΔY=±（X×2% ＋ Y×2%×34.48）±Dy ( 有 1 級可選 )

“X”、“Y”—— 儀器的顯示值

“Dx,Dy” ——儀器的量化誤差

Dx=2,Dy=5

百分表 : 2 級 ( 有 1 級可選 )

工作范圍

電流：（1% － 149%）In （In =5A）

（5% － 149%）In （In =1A）

電壓：（5% － 149%）Un （Un =100V，150V，100V/ ）√ 3

（5% － 149%）Un （Un =100V/3）

外形尺寸

260mm（長）×350mm ( 寬 )×150mm（高）

重量（Kg）

6Kg

主要組件

互感器校驗儀

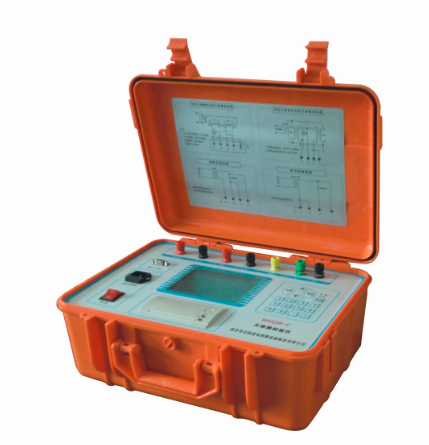

HGQB-C 互感器校驗儀

互感器校驗儀

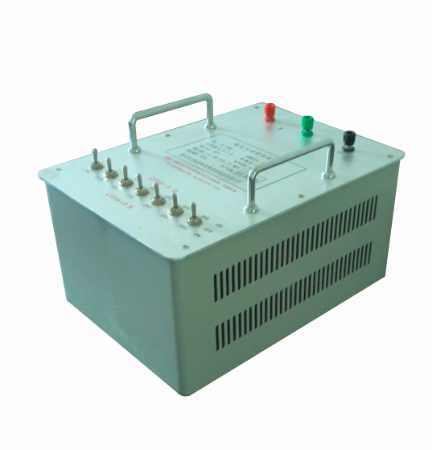

電流互感器負荷箱

互感器校驗儀

電壓互感器負荷箱

互感器校驗儀

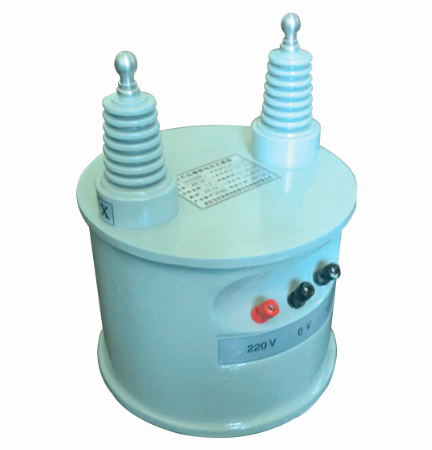

自升壓精密電壓互感器

成套配置

序號	產品名稱	規格型號	技術參數	單位
1	互感器校驗儀	HGQB-C	2.0 級	1 臺
2	電流互感器負荷箱	FY96	額定電流：5A 容量：2.5VA ~ 80VA	1 臺
3	電壓互感器負荷箱	FY95	額定電壓：100V 容量：1.25VA ~158.75VA	1 臺
4	帶升流器精密電流互感器	HL-S23S	電流：5A-1000A/5A，等級：0.05S	1 臺
5	自升壓精密電壓互感器	HJ-S10G3	級 變比：10KV/100V，等級：0.05	1 臺
6	雙調控制箱	KZX05-HII	5KVA+300VA	1 臺
7	大電流導線		1000A3m1 根 500A3m2 根 250A3m2根 100A3m2根	1 套
8	二次電流、電壓線			1 套
9	互感器校驗軟件			1 套
