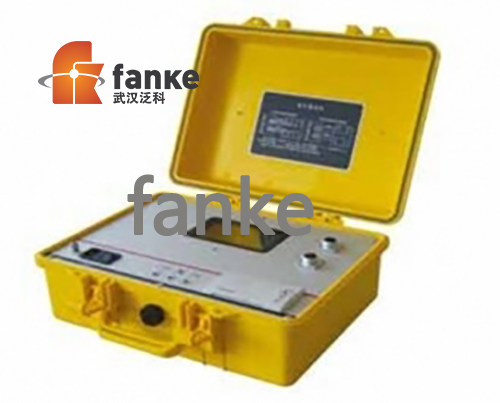

變壓器變比阻別測試儀

詳細介紹

BBC系列變壓器變比阻別測試儀是對電力變壓器的線圈繞組進行匝數比或電壓比、阻別測試的快速測量儀器。

與傳統的變比電橋相比，其具有操作簡單，讀數直觀，測量速度快、自動化和測試精度高等特點，大大節省了現場測試時間，提高了試驗效率。

通用技術指標

- 工作電源：AC220V±10% 50Hz

- 工作溫度：0 ～ 40℃

- 相對濕度：<90%RH，不結露

主要特點

整機由高速單片機控制，自動化程度高，菜單提示操作；

變比測量范圍大：1-10000；

聯接組別可任意選擇，一次完成測量 AB、BC、CA 三相的變比值、誤差、聯線組別等參數；

測試速度快，15 秒鐘完成三相測試；測有載變壓器，只輸入一次變比；

帶有高、低壓反接的保護功能，變壓器短路、匝間短路保護功能；

打印機輸出測量結果，液晶顯示；并帶有數據存儲功能

技術指標

型號	BBC-VI(A型）	BBC-VI(B型）	BBC-VI(C型）	BBC-VI(D型）
量程	0.5A	1A	1.0A、0.5A	1.0A、0.5A
組別	1-12	1-12	1-12	1-12
量程/精度	1-1000 0.2級 1000-10000 0.5級	1-500 +0.1%+2字 501-2000 +0.2%+2字 2001-10000 +0.5%+字	1-500 +0.1%+2字 501-2000 +0.2%+2字 2001-10000 +0.5%+2字	1-1000 0.2級 1000-2000 0.5級 2000-10000 1.0級
量程/精度	1-1000 0.2級 1000-10000 0.5級	1-500 +0.1%+2字 501-2000 +0.2%+2字 2001-10000 +0.5%+字	1-500 +0.1%+2字 501-2000 +0.2%+2字 2001-10000 +0.5%+2字	1-1000 0.2級 1000-2000 0.5級 2000-10000 1.0級
分辨率	變比分辨率 0.001	變比分辨率 0.001	變比分辨率 0.001	變比分辨率 0.00 變比分辨率 0.01
特殊功能	帶有上位機測控軟件及通訊儀	可測Z型連接變壓器	可測Z型連接變壓器及CT/PT變比	特別適合特種變壓器的變比及相位差測試，自動產生幅值穩定、相位恒定三相（120）
測量方法	逐相測量	逐相測量	三相同步測量	三相同步測量
適用對象	常規變壓器及PT	常規變壓器及PT.Z型連接變壓器	常規變壓器及PT、CT.Z型連接變壓器	適用于三相變壓器，Z型繞組變壓器、整流變壓器和鐵路電氣系統的變壓器
參考尺寸	400x290x170mm	400x400x320mm	395x240x250mm	320x400x170mm
主機重量	5kgs	6kgs	6kgs	7kgs
