數字式局放儀

所屬分類：真空濾油機
點擊次數：
發布日期：2019/12/09
更多
在線詢價

詳細介紹

適用對象

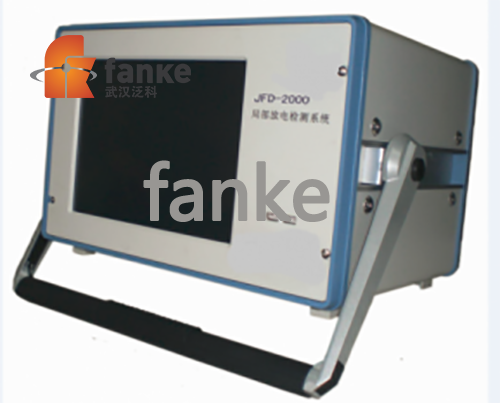

JFD-2000 型局部放電檢測系統（數字式局放儀）是目前國內新的數字式局部放電測試系統。該系統采用了多通道、高速連續采集技術，保證了檢測信號的完整性、真實性和可靠性；采用獨立動態數字濾波技術和程控濾波技術相結合，能夠更有效地去除干擾；同時，該系統具有全程控自動校準、自動電源同步和自動記錄功能，極大地方便了現場局部放電試驗。具有靈敏度高，適用的試品范圍廣等優點。

它是具有我國特色并達到國際先進水平的新一代局部放電檢測儀，適用于電機、變壓器、互感器、電纜、套管、電容器及其它高壓電器的局部放電定量測試。

主要特點

多通道連續高速采集，做到 2/4 通道不丟周期采樣保證檢測信號的完整真實可靠；
不確定度指標優于量程 5%；
獨立動態數字濾波結合程控濾波更有效取出干擾；
全程控自動校準、自動電源同步、自動電壓測量、自動記錄功能；
橢圓、直線、正弦、點陣多種顯示方式；
多種統計圖譜同步同屏顯示，分析診斷更為有效、快捷；
同時實現交流直流檢測功能 ( 直流功能非標準模塊 )；
便攜一體化高檔機箱，可單人手提；
純程控工作方式，局部放電測量、分析更方便；
完備的全漢化軟件，漢字提示操作，簡單易學；
任意存儲、打印局部放電圖形及數據，自動生成試驗報告；
自由選擇橢圓、直線顯示方式，可靜態對一周波試驗電壓的局部放電脈沖詳細測量、觀察、分析；
新穎的二維（Q － Φ，N － Φ）和三維（Q － Φ － T，N － Φ － T）局部放電圖譜顯示 , 令人耳目一新。信息量更大，區分局部放電脈沖和干擾脈沖更容易；
獨特的條形色柱及數字指示局部放電脈沖峰值；
別具一格的數字開窗技術，可避免干擾對測量的影響；
任意相位開窗、單窗、雙窗任選，橢圓 360 度旋轉；
兩通道測量及數字差分技術，可靈活組成脈沖極性鑒別或平衡測量回路，有效地抑制干擾脈沖信號。并同時測量?jī)蓚€(gè)試品或一個試品的兩個測點的局部放電信號，可方便地分析局部放電信號的來源。

產品參數

測量通測量通道道	2通道
檢測靈敏度	0.1 pC
程控濾波器設置檔位	低端 10， 20， 40 kHz 高端 100，200，300 kHz
增益動態范圍	120 dB
采樣速率	每通道 0.1μs/ 點
采樣精度	12 位 ±1/2 LSB
同步頻率	50，100，150，200Hz 或任意頻率
標準脈沖發生器	JFD － 301
標準脈沖電壓	0.2V，0.5V, 1V，2.0V，5V，10V 六檔可調
校準電容	50pF,200pF 兩檔可調
校準脈沖電壓上升時間	＜ 60ns
校準脈沖電壓下降時間	＞ 100μs
工作電源	AC220V±10%，50Hz

系統配置清單

數字程控式局部放電測量?jī)x（便攜式）	1臺
局部放電校準脈沖發生器(JFD-301)	1臺
檢測阻抗（2#3#，4#，平衡阻抗各 1 個）	4個
鍵盤、鼠標	1套
系統操作說明書	1份
系統備份軟件	1份
測量屏蔽電纜 (20m)	2根
鋁合金機箱（1 個主機箱，1 個附件箱）	2個
