超聲波和超高頻局放儀

所屬分類：真空濾油機
點擊次數：
發布日期：2017/09/06
更多
在線詢價

詳細介紹

適用對象

FKPD2900 超聲波和超高頻局放儀局部放電定位儀具備獨立 4 通道 ( 或 8 通道）局放信號輸入、高清晰大屏幕；其具有可靠性高、抗高電壓沖擊能力強等優勢；并具備方波校準輸出。主要用于局部放電的故障診斷和綜合分析，可同步檢測多路局部放電信號，從不同的傳感器中獲得電、聲信號，可在三維空間內實時自動確定局部放電的量值、位置、形態、放電次數、放電位移等各種參數，并對局部放電信號分析和統計分析。

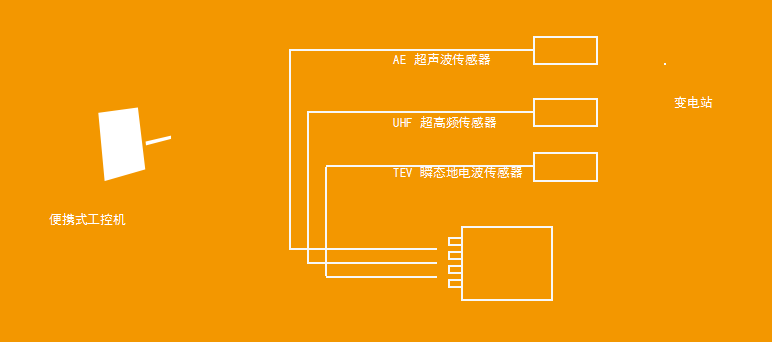

配合超聲波或超高頻傳感器能夠滿足不同高壓電器設備的現場局放檢測和定位。

主要特點

一機可滿足多種測試方法：

超聲波法
UHF 超高頻法
TEV 暫態對地電波法
脈沖電流法

15 英寸高亮度 LCD 顯示屏，分辨率：1024×768
88 鍵鍵盤
便攜、堅固、輕便，適合在惡劣環境下使用
重復放電次數的測量、統計、分析
隨時保存實驗數據和波形，并可重新顯示
在不停電的情況下，進行運行狀態測定放電點的位置
測定放電點的位置

UHF 超高頻傳感器參數

－頻率范圍：300 ～ 1500MHz 頻寬

－傳感器感應靈敏度：外置傳感器，≥ 5pC 內置傳感器，≥ 3pC

－阻抗匹配：50 歐姆

－安裝方式：外置型，固定在盆式絕緣子上。

超聲波和超高頻局放儀

技術參數

－采樣頻率：100Msps

－并行 4 通道，（8 通道可選）

－ 16 位 ADC，差分信號輸入

－抗混疊濾波器

－通道量程可以通過軟件設定

－測試動態范圍大

－全程測試精度 0.3dB，分辨率高，最小分辨率達 0.05dB

－內、外、信號同步

－使用電源：交流 220V

－外型尺寸：420mm×300mm×230mm

主要配置

名稱		單位
標準儀器配置	主機	1臺
	軟件包	1套
	連接線	1套
	使用說明書	1份
	主機電源適配器	1個
傳感器（選配）	TEV 地電波傳感器	1個
	AE 傳感器超聲波傳感器	1個
	UHF 超高頻傳感器	1個
	HFCT 高頻電流傳感器	1個
	傳感器固定座	若干
	脈沖電流法檢測阻抗（選配）	2 個
