變壓器感應耐壓與局放試驗裝置

所屬分類：FKYDW系列無局放試驗變壓器
點擊次數：
發布日期：2017/09/07
更多
在線詢價

詳細介紹

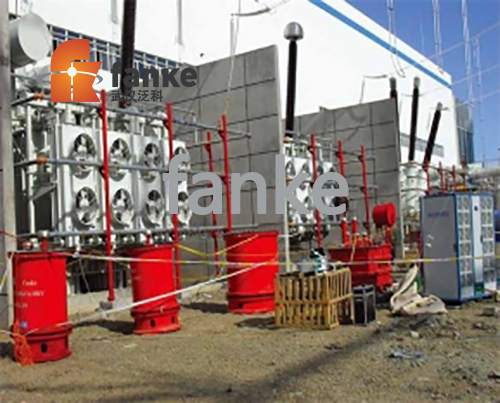

FKWJF 型變壓器感應耐壓與局放試驗裝置主要用于 110KV 及以上等級的電力變壓器現場感應耐壓和局部放電試驗，系統通過變頻技術提高試驗頻率可有效保證被試變壓器在鐵芯不飽和的情況下完成上述試驗和測量。感應耐壓實驗裝置

適用對象

－ 110KV 等級的分級絕緣電力變壓器。

－ 220KV、500KV、750KV、1000KV 電壓等級的變壓器

－配備適當?shù)母邏弘娍蛊鹘M成串聯諧振系統，可滿足 1000KV 及以下電壓等級的 GIS、互感器、開關、套管和電纜的交流耐壓試驗

系統組成

主要由無局放推挽變頻電源及測控箱、無局放勵磁變、補償電抗器、局放測試儀及電容分壓器等組成。

主要特點

● 采用線性功放電路設計，完好正弦波輸出，波形失真度?。?/span>

● 本裝置具有多重保護，包括：放電擊穿保護、過電壓整定保護、輸出短路保護、開機零位保護、橋臂放大回路保護、功率曲線保護等。當任何一種保護出現時，裝置立即封鎖試驗電壓輸出，切斷主回路電源，確保試驗人員、被試品以及試驗系統的安全；

● 本裝置中的信號源由專用芯片產生，輸出頻率穩定性高，可以到達 0.0001Hz。同時輸出電壓由單片機控制，保證輸出電壓的不穩定度<1%；

● 具有試驗電壓、時間等試驗參數的設置功能，自動 / 手動兩種控制方式；

● 具有電壓自動穩定調整功能，頻率在設定范圍內調節時，電壓恒定輸出；

● 采用光纖方式控制，徹底將高壓和低壓控制回路隔離；

● 試驗頻率 20—400Hz 范圍內連續可調，具有自動諧振頻率查找功能，可設置多段自動掃頻頻段；

● 液晶顯示和多個旋轉鼠標控制，人機界面友好，操作、接線簡便快捷；

● 變頻電源采用高導磁材料屏蔽，具有抗強電場干擾能力，確保測量精度及穩定性；

● 該裝置可與特種試驗車和集裝箱配套提供

主要技術參數
變頻電源容量	3kW-450kW（單臺）；
額定輸入電壓	三相 380V±10%，50Hz 交流電源；
額定輸出電壓	單相 0 ～ 350V 交流連續可調；
輸出頻率	20 ～ 400Hz 連續可調；
局部放電量	≤ 5pC；
頻率調節精度	0.01Hz
輸出波形	標準正弦波，波形畸變率≤ 1%
輸出電壓不穩定度	≤ 1.0%
輸出頻率不穩定度	≤ 0.05%
噪音水平	≤ 65dB
冷卻方式	強迫風冷
絕緣水平	輸入、輸出端子對地≥ 3kV/AC/1min
滿負載下連續工作時間	≥ 6 小時
允許溫升	在額定負載下，連續工作 6 小時，出風口溫升≤ 45K
