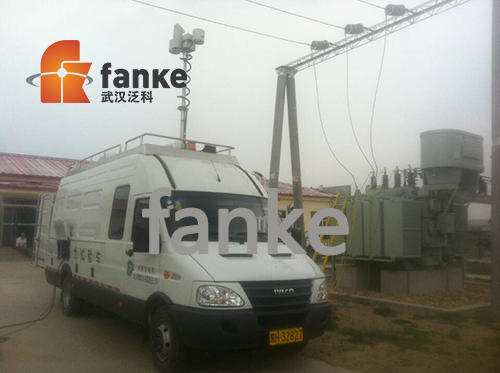

FKSTM 系列電力綜合試驗車可將集控儀器固定在車內的集控架上，并由計算機控制完成試驗全過程；個別不便在車內進行試驗的測試單元，可離車就近測試；各集控儀器同時便于戶內變電站試驗需求可作為獨立儀器使用，并具有離車試驗?zāi)Ｊ健?/span>

電力綜合試驗車根據不同配置，可滿足 220KV 及以下電壓等級變電站電氣設備：變壓器、互感器、斷路器、避雷器、耦合電容器、電抗器和電纜等主設備的預防性和狀態檢修試驗。以《國家工程車目錄》登記在冊的中型客車為載體（依維柯或全順），具有工信部批準的專用汽車上牌公告；可在全國所有城市車管所上牌。

系統組成

試驗車具有以下系統單元：機柜系統，防震系統，電氣系統，外場 監控系統，呼唱系統，照明系統，安全保護系統，自備電源系統，標識系統，外觀形象系統

車體及改裝部分
名稱	型號			數量
依維柯（或全順）	尺寸：698021203050 或 598021202940定載：3+3 人			1臺
車體改裝	駕駛區、主控操作區、試驗設備區			1項
5kW 發電機	雅馬哈 EF6600，備用電源			1臺

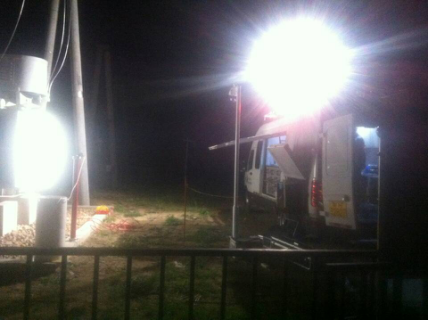

車頂照明系統	FKSTM			1套
車載擴音報警系統	FKSTM			1套
頂置冷暖中央空調	車內冷暖通風			1臺
電纜卷線機（雙線盤）	自動收放外部電源線			1臺
通訊、智能設備、軟件部分
專業車載電腦	15" 筆記本電腦			1 臺
液晶顯示器	19 寸			1 臺
視頻監控液晶顯示器	19 寸			1 臺
激光打印機	惠普			1 臺
車載供電系統	FKSTM			1 套
車載 GPS 定位系統	FKSTM			1 套
儀器通訊軟件	FKSTM			1 套
視頻監控及云臺	FKSTM			1 套
測試儀器 - 集中控制部分可完成的試驗項目
名稱	型號規格	數量	● 電力變壓器絕緣電阻，直流電阻，介損及電容量；變比、極性與組別；有載分接特性；交流耐壓； ● 高壓開關 絕緣電阻，回路電阻，機械動作特性，交流耐壓 ● 互感器絕緣電阻，繞組直流電阻，交流耐壓，介質損耗和電容量，變比及伏安特性； ● 高壓套管絕緣電阻；介損及電容量； ● 避雷器絕緣電阻，直流耐壓，放電計數器檢測； ● 電纜絕緣電阻，交流耐壓； ● 油化試驗 變壓器油耐壓； ● 其他繼電保護試驗，線路核相。
智能測控上位機系統	FKGB	1套
回路電阻測試儀	KDC	1臺
變比組別測試儀	BBC-VI	1臺
直流電阻測試儀	FKZZ	1臺
開關動特性測試儀	FKGC	1臺
變頻串聯諧振裝置	FKTF，交流耐壓	1臺
有載分接開關測試儀	FKC-1A	1臺
氧化鋅避雷器測試儀	FKYZ	1臺
測試儀器 - 獨立使用部分
伏安特性測試儀	FKFA	1臺
絕緣電阻測試儀	2671（5KV）	1臺
交流干式試驗變壓器	CQSB-6kVA/50kV	1臺
直流高壓發生器	ZGF-200KV/2mA	1臺
絕緣油耐壓測試儀	FKDY	1套
無線高壓核相器	WHX	1臺
繼電保護測試儀	FKJB	1臺
放電計數器測試儀	Z-V	1只
紅外電子?xùn)艡?/span>	安全圍欄	1套
干粉滅火器	-----	1只
注：試驗儀器與串聯諧振系統規格可根據用戶需要進行配置

電力試驗車特點

整體

集試驗方案指導、試驗過程控制、試驗結果分析、試驗報告自動生成及打印、試驗 數據查詢及信息化管理等功能于一體，多項目綜合測試，計算機集中控制。具有測 試功能完善、測試精度高、測試速度快、測試過程智能化、操作簡便的優點。同時 具有完善的輔助、安保系統。

車體部分

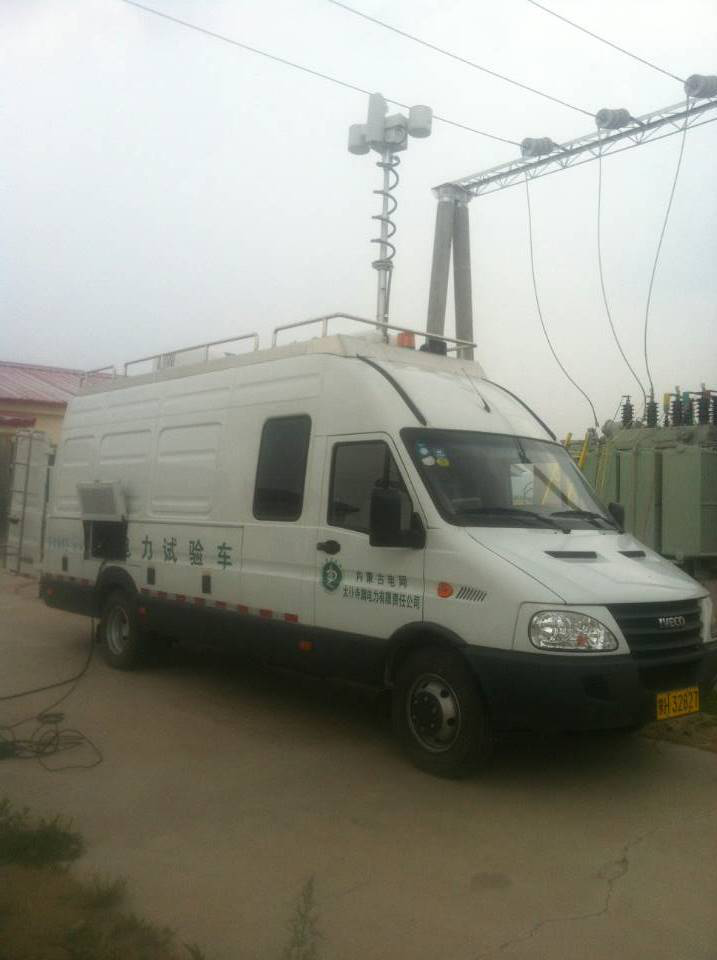

－改裝載體：依維柯或全順中型車

－尺寸：6980×2120×3050 或 5980×2120×2940mm；

－滿載人數：3-6 人

－車體軸距：3310mm

－車體顏色和文字：按需方要求

－上牌：具有國家發改委的特種車型上牌公告，可在當?shù)剀嚬芩吓疲?/span>

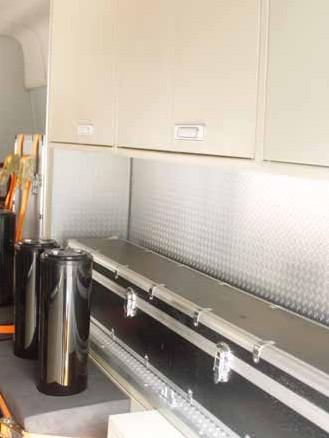

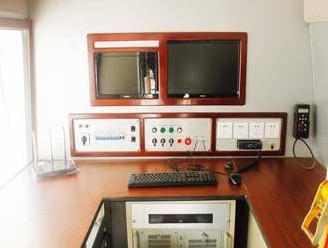

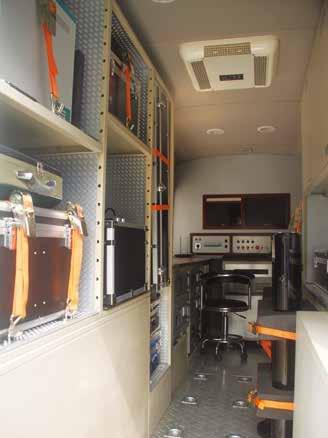

－車內分區布局，集駕駛乘員區、試驗主控監測呼叫區、集成設備區、

－非集成設備存放區等

集控儀器部分

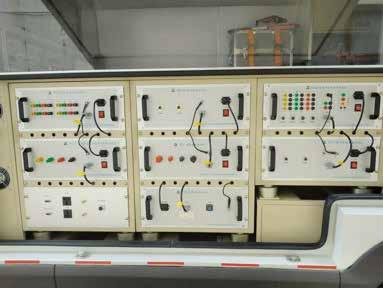

－采用統一面板，統一標準插箱，模塊化設計，保證統一的整體外觀形象；

－集成儀器既可通過上位工控機測控，也可單機獨立使用；
