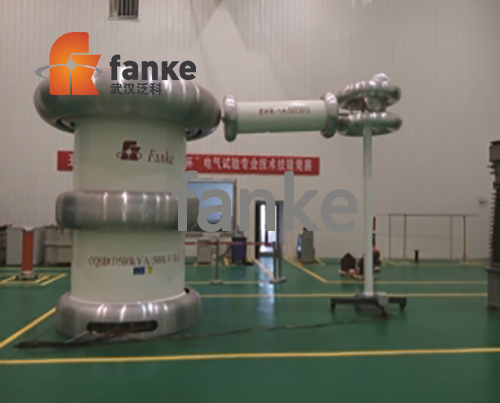

無局放試驗變壓器

無局放試驗變壓器

  • 所屬分類：FKYDW系列 無局放試驗變壓器

  • 點擊次數：
  • 發布日期：2017/09/07
  • 更多
  • 在線詢價
詳細介紹

 FKYDW 系列無局放工頻試驗變壓器成套裝置主要用于檢驗各種絕緣材料、絕緣結構和電工 產品等耐受工頻電壓的絕緣水平，也作為變壓器、互感器、避雷器等試品的無局部放電工頻 試驗電源。廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。


適用對象


高壓電工電器設備，如變壓器、GIS、互感器、開關、套管、 避雷器、電纜的局放及交流耐壓試驗；

絕緣材料的工頻交流耐壓。


系統主要組成


工頻智能測控系統或臺式控制箱、電源開關柜、調壓器柜、 試驗變壓器、補償電抗器、工頻保護電阻、電子快速保護 裝置及電容分壓器等。


主要特點


  • 成套裝置局放量小，可以保證系統局放量在 5pC 范圍內（特殊要求可訂制）。

  • 外殼采用環氧樹脂澆注，玻璃絲纏繞的無暈高壓絕緣外筒；

  • 成套設備阻抗低，過壓過流閃絡保護等功能齊全，可靠性高；

  • 均壓罩采用專用模具加工，用鋁板成型，表面光滑，重量輕，安裝方便；

  • 大容量高電壓型試驗裝置通過選用工頻智能測控系統，可使系統控制和保護及 操控的智能化和自動化程度更高，其顯著特點包括：

  • 使用光纖通訊和采樣，徹底隔離高壓及低壓控制回路。

  • 試驗過程可實時狀態自檢及顯示

  • 具有完備的數據及報表管理功能

  • 可記錄并繪制高壓 U / T、I / T 試驗曲線


主要技術指標


額定輸出容量見規格表
額定輸出電壓見規格表
額定輸入電壓三相 380V±10%，50Hz
成套裝置局放水平額定電壓下≤ 5pC（2pC 以下特殊定做）
輸出電壓穩定度≤ 1.0%
電壓指示誤差≤ 1.0%
噪聲≤ 65dB
運行時間（工作制）額定電壓、額定電流下連續運行 60min（特殊要求可訂制）
過壓能力在 1.1 倍額定電壓下，持續 60s，不出現閃絡、絕緣擊穿等現象，也不會造成任何絕緣損壞




規格參考表    一體式系列



型號規格

額定容量 (KVA)

低壓

高壓

直徑 D× 高度（H）（mm）

重量

FKYDW-1.5/50

1.5

0.22

50

φ430*580

65

FKYDW-2.5/50

2.5

0.22

50

φ280*500

70

FKYDW-3/50

3

0.22

50

φ300*510

72

FKYDW-5/50

5

0.22

50

φ460*580

110

FKYDW-5/100

5

0.22

100

φ640*820

130

FKYDW-10/100

10

0.22

100

φ620*850

160

FKYDW-50/100

50

0.4

100

φ725*1100

500

FKYDW-12/120

12

0.38

120

φ750*1230

380

FKYDW-15/150

15

0.38

150

φ820*1220

500

FKYDW-20/200

20

0.38

200

φ1080*1700

900

FKYDW-50/250

50

0.38

250

φ1460*1520

1250

FKYDW-75/250

75

0.38

250

φ1460*1780

1450

FKYDW-75/500

75

0.38

500

φ2000*4850

6800

FKYDW-100/100

100

0.38

100

φ1000*1250

800

FKYDW-100/150

100

0.38

150

φ1410*1620

1700

FKYDW-100/250

100

0.6

250

φ1100*1450

1550

FKYDW-125/250

125

0.38

250

φ1540*2060

3460

FKYDW-150/150

150

0.6

150

φ1420*1620

900

FKYDW-2000/500

2000

3

500

φ3000*4800

50000




規格參考表   兩節串激式系列


型號規格

額定容量 (KVA)

低壓 (KV)

高壓 (KV)

直徑 D× 高度（H）（mm）

重量

FKYDW-10/2*50

10
0.2100

φ410*980

200

FKYDW-25/2*125

250.38250

φ1250*2200

890

FKYDW-100/2*200

1000.38400

φ1580*3650

2500

 FKYDW-150/2*150

1500.38300

φ1600*3200

3980

FKYDW-300/2*150

3000.38300

φ1600*3800

4280

FKYDW-250/2*250

2500.38500

φ2220*6100

11200

FKYDW-500/2*250

5000.6500

φ2030*4600

18500

FKYDW-600/2*300

6003600

φ3200*8000

1700

FKYDW-1200/2*300

12000.6600

φ3000*6200

28900

FKYDW-750/2*375

7503750

φ3540*7900

36000

FKYDW-200/2*500

20031000

φ3200*8400

29900

FKYDW-1000/2*500

10000.61000

φ3520*10000

37500

 FKYDW-1250/2*125

12503250

φ4500*3200

14500

FKYDW-1500/2*500

150031000

φ4800*12840

48500

FKYDW-300/2*300

3003600

φ2610*5600

10000

FKYDW-375/2*375

3750.65750

φ2940*8350

20000

FKYDW-2000/3*500

200061500

φ4500*1700

75000

FKYDW-3600/3*600

360061800

φ6500*20000

89500

FKYDW-4800/2*600

480061200

φ4500*13500

65500
