變頻串聯諧振交流耐壓試驗裝置廠家-武漢

發布日期：2017-12-08 00:00 來源：http://skjsoft.cn 點擊：

變頻串聯諧振交流耐壓試驗裝置廠家

一般電網上的電力高壓試驗都或多或少的存在一些安全隱患，但是隨著電能的投入使用，又不得不進行電網的清潔維護，確保電力系統的穩定性。高壓電力電纜的試驗裝置在技術與穩定上有著極高的要求。

由于電路中的電流，電壓及電阻的彼此關聯性，尤其是在高壓電纜試驗中，過高的電壓對于試驗以及試驗安全性方面有著極高的要求，對于電力工程行業來說，大電流和高電壓的電力試驗往往對于電力實驗設備的技術要求更高。

電纜試驗中的電纜變頻串聯諧振往往能夠較為準確而又靈活的控制試驗的安全性。在很大程度上，如今變頻串聯諧振的技術發展較穩定，以至于高壓電力電纜的試驗更直觀與可靠，為電力高壓工作的檢修提供了便利。由于高壓電路中電抗會隨著頻率改變。感抗在頻率最低時最小，隨著頻率的增高而增大，容抗在頻率最低時最大，隨著頻率的增高而減小。在某一個頻率值上，感抗與容抗大小剛好相等，我們把這種特殊情況稱為諧振，這個頻率稱為諧振頻率，這種電路稱為串聯諧振電路。

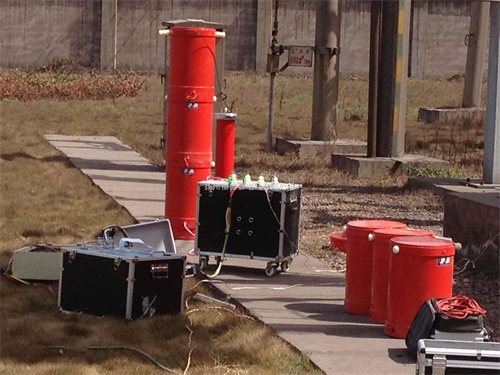

串聯諧振裝置

運用串聯諧振的特質來設計一些實用電力試驗裝置，輕松的處理串聯諧振電路的問題。其基本原理是利用勵磁變壓器激發串聯諧振回路，通過調節變頻控制器的輸出頻率，使回路電感和電容串聯諧振。變頻控制器為整套設備提供電源，并把幅值和頻率都固定的380V或220V工頻正弦交流電轉變?yōu)榉岛皖l率可調的正弦波。勵磁變壓器將變頻電源輸出的電壓升到合適的試驗電壓。

變頻串聯諧振試驗裝置又叫串聯諧振，是由變頻電源、勵磁變壓器、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品上，用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。

在電感和電容并聯的電路中，當電容的大小恰恰使電路中的電壓與電流同相位，即電源電能全部為電阻消耗，成為電阻電路時，叫作并聯諧振。并聯諧振是一種完全的補償，電源無需提供無功功率，只提供電阻所需要的有功功率。

諧振時，電路的總電流最小，而支路的電流往往大于電路的總電流，因此，并聯諧振也稱為電流諧振。發生并聯諧振時，在電感和電容元件中流過很大的電流，因此會造成電路的熔斷器熔斷或燒毀電氣設備的事故；但在無線電工程中往往用來選擇信號和消除干擾。
