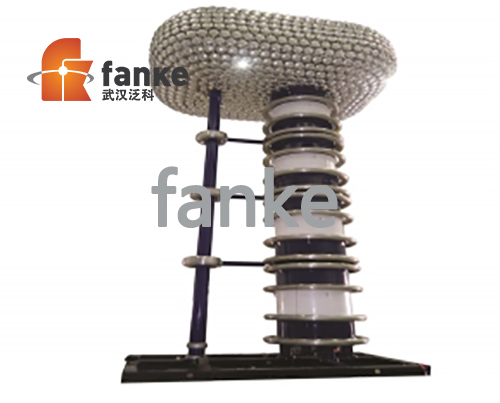

CHX-(L) 系列高壓型調感串聯諧振試驗裝置主要用于高電壓等級電力電器設備的工 頻耐壓試驗及科學研究和供發電系統的質檢大廳使用 與傳統的同等規格的工頻試驗變系統相比，其所需電源容器小，波形畸變小，Q 值高， 體積小，試品范圍廣等特點。( 上圖為武漢泛科制造的 5600KVA/1400KV 工頻調感串聯諧振裝置總體安裝實物圖 )
 |  |
適用對象 － 1000kV 及以下電壓等級的 GIS、CT、斷路器、套管、絕緣子、絕緣工 具、母線等。
系統主要組成
智能控制系統工頻調感智能控制系統、調壓器、勵磁變壓器、可調電抗器、分壓器等
主要特點
所需試驗電源容量體積重量均比常規試驗變壓器小數十倍，
品質因素和試驗自動化程度高，過流、過壓及閃絡保護功能齊全
試驗波形理想，波形畸變率小
電抗器采用電感無級調節式，在試驗范圍內的任一點均可達到全諧振
電抗器安裝有可靠的氣隙限位開關及氣隙指示標尺，并且安裝有氣隙傳感器，在控 制臺上可直接讀取鐵芯的間隙
試驗完成后電抗器自動回到氣隙初始位置
傳動機構安裝有相序后備保護，可有效避免損傷
系統無局放設計，自身局放量小；
主要技術指標
| 額定輸入電壓 | 三相 380V，50Hz |
| 品質因數 | Q ≥ 60 |
| 局部放電量 | ≤ 5pC |
| 輸出電壓波形畸變率 | ≤ 0.5% |
| 典型規格 | 400KVA ／ 400KV,600KVA ／ 600KV, 1200KVA ／ 600KV, 5600KVA ／ 1400KV |
| 其他規格可根據客戶協議定制 | |
