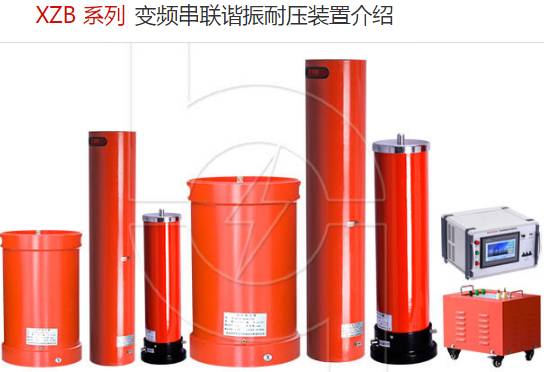

串聯諧振耐壓試驗裝置運用原理是運用串聯諧振的原理，通過調節變頻控制器的輸出頻率，使得回路中的電抗器電感L和試品電容C發生串聯諧振，諧振電壓即為試品上所加電壓。變頻諧振試驗裝置廣泛應用于電力、冶金、石油、化工等行業，適用于大容量、高電壓的電容性試品，如發電機、電力變壓器、GIS和高交聯動力電纜、互感器、套管等的交接試驗和預防性試驗。我公司在變頻串聯諧振高壓試驗方面，自行開發的調頻、調壓軟件技術，領先于國內高壓試驗行業，利用這一技術設計，制造的變頻串聯諧振高壓試驗裝置，完全符合國家有關高壓試驗的規程和要求。
如果在系統的中性點上接入消弧線圈，破壞它的諧振條件，就能夠比較有效地抑制諧振過電壓的產生。其原理也很簡單，TV的勵磁感抗比較大（千歐至兆歐級），而消弧線圈的感抗比較?。ò贇W級），這樣就很難滿足諧振條件，諧振就不會發生。另一方面，若無消弧線圈，單相接地發生間歇性電弧時，電容上多次充放電造成TV燒毀、熔絲熔斷；加上消弧線圈后，電容對小感抗放電，TV中電流就很小，不會燒毀了。所以在中性點接入消弧線圈，對于由電壓互感器鐵心飽和引起的鐵磁諧振過電壓具有很好的抑制作用。
自動調諧接地補償裝置能夠?qū)崿F(xiàn)全補償運行或很小的脫諧度，主要是由于在消弧線圈的一次回路中串入了大功率的阻尼電阻，降低中性點諧振過電壓的幅值使之達到相電壓的 5%——10%。因?yàn)槿绻?dāng)系統的電 容電流與消弧線圈工作電流相等時，即在諧振時中性點電壓限制在允許值以下，這樣就可實現全補償方式，這是殘流為最小的最佳工作方式。接地時殘流很小，不會引起弧光過電壓。所以，可在消弧線圈的一次 回路中串入大功率的阻尼電阻，增大阻尼率的措施來達到。消弧線圈的脫諧率與電壓及電網的阻尼率有關，當電網形成后其不對稱電壓基本是個固定值，消弧線圈為保證在單相接地時有效地抑制弧光過電壓的產生，要求脫諧率達到±5%以內，那么只有改變阻尼率，才能改變位移電壓，因此應當在消弧線圈回路串入電阻，保證阻尼率，控制中性點位移電壓。在低壓電網中由于中性點不對稱電壓很小，為提高測量精度采 用特制的中性點專用互感器，提高檢測靈敏度;非線性電阻的采用對欠補償下的斷線過電壓和傳遞過電壓都有明顯的抑制作用。、
串聯諧振耐壓試驗裝置運用原理是運用串聯諧振的原理，通過調節變頻控制器的輸出頻率，使得回路中的電抗器電感L和試品電容C發生串聯諧振，諧振電壓即為試品上所加電壓。變頻諧振試驗裝置廣泛應用于電力、冶金、石油、化工等行業，適用于大容量、高電壓的電容性試品，如發電機、電力變壓器、GIS和高交聯動力電纜、互感器、套管等的交接試驗和預防性試驗。我公司在變頻串聯諧振高壓試驗方面，自行開發的調頻、調壓軟件技術，領先于國內高壓試驗行業，利用這一技術設計，制造的變頻串聯諧振高壓試驗裝置，完全符合國家有關高壓試驗的規程和要求。
如果在系統的中性點上接入消弧線圈，破壞它的諧振條件，就能夠比較有效地抑制諧振過電壓的產生。其原理也很簡單，TV的勵磁感抗比較大（千歐至兆歐級），而消弧線圈的感抗比較?。ò贇W級），這樣就很難滿足諧振條件，諧振就不會發生。另一方面，若無消弧線圈，單相接地發生間歇性電弧時，電容上多次充放電造成TV燒毀、熔絲熔斷；加上消弧線圈后，電容對小感抗放電，TV中電流就很小，不會燒毀了。所以在中性點接入消弧線圈，對于由電壓互感器鐵心飽和引起的鐵磁諧振過電壓具有很好的抑制作用。
自動調諧接地補償裝置能夠?qū)崿F(xiàn)全補償運行或很小的脫諧度，主要是由于在消弧線圈的一次回路中串入了大功率的阻尼電阻，降低中性點諧振過電壓的幅值使之達到相電壓的 5%——10%。因?yàn)槿绻?dāng)系統的電 容電流與消弧線圈工作電流相等時，即在諧振時中性點電壓限制在允許值以下，這樣就可實現全補償方式，這是殘流為最小的最佳工作方式。接地時殘流很小，不會引起弧光過電壓。所以，可在消弧線圈的一次 回路中串入大功率的阻尼電阻，增大阻尼率的措施來達到。消弧線圈的脫諧率與電壓及電網的阻尼率有關，當電網形成后其不對稱電壓基本是個固定值，消弧線圈為保證在單相接地時有效地抑制弧光過電壓的產生，要求脫諧率達到±5%以內，那么只有改變阻尼率，才能改變位移電壓，因此應當在消弧線圈回路串入電阻，保證阻尼率，控制中性點位移電壓。在低壓電網中由于中性點不對稱電壓很小，為提高測量精度采 用特制的中性點專用互感器，提高檢測靈敏度;非線性電阻的采用對欠補償下的斷線過電壓和傳遞過電壓都有明顯的抑制作用。
