該系列大容量高電壓型變頻串聯諧振裝置主要針對電力系統中的大容量、高電壓型一次設備的交流耐壓試驗 設計制造，可按規程要求滿足各種容性設備現場交流耐壓試驗。
高壓試驗電抗器采用串并聯組合的方式，既可以滿足高壓變壓器、GIS、SF6 斷 路器、互感器及套管等設備的耐壓試驗要求，又可以滿足長距離 XLPE 交聯電 纜的耐壓試驗要求，具有兼容廣泛試品試驗的特點，是供電系統檢修及電力工 程建設單位理想的耐壓試驗裝置。

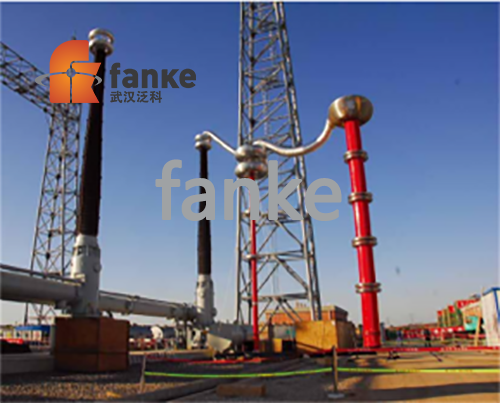

( 上圖為 5000KVA/1000KV 變頻串聯諧振裝置在國內首個 1000KV 山西晉東南變 電站試驗現場圖片）
適用對象
－ 110kV、220kV、500kV 長距離 XLPE 交聯電纜
－ 1000kV 及以下 GIS 高壓組合電器、高壓耦合電容器、電容式電壓互感器（CVT）等
－ 集合式電容器（試驗頻率保證在 45-65Hz 之間）

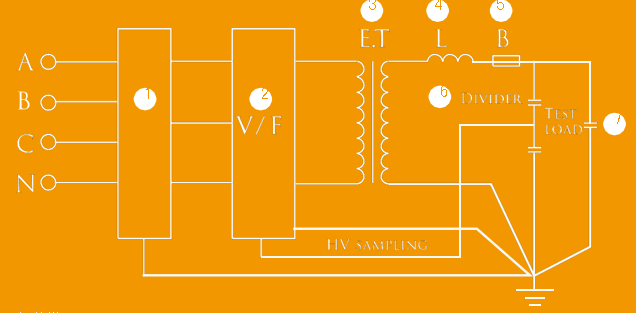

電氣回路圖
組件說明
1- 電源隔離變壓器（選配）
2- 變頻電源
3- 勵磁變壓器
4- 串并組合高壓電抗器
5- 保護阻尼電感
6- 電容分壓器
7- 試品或補償電容器
主要特點
積木式設計，電抗器可串并聯組合使用，適用范圍廣；
工作頻率范圍：20-300Hz；
品質因數高：Q ≥ 100（f=20Hz 時）熱容量大，溫升低，連續運行時間長；
體積、重量均比常規試驗變壓器小，便于現場試驗；
輸出電壓波形為正弦波，波形畸變率≤ 1％；
該裝置可與特種試驗車和集裝箱配套提供。
