微機繼電保護測試儀現場檢驗與設計有哪些嚴格的要求

發布日期：2016-04-22 00:00 來源：http://skjsoft.cn 點擊：

微機繼電保護測試儀價格現場檢驗與設計有哪些嚴格的要求

一、微機繼電保護裝置現場檢修的項目有：

（1）測量絕緣

（2）檢驗逆變電源

（3）檢驗固化的程序是否正確

（4）檢驗數據采集系統的精度和平衡度。

（5）檢驗開關量輸入和輸出回路

（6）檢驗定值清單

（7）整組檢驗

（8）用一次電流及工作電壓檢驗

根據系統各母線處的大、小阻抗，核對微機繼電保護裝置的線性度能否滿足系統的要求。特別應注意微機繼電保護裝置中電流變換器二次電阻、電流比例系數與微機繼電保護裝置線性度之間的關系。

檢驗所用儀器、儀表應由檢驗人員專人管理，特別應注意防潮、防震，儀器、儀表保證誤差在規定的范圍內。使用前應熟悉其性能和操作方法，使用高級精密儀器一般應有人監護。

二、設計要求：

（1）微機繼電保護裝置應具有抗電磁擾動能力。

（2）微機繼電保護裝置應設有在線自動檢測。在微機繼電保護裝置中微機部分任一無件損壞時都應發出裝置異常信息，并在必要時自動閉鎖相應的保護。但對保護裝置的出口回路的設計，應以簡單可靠為主，不宜為了實現對出口回路的完全自檢而在此回路增加可能降低可靠性的元件。

（3）微機繼電保護裝置的所有輸出端子不應與其弱電系統有電的聯系。

（4）微機繼電保護裝置應設有自恢復電路，在因干擾而造成程序走死時，應能通過自恢復正常工作。

（5）微機繼電保護裝置在斷開電源時不應丟失報告。

（6）微機繼電保護裝置應具有對時功能。

（7）對于同一型號微機繼電保護裝置的停用段應規定統一的整定符號。

（8）110Kv及以上電力系統的微機繼電保護裝置應具有測量故障點距離的功能。

（9）微機變壓器保護裝置所用的電流互感器二次宜采用是星形接線，其相位補償和電流補償系數由軟件實現。

（10）同一條線路兩端宜配置相同型號的微機高頻保護。

（11）同一種微機繼電保護裝置的組屏方案不宜過多。

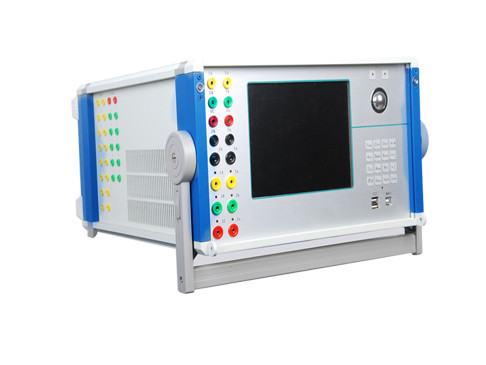

產品優勢

1. 電壓電流輸出靈活組合具有標準4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V，電流三并可輸出120A，

第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。

2. 單機操作方便裝置面板設有軌跡球鼠標、優化鍵盤以及大屏幕TFT液晶顯示器，內置全中文Windows平臺操作軟件。開機即可使用，操作方便快捷。

3. 雙操作方式除了單機操作外，裝置還可以外接筆記本電腦或臺式機進行操作，兩種方式功能完全一致，真正完整的雙操作模式。

4. 新型高保真線性功放輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，

而且保證了從大電流到微小電流全程都波形平滑精度優良。

5. 高性能主機輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。

采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。

6. 軟件功能強大可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。

7. 具有獨立專用直流電源輸出裝置設有一路110V 及 220V專用可調直流電源輸出。

8. 接口完整裝置面板上有自帶鍵盤和鼠標，能進行單機操作，也可通過鍵盤和鼠標接口外接鍵盤和鼠標進行操作；還帶有兩個USB口和RS232口，可與計算機及其它

外部設備通信。

9. 完善的自我保護功能散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。

10. 輕小型高集成單機和一體化結構采用了大量高科技精心設計的超輕小型結構，使得整機極其小巧輕便。
