串聯諧振在電力系統中應用的優點

發布日期：2016-04-07 00:00 來源：http://skjsoft.cn 點擊：

第一章產品概述
該裝置主要針對 500kV 及以下 CT.GIS,220kV 電纜.GIS 的交流耐壓試驗設計制造。電抗器采用多四分開設計，既可滿足高電壓、小電流的設備試驗條件要求，又能滿足象 220kV 電纜這樣的交流耐壓試驗要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。該裝置主要由變頻控制電源、勵磁變壓器、電抗器、電容分壓器組成。
串聯諧振在電力系統中應用的優點：
1．所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的 1/Q。
2．設備的重量和體積大大減少。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的 1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的 1/10-1/30。
3．改善輸出電壓的波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。
4．防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的 1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以，串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。
5．不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，
其過程長，而且，不會出現任何恢復過電壓。
我公司調頻諧振裝置主要功能及其技術特點：
1．裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。
2．整個裝置單件重量很輕，大不超過 40kg，便于現場使用。
3．裝置具有三種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。工作模式為：全自動模式、手動模式、自動調諧手動升壓模式.
4．能存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。
5．裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。
6．采用了 DSP 平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。
第二章 BPXZ-2880kVA/720kV 變頻串聯諧振試驗裝置設備應用

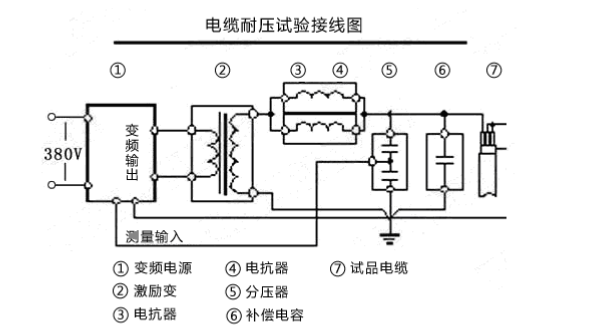

（一）交聯乙烯電纜的交流耐壓


1． 220kV 電纜 1200mm
2
長度不大于 3.0km，試驗電壓為 178kV，試驗頻率為
30Hz～300Hz。
（1）電纜長度： 3km 截面積： 1200mm
2
對應的電容量為 0.57μF 高耐壓
試驗值 178kV
（2）諧振頻率：1/6.28×√60×0.57×10
-6 =27.2Hz
27.2Hz 下大被試電容量時的試驗電流：27.2×6.28×0.57×10
-6 ×128×
10
3 =17.35A。
（3）選擇設備：150kW 變頻控制源； 720kV/4A 電抗器四臺并聯； 150kVA
（18.75kV/8A）勵磁變； 240kV 分壓器；
2．電纜耐壓時電抗器選用說明
（1）上述配置是按照長電纜計算出的配置方案；
（2）對短電纜試驗時，為了達到諧振，一般將三節電抗器串聯（三節電抗器
串聯時，與 400kV 分壓器的電容量可以自身諧振）；

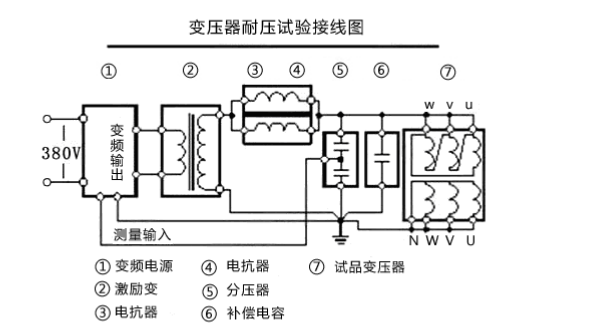

（二）變壓器、開關等的交流耐壓試驗


1. 220kV 及以下電壓等級的變電站主電氣設備的交流耐壓試驗，試驗頻率為
30Hz～300Hz，電抗器的使用方式為將三節電抗器串聯成組使用
（1）220kVGIS：對應的電容量忽略不計，高耐壓試驗值 400kV
（2）諧振頻率：1/6.28×√480×2.5×10
-9 =145.3Hz
145.3Hz 下大被試電容量時的試驗電流：145.3×6.28×2.5×10
-9 ×363
×10
3 =0.8A，
（3）選擇設備：150kW 變頻控制源； 720kV/4A 電抗器兩臺串聯； 150kVA
（18.75kV/8A）勵磁變； 480kV 分壓器；
2．500kV 及以下電壓等級的變電站主電氣設備的交流耐壓試驗，試驗頻率為
30Hz～300Hz，電抗器的使用方式為將四節電抗器串聯成組使用
（1）500kVGIS：對應的電容量忽略不計，高耐壓試驗值 400kV
（2）諧振頻率：1/6.28×√960×2.5×10
-9 =102.7Hz
102.7Hz 下大被試電容量時的試驗電流：102.7×6.28×2.5×10
-9 ×720×
10
3 =1.16A，
（3）選擇設備：150kW 變頻控制源； 720kV/4A 電抗器四臺串聯； 150kVA
第五章通用操作說明
通用操作步驟
正確按照接線示意圖及相關要求連接試驗回路，在現場設置試驗警示標記，正確設置各項試驗參數。
1.自動試驗：

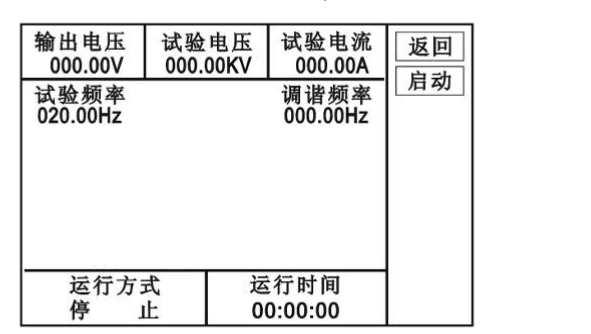

進入圖 2 界面，點擊” “自動”，進入下圖 4 界面，點擊” “啟動”， ” “確認”，則自動進行調諧、升壓、計時、降壓。為了更好地找到準確的諧振點，儀器在本功能下的調諧分為粗調和細調兩步，均為自動進行，只有完成了調諧，才自動進入到下一界面；因為是在低電壓下的調諧，所產生的高壓電壓不會對被試品有任何的損害，所以請耐心等待。即使在最不利的情況下，自動調諧的時間也不會超過 3 分鐘！
