繼電保護測試儀使用注意事項功能詳細介紹
單相繼電保護測試儀價格使用注意事項
1.為安全起見，本儀器與繼電器接線時請不要打開電源，待檢查接線無誤后再行開啟。
2.調節各功率源輸出時，請緩慢調節使得數字表頭與輸出源同步。
3.測量觸點動作時間時，加入額定值后應將毫秒表清零。
4.儀器工作不正常時,請檢查電源插座保險及面板上各保險座,若損壞更換同型號即正常，其它非保險問題請勿自行修理本儀器，應及時與本公司聯系。
5.各輸出電源間不能短路,觸點端子不可與輸出電源短路,以免損壞元器件。
6.做完試驗后，調壓器應回至“零”位。此項不注意，下次做試驗很容易損壞被校繼電器和本儀器。

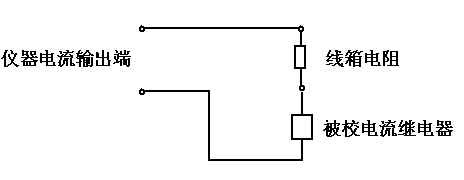

7.使用本儀器前仔細閱讀使用說明書。補充說明為了使本儀器在小電流狀態下調節更緩慢，在線箱內還裝配了幾個電阻，在做小電流時，根據貴單位實際情況來串一只電阻在回路內，也可把線箱內幾個電阻串并聯使用，這樣，你做小電流繼電器時更方便，讀數更準確。一定注意，電阻必須串聯于回路于。示意如下：
單相繼電保護測試儀輸出電源的操作:
1.交流電壓(0～250V)輸出;
選擇T1至UAC(0～250V)，調節旋鈕T4，J2端輸出0～250V交流電壓，X1顯示電壓當前值。
2.交流電流輸出(負載阻抗大接20A/35V，負載阻抗小接100A/10V，小電流接5A/8V)。
選擇T1至IAC或5A，調節旋鈕T4，J1端輸出0～100A、0～20A或0～5A交流電流，X1顯示電流當前值（需接負載）。
3.直流電壓(0～250V)，選擇T1至UDC(0～250V)，調節旋鈕T4，J3端輸出0～250V直流電壓，X1顯示電壓當前值。
4.直流電流(0～20A)輸出
選擇T1至IDC(0～20A)，調節旋鈕T4，J4端輸出0～20A直流電流，X1顯示電流當前值（需接負載）。
5.定值輸出（電源電壓對此值有影響）
(1)選擇T2至24V，S3至合位，J5端定值輸出直流電壓24V。
(2)選擇T2至48V，S3至合位，J5端定值輸出直流電壓48V。
(3)選擇T2至110V，S3至合位，J5端定值輸出直流電壓110V。
(4)選擇T2至220V，S3至合位，J5端定值輸出直流電壓220V。
