產品概述
該裝置主要針對 11kV/30MW 水輪發電機的交流耐壓試驗設計制造。電抗器采用兩只分開設計該裝置主要由變頻控制電源、勵磁變壓器、電抗器、電容分壓器組成。
串聯諧振在電力系統中應用的優點：
1．所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的 1/Q。
2．設備的重量和體積大大減少。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的 1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的 1/10-1/30。
3．改善輸出電壓的波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。
4．防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的 1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以，串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。
5．不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃落電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且，不會出現任何恢復過電壓。
我公司調頻諧振裝置主要功能及其技術特點：
1．裝置具有過壓、過流、零位啟動、系統失諧（閃落）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃落時閃落保護動作并能記下閃落電壓值，以供試驗分析。
2．整個裝置單件重量很輕，最大不超過 40kg，便于現場使用。
3．裝置具有四種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。工作模式為：全自動模式、手動模式、自動調諧手動升壓模式。
4．能存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。
5．裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。
6．采用了 DSP 平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機
交換界面更為人性化。
第二章 BPXZ-L 變頻調感式發電機交流耐壓裝置
（一）BPXZ-指生產廠家代碼
160kVA 指設備能輸出的最大額定容量，單位為 kVA；/40kV 指設備能輸出的電壓等級，單位為 kV。
（二）BPXZ-L 變頻調感式發電機交流耐壓裝置技術指標
1．額定電壓：40kV---滿足 10kV 發電機的交流耐壓試驗。
2．輸出電壓波形畸變率：<1.0％。
3.允許連續工作時間：額定條件下一次性工作 5 分鐘。
4．裝置自身品質因數：Q>50。
5．發電機試驗時滿負荷下品質因數：Q>15（與負載相關）。
6．輸入電源：?jiǎn)蜗?380V。
7．頻率調節范圍：20Hz～300Hz。
8．系統測量精度：1.5％。
9．裝置具有過壓、過流、零位啟動等保護功能。
（三）設備遵循標準
《電氣裝置安裝工程電氣設備交接試驗標準》 GB50150-2006
《高壓諧振試驗裝置》 DL/T 849.6—2004
《電抗器》 GB10229.88
《電力設備預防性試驗規程》 DL/T596-1996
《耦合電容器和電容分壓器》 IEC358(1990)
（四）設備主要配置及技術參數說明：
1.變頻控制源一臺：
額定功率：16kW
輸入電壓：?jiǎn)蜗?380V±15%；50Hz
輸出電壓：0～400V 單相
輸出電壓頻率：20～300Hz；0.1Hz 步進可調
頻率不穩定度：≤0.02%
輸出電流：0～40A
2. 電抗器（共二臺）：40kV/2A
額定工作電壓：40kV
額定工作電流：2A
額定電感量：50.6H
連續工作時間：5 分鐘
溫 升：小于 60 度
工作頻率：20~300Hz
3. 激勵變一臺：
額定容量：16kVA
輸入電壓：400V
輸出電壓：4kV
輸出電流：4A
4. 電容分壓器：
自身容量：2000pF
工作頻率：20～300HZ
額定電壓: 50kV/2000pF
5．測試線及附件壹套：內部連接線一套
第三章 BPXZ-L 變頻調感式發電機交流耐壓裝置設備應用

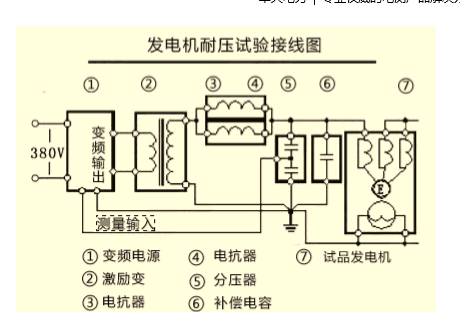

水力發電機的交流耐壓試驗：

1．30MW 發電機出口電壓不大于 11KV，試驗電壓為 30.5kV，試驗頻率為 50Hz

（1）發電機容量：30MW ；出口電壓：11KV； 對應的電容量為 0.4μF 最高耐壓試驗值 30.5kV。

（2）諧振頻率：1/6.28×√25.3×0.4×10-6=50Hz；50Hz 下最大被試電容量時的試驗電流：50×6.28×0.4×10-6×30.5×103=3.85A。

（3）選擇設備：16kW 變頻控制源； 40kV/2A 電抗器二臺并聯； 16kVA（4kV/4A）勵磁變； 50kV 分壓器。

2．耐壓時電抗器選用說明

（1）上述配置是按照最大負載計算出的配置方案；

（2） 對相對較小或試驗無電容量試驗時，為了達到諧振，一般將二節電抗器串聯回路中，即可達到諧振。 第四章 調頻電源詳細使用介紹

4.1.設備基本說明

4.1.1.電源：

? 將380V的二根火線直接與調頻電源的“輸入”連接。

4.1.2.操作面板說明

 常見故障排除

6.1 通用注意事項

1.本試驗設備應由高壓試驗專業人員使用，使用前應仔細閱讀使用說明書，并經反復操作訓練。

2.操作人員應不少于 2 人。使用時應嚴格遵守本單位有關高壓試驗的安全作業規程。

3.為了保證試驗的安全正確，除必須熟悉本產品說明書外，還必須嚴格按國家有關標準和規程進行試驗操作。

4.各聯接線不能接錯，否則可導致試驗裝置損壞。

5.本裝置使用時，輸出的是高電壓或超高電壓，必須可靠接地，注意操作安全。

6.2 常見故障原因及排除

1.風扇不能啟動：

1）急停、故障保護、失諧保護后，沒有按“故障復位”；

2）內部溫度過高，功率元件熱保護；排除方法：關斷儀器電源，將儀器靜置 30 分鐘左右，重新開啟電源，按儀器面板上的“復位”鍵，再啟動儀器。如果依然不能啟動風扇，請和廠家聯系，不可拆卸儀器！

2.自動調諧不能完成，找不到諧振點：

現象：

調諧曲線完全是一條直線，調諧完成后儀器提示沒有諧振點

原因：

回路接地不好，試驗回路接線錯誤，裝置某一儀器開路

排除方法：

1）檢查接地裝置可靠，接地連接線是否有斷開點；

2）檢查勵磁變壓器的高低壓線圈的通斷；

3）檢查每一只電抗器的通斷；

4）檢查分壓器的信號線的通斷；

5）檢查分壓器的高低壓電容臂的通斷；

6）裝置自身升壓時沒有諧振點，還需要檢查補償電容器的通斷；如果所有部件正常，依然沒有諧振點，請和廠家聯系，不可拆卸儀器！

3 不能升壓到試驗電壓

現象：

1）調諧曲線是一條曲線，有較低的尖峰；

2）試驗時一次電壓較高，高壓卻較低，甚至在沒有升到試驗電壓時，一次電壓已經到達額定電壓，回路自動降壓；

原因：

1）電抗器與試品電容量不匹配，沒有準確找到諧振點；

2）試品損耗較高，系統 Q 值太低；

3）勵磁變壓器高壓輸出電壓較低；

4）高壓連接線過長或沒有采用高壓放暈線

排除方法：

1）將補償電容器并接入試驗回路，加大回路電容量；

2）盡可能將多只電抗器串聯，提高回路電感量；

3）提高勵磁變壓器的輸出電壓；

4）干燥處理被試品，提高被試品的絕緣強度，減少回路的有功損耗；

5）一般在設備較高電壓輸出時，采用高壓放暈線，或?qū)⑵胀ǜ邏狠敵鼍€改為較短的連線，一般不超過 5 米。如果全部處理完后，依然不能解決問題，請和廠家聯系，不可拆卸儀器！
