YDJ系列油浸式試驗變壓器|高壓試驗變壓器|通用性強和使用方便等特點

發布日期：2016-04-18 00:00 來源：http://skjsoft.cn 點擊：

一、概述

YDJ系列油浸式試驗變壓器|高壓試驗變壓器|通用性強和使用方便等特點，是根據《試驗變壓器》標準在原同類產品基礎上經過大量改進后，研制生產的系列試驗變壓器，該產品遵照DL/T848.2-2004《高壓試驗裝置通用技術條件-第 2 部分：工頻高壓試驗裝置》，研制生產的一種新型產品。本系列產品具有體積小、重量輕、結構緊湊、功能齊全、。通用性強和使用方便等特點特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗，是高壓試驗中必不可少的重要設備。

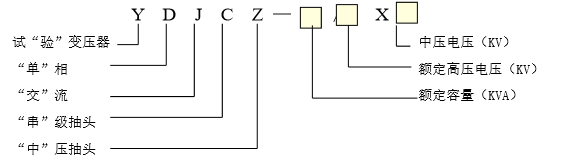

二、產品型號含義


三、產品結構

YDJ 系列試驗變壓器采用單框芯式鐵芯結構。初級繞組繞在鐵芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構，整體外形顯得美觀大方。

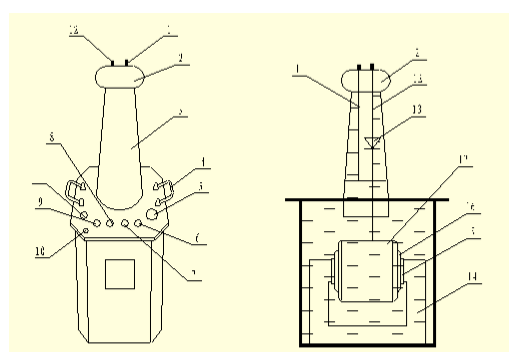

1：?jiǎn)闻_(tái)試驗變壓器外部結構圖圖 2：?jiǎn)闻_(tái)試驗變壓器內部結構圖


1-短路桿 D 2-均壓球 3-高壓套管 4-變壓器提手5-油閥 6、7-次壓輸入 a、x 8、9-測量端子 E、F10-變壓器外殼接地端 11-高壓尾 X 12-高壓輸出 A13-高壓硅堆 14-變壓器油 15-鐵芯16-次低壓繞組 17-測量繞組 18-二次高壓繞組

在 YDJ 試驗變壓器中，a、x 為低壓輸入端子，E、F 為儀表測量端子，A、X為高壓輸出。YDJ 系列中無高壓硅堆。

四、工作原理

YDJ 系列試驗變壓器為單相變壓器，連結組 I. I. 用工頻 220V（10KVA 以上

為 380V）電源接入 XC∕TC（為本公司生產的試驗變壓器專用設備，詳細資料請

見其具體使用說明書）系列操作箱（臺），經操作箱內自耦調壓器（50KVA 以上

調壓器外附）調節至 0-200V（或 0-400V）電壓輸出至 YDJ（試驗變壓器的初組

繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。

1. 試驗壓器的工作原理

中高壓套管中裝有高壓硅堆，串接在高壓回路中作半波整流，以獲得直流高電壓。當用一短路桿將高壓硅堆短接時，可獲得工頻高電壓，作為交流輸出狀態；取消短路桿時，作為直流輸出狀態。

三臺試驗變壓器串級獲得更高電壓的結線原理見圖 5。串級高壓試驗變壓器有很大的優越性，因?yàn)檎麄€(gè)試驗裝置由幾臺單臺試驗變壓器組成，單臺試驗變壓器容量小、電壓低、重量輕，便于運輸和安裝。它既然可串接成高出幾倍的單臺試驗變壓器輸出電壓組合使用，又可分開成幾套單臺試驗變壓器單獨使用。整套裝置投資小，經濟實惠。圖 5 中，在第一級和第二級的每個單元試驗變壓器中都有一個勵磁繞組 A1、C1 和 A2、C2。在串級試驗變器基本原理圖中，低壓電源加在試驗變壓器 I 的初級繞組 a1x1 上，單臺試驗變壓Ⅰ、Ⅱ、Ⅲ的輸出電壓都是 V。勵磁繞組 A1、C1 給第二級試驗變壓器Ⅱ的初級繞組供電；第二級試驗變壓器Ⅱ的勵磁繞組 A2、C2 給第三級試驗變壓器Ⅲ的初級繞組電。第二級試驗變壓器Ⅱ和第三級試驗變壓器Ⅲ的箱體分別處在對地為 1V 和 2V 的高電位上，所以箱體對地是絕緣的，試驗變壓器 I 的箱體是接地的。這樣第一級、第二級、第三試驗變壓器對地的額定輸出電壓分別為 1V、2V、3V；其額定容量分別為 3P、2P、1P。

工頻耐壓試驗中限流電阻 R1 應根據試驗變壓器的額定容量來選擇。如高壓側額定輸出電流在 100 – 300mA 時，可取 0.5 - 1Ω∕ⅴ（試驗電壓）；高壓側額定輸出電流為 1A 以上時，可取 1Ω∕ⅴ（試驗電壓）。常用水電阻作為限流電阻，管子長度可按 150KV∕m 考慮，管子的粗細應具有足夠的熱容量（水阻液配制方法：用蒸餾水加入適量硫酸銅配制成各種不同的阻值）。球間隙及保護電阻：當電壓超過球間隙整定值時（一般取試驗電壓的 110％- 120％）球間隙放電，對被試品起到保護作用。球間隙保護電阻可按 1Ω∕ⅴ

（試驗電壓）選取。在工頻耐壓試驗中，低壓側測量電壓（儀表電壓）不是非常準確的，其原因是由于試驗變壓器存在著漏坑，在這上個漏抗上必然存在著壓降或容升，使試品上的電壓低于或高于低壓側測量電壓表上反映出來的電壓。工頻耐壓試驗時，被試品上的電壓高于試驗變壓器的輸出電壓，也就是所謂容升現象。感應耐壓試驗時，YDJ 試驗變壓器的漏抗必須存在著壓降。為了準確測量被試品上所施加的電壓，因此常在高壓側接入 RCF 阻容分壓器來測量電壓

工頻耐壓試驗操作注意事項：

1. 試驗人員應做好分工，明確相互間聯系辦法。并有專門人監護現場安全

及觀察試品狀態。

2. 被試品應先清掃干凈，并絕對干燥，以免損壞被試品和試驗帶來的誤差。

3. 對于大型試驗，一般都應先進行空升試驗。即不接試品時升壓至試驗電

壓，校對各種表計，調整球間隙。

4. 升壓速度不能太快，并必須防止突然加壓。例如調壓器不在零位的突然

合閘。也不能突然切斷電源，一般應在調壓器降至零位時拉閘。

5. 當電壓升至試驗電壓時，開始計時，到 1min 后，迅速降壓到 1∕3 試驗

電壓以下時，才能拉開電源。

6. 在升壓或耐壓試驗過程，如發現下列不正常情況時，應立即降壓，切斷

電源。停止試驗并查明原因：1）電壓表指針擺動很大；2）發現絕緣燒焦或冒煙；

3）被試品內有不正常的聲音。

7. 耐壓試驗前后應測量絕緣電阻，檢查絕緣情況。

8. 試驗變壓器在做被試品的直流耐壓或泄漏試驗時接線原理圖如圖 7。

注：此試驗應先抽出短路桿
