產品結構
DDG 大電流發生器屬于 JT 型可移動式結構，它由儀表指示燈板和操作板組
成，儀表指示燈板分大、小量程的兩塊電流表和大小量程的選擇開關（鈕子開關），
綠色指示燈指的是電源信號，紅色指示燈指的是工作信號。操作面板由啟動按鈕
（綠色）、停止按鈕（紅色）以及工作系統組成。

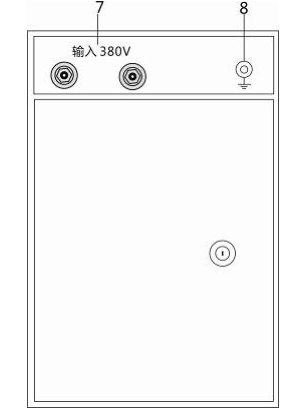

DDG 大電流發生器采用一次接線柱輸入方式，下端有升流器二次輸出大電流
接線端（有開門接線式和不開門接線式），其整個結構如圖：
使用方法
在做大電流試驗時，按本產品的電路圖正確接好工作線路。根據輸出電流的
大小，選擇好大、小量程開關的位置。先將調壓器回到零，再按下起動測試到按
鈕（綠色），此時，手持調壓器手柄順時針方向慢慢旋轉調壓器的手輪并注視電
流表，直到所需的電流值為止，試驗到所定的值后立即將調壓器手輪反時針方向
回零，按下停止按鈕，切斷電源。

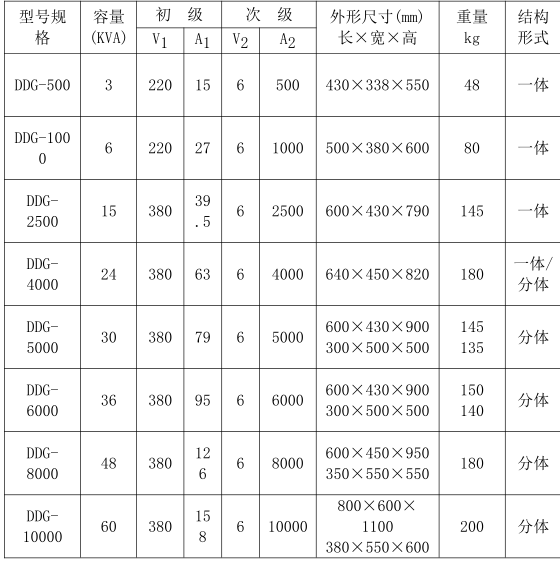

技術參數及規格
該設備容量是按 5 分鐘短時工作制設計，如用于斷續工作時，通電時間應小
于 2.5 分鐘，工作周期應大于 10 分鐘為宜，其規格及技術參數如下：
工作原理
-T2 –低壓大電流發生器 -TA -電流互感器
-S2 電流控制開關 -S1 電壓換擋開關
-PA1，-PA2 電流表
注：次級輸出 6V 以上時，根據用戶需要定購
DDG 大電流發生器是華天電力生產的干式大電流發生器，配裝自耦調壓器輸
出電壓（即發生器的輸入電壓），取得所需的不同大電流。
注：
1.
注：
1. 本電路為 380V 電源供電電路，電源為 220V 時，T1 接線應按原廠規定接
線。
. 2. 1000A 以下無電壓表及 S1 開關電路。
. 3. 輸出外接銅導線按 6A/mm 2 選擇，其長度應不大于 3 米。
使用維護注意事項
. 1. 開箱驗收時，應檢查主回路接線端子是否松動，調壓器電刷是否接觸良
好。
. 2. 長期不用時，使用前應用 500V 兆歐表檢查主回路對地絕緣電阻，其電阻
應不小于 0.5 兆歐。
. 3. 輸入電壓符合銘牌上所的電壓值（-220V，-380V），其值差應在±10％，
頻率為 50Hz。
. 4. 電流檔開關不準帶負荷操作。
. 5. 操作時，應均勻緩慢旋轉手輪，以免損壞調壓器。
. 6. 滿負荷時工作時間不得超過 5 分鐘，繼續工作時間應小于 2.5 分鐘，但
工作周期應大于 10 分鐘。
. 7. 升流器外殼有接地端子，使用時應良好接地。
