一、 產品概述

本試驗裝置主要針對 10kV、35kV、300MW 火力發電機, 10kV、35kV 電力變

壓器及線路等所有電氣主設備的電氣耐壓試驗設計制造。超低頻絕緣耐壓試驗實

際上是工頻耐壓試驗的一種替代方法。我們知道，在對大型發電機、電纜等試品

進行工頻耐壓試驗時，由于它們的絕緣層呈現較大的電容量，所以需要很大容量

的試驗變壓器或諧振變壓器。這樣一些巨大的設備，不但笨重，造價高，而且使

用十分不便。為了解決這一矛盾，電力部門利用 0.1Hz 超低頻高壓發生器成套試

驗裝置，采用了降低試驗頻率的方法從而降低了試驗電源的容量，因此大大簡化

了現場試驗難度。從國內外多年的理論和實踐證明，用 0.1Hz 超低頻耐壓試驗替

代工頻耐壓試驗，不但能有同樣的等效性，而且設備的體積大為縮小，重量大為

減輕 ，理論上容量約為工頻的五百分之一。試驗程序大大地減化，與工頻試驗

相比優越性更多。這就是為什么發達國家普遍采用這一方法的原因。我國電力部

已委托武漢高壓研究所起草了《35KV 及以下交聯聚乙烯絕緣電力電纜超低頻

（0.1Hz）耐壓試驗方法》行業標準，我國正在推廣這一方法，本儀器是根據我

國這一需要研制而成的?？蓮V泛用于電纜、大型高壓旋轉電機、電力電容器等的

設備耐壓試驗。

（一）產品簡介

本產品融合了國外超低頻的技術優點并創新采用現代數字變頻技術，利用微

機光電子控制，升壓、降壓、測量、保護完全自動化，并且在自動升壓過程中能

進行人工干預。由于全電子化，所以體積小重量輕、智能真彩人機界面操作系統，

清晰直觀、功能強大能實時顯示試驗時輸出波形、并帶有打印機可即時打印輸出

試驗報告、一插既用的 USB 下載端口可實時下載試驗數據到電腦實現數據的異地

保存及打印輸出功能。本設備的設計指標完全符合 DL/T849.4-2004《電力設備

專用測試儀器通用技術條件，第 4 部分：超低頻高壓發生器通用技術條件》電力

行業標準，使用十分方便。

現在國內外均采用機械式的辦法進行調制和解調產生超低頻信號，所以存在正弦

波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，

四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大，本產品

均克服這樣一些不足之處。另外，本公司的創新型產品有如下強大功能：

1. 試驗電流、電壓、波形數據均直接通過高壓側實時采樣獲得，所以數據

真實、準確。

2. 系統過壓保護：當設備輸出超過所設定的限壓值時，儀器將停機保護，

動作時間小于 15 毫秒。

3. 系統過流保護：設計為高低壓軟硬件多重保護，高壓側可按設定值進行

精確停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于

15 毫秒。

4. 系統高壓側保護電阻設計在升壓體內，所以系統外不需另接保護裝置。

5. 本系統采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。

6. 本系統高壓控制部分采用我公司創新型光控高壓開關單元，控制準確、

安全可靠。

7. 本裝置采用彩色人機界面觸摸控制加控件式模塊化軟件操作系統，精準

直觀。

8. 本裝置一機多用，可同時測量被試品的電容量、絕緣電阻、泄漏電流、

及交流耐壓試驗。

二、 超低頻高壓發生器試驗裝置主要技術參數

（一）生產廠家代碼

30-指設備能輸出的最大額定電壓，單位為 kV

A-指設備的配置等級；

（二）超低頻高壓發生器試驗裝置技術指標

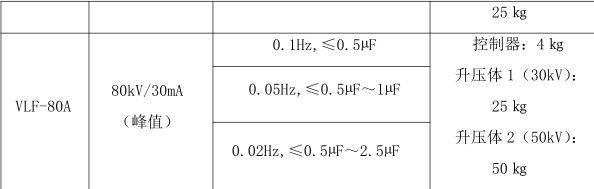

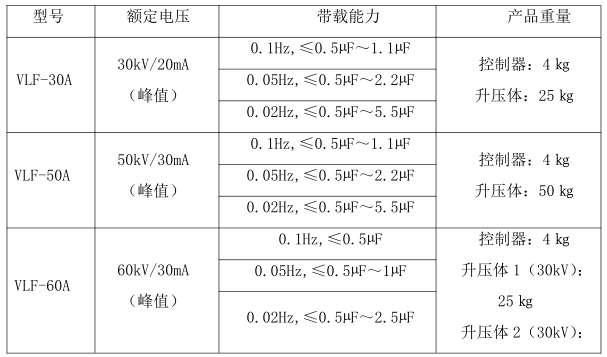

1. 輸出額定電壓：參見附表 1

2. 輸出頻率：0.1Hz、0.05Hz、0.02Hz

3. 帶載能力：參見表 1

0.1 Hz 最大 1.1 μf

0.05 Hz 最大 2.2 μf

0.02 Hz 最大 5.5 μf

4. 測量精度：2.5 %

5. 電壓正，負峰值誤差：≤2.5％

6. 電壓波形失真度：≤3％

7. 絕緣電阻測量誤差：≤2.5％

8. 泄露電流測量誤差：≤2.5％

9. 電容量測量誤差：≤2.5％

10. 電源：交流 50 Hz，220V ±5%

11. 電源保險管：參見附表 1

（三）設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》 GB50150-2006

《電力設備預防性試驗規程》 DL/T596-1996

《電力設備專用測試儀器通用技術條件》 DL/T849.4-2004

《大型高壓交流電機定子絕緣耐壓試驗規范》 JB3373

（四）設備主要配置及技術參數說明：

1、超低頻控制器(一臺)：

（四）設備主要配置及技術參數說明：

1、超低頻控制器(一臺)：

1.1 技術參數

1.1.1 輸入電壓：單相 220V±5% 50Hz

1.1.2 輸出電壓頻率：0.1Hz，0.05 Hz.，0.02 Hz

1.2 性能特點：

1.  放置方式:控制器的放置為橫向立式或臥式,靈活適應現場操作及觀察。

2.  防震保護:內外部具備特殊減震橡膠支撐腳和標準鋁箱,可有效減緩運輸

中的顛簸震動和沖擊。有效保證了控制器的長期穩定性和可靠性。

3.  參數顯示：真彩觸摸大屏幕液晶人機界面顯示控制系統。

可顯示試驗電壓(即試驗前設置的目標電壓)、試驗頻率、限壓保護、限流保

護、耐壓時間、還可顯示電壓曲線。

4.  參數設置：真彩觸摸大屏幕液晶彩屏直接完成各種參數的設置?？蛇x擇

試驗項目設置、試驗類型設置、試驗參數設置、 可對頻率、試驗電壓、試驗時

間、等相關參數進行設置或選擇。

5.  保護功能及其信息提示：具備高壓過壓保護、過流保護，等多重保護以

及未接容性試品等提示功能。

6.  數據存儲功能：試驗結果保存、打印、上傳、回查等。

a、試驗結果：自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細

參數，當試驗發生中斷時，可提示中斷狀態?？蓪?shù)保存在存儲器中，該存儲

器為非易失存儲器，可保存多次試驗記錄。

b、數據查詢：可將已保存的試驗結果數據顯示到屏幕上。同時具有 USB 接

口，可將數據報表輸出打印。

7.  自動穩壓功能：系統根據設定的試驗電壓，自動跟蹤并維持穩定的試驗

電壓，電壓穩定度可達 2.5%。

2、超低頻高壓發生器

2.1 技術參數

2.1.1 額定工作電壓：30kV、40 kV、50 kV、60 kV、80 kV、90 kV

2.1.2 連續工作時間：60min

2.1.3 溫 升：小于 60 度

2.1.4 工作頻率：0.1～0.02Hz

2.2 性能特點

2.2.1 發生器的設計采用鐵殼式結構，油式自冷。內置光控高壓調制器件，

具有體積小、重量輕、操作簡單、帶載能力強等特性、特別方便現場使用。

2.2.2 發生器的控制采用現代軍工技術，連接件與控制器端一一對應一插即

可，高壓輸出采用美國專用進口連接件且?guī)ё詣渔i止功能、安全可靠。

三、 超低頻高壓發生器試驗裝置設備應用

（一）電纜的超低頻耐壓試驗

電纜的超低頻耐壓試驗方法

1.將與試品相連的電器設備全部脫離試品電纜。

2.采用 10000V 兆歐表對試品電纜各相分別進行絕緣電阻試驗，記錄試驗值。

3.試驗電壓峰值：Ｕmax＝3Ｕ0，其中Ｕ0 為電纜導體對地或金屬屏蔽之間

的額定工作電壓。例如：額定電壓為 10KV 電纜，單相額定電壓 Ｕ0：Ｕ0＝10

ＫＶ÷√3

所以試驗電壓峰值為：Ｕmax＝3Ｕ0

＝3×10ＫＶ÷√3

＝√3×10ＫＶ

＝17．32ＫＶ

4.試驗時間：60 分鐘。

5.可分相進行測試。試品電纜的電容值在試驗設備負載容量能力范圍內時，

可將試品電纜三相線芯并聯后，同時進行耐壓試驗。

6.用隨機附帶的專用柔性連接電纜將試驗設備與試品電纜按圖 4 所示的方

法相連接。合上電源，設定好試驗頻率、時間和電壓以及高壓側的過流保護值、

過壓保護值，然后開始升壓試驗。升壓過程應密切監視高壓回路，監聽試品電纜

是否有異常響聲。升至試驗電壓時，即開始記錄試驗時間并讀取試驗電壓值。

7.試驗時間到后，儀器自動停機。試驗中若無破壞性放電發生，則認為通過

耐壓試驗。

8.在升壓和耐壓過程中，如發現輸出波形異?；?，而且電流異常增大，電

壓不穩，試品電纜發生異味，煙霧或異常響聲或閃烙等現象，應立即停止升壓，

停機后查明原因。這些現象如果是試品電纜絕緣部分薄弱引起的，則認為耐壓試

驗不合格。如確定是試品電纜由于空氣濕度或表面臟污等原因所致，應將試品電

纜清潔干燥處理后，再進行試驗。

９．試驗過程中，如果遇到非試品電纜絕緣缺陷使儀器出現過流保護，在查

明原因后，應重新進行全時間連接耐壓試驗。不得僅進行“補足時間”試驗。

（二）火力發電機的超低頻耐壓試驗

大型高壓發電機的超低頻耐壓試驗方法

對發電機的超低頻耐壓試驗操作方法與以上對電纜的操作方法相似。下面就

不同的地方作重點補充說明。

1.在交接、大修、局部更換繞組以及常規試驗時，均可進行此項試驗。用

0.1HZ 超低頻對電機進行耐壓試驗，對發電機端部絕緣的缺陷比工頻耐壓試驗更

有效。其原因是在工頻電壓下，由于從線棒流出的電容電流在流經絕緣外面的半

導體防暈層時造成了較大的電壓降，因而使端部的線棒絕緣上承受的電壓減小

而在超低頻情況下，此電容電流大大減小了，半導體防暈層上的壓降也大為減小，

故端部絕緣上電壓較高，便于發現缺陷。

2.連線方法：試驗時應分相進行，被試相加壓，非被試相短接接地。如圖 5

所示

3.按照有關規程的要求，試驗電壓峰值可按如下公式確定：

Ｕmax＝√2βＫU0

其中Ｕmax ：為 0.1Hz 試驗電壓的峰值（ＫＶ）

β：0.1Hz 與 80Hz 電壓的等效系數，按我國規程的要求,取 1.2

Ｋ：通常取 1.3∽1.5 一般取 1.5

Ｕ0 ：發電機定子繞組額定電壓（ＫＶ）

例如：額定電壓為 13.8KV 的發電機，超低頻的試驗電壓峰值計算方法為：

Ｕmax＝√2×1.2×1.5×13.8≈35.1(KV)

4.試驗時間按有關規程進行

5.在耐壓過程中，若無異常聲響、氣味、冒煙以及數據顯示不穩定等現象，

可以認為絕緣耐受住了試驗的考驗。為了更好地了解絕緣情況，應盡可能全面監

視絕緣的表面狀態，特別是空冷機組。經驗指出，外觀監視能發現儀表所不能反

映的發電機絕緣不正?，F(xiàn)象，如表面電暈、放電等。

（三）電力電容器的超低頻耐壓試驗

電力電容器的超低頻耐壓試驗方法

（三）電力電容器的超低頻耐壓試驗

電力電容器的超低頻耐壓試驗方法

試驗操作方法與上述方法相似，連線方法如圖 6 所示。在確定試驗電壓和試

驗時間時，應按照有關規程辦。

（四）變壓器、開關等的超低頻耐壓試驗

變壓器、開關等的超低頻耐壓試驗方法

試驗操作方法與上述方法相似，連線方法如圖 19 所示，只是在試驗系統中

必須并聯接入一只電容量不小于 0.05UF 的補償電容。在確定試驗電壓和試驗時

間時，應按照有關規程設定。
