直流高壓發生器技術指標

發布日期：2016-02-22 00:00 來源：http://skjsoft.cn 點擊：

技術 指標 及使用條件

1．技術條件

1）電源：AC220V±10%，50Hz±1%

2) 輸出電壓指示精度：<1 級

3) 輸出電流指示精度：<1 級

4) 紋波系數：≤0.5%

5) 0.75 倍輸出電壓指示精度：<1 級，帶鎖存

2．使用條件

1) 相對濕度：25℃時不大于 85%，無凝露

2) 工作方式：間斷使用 30 分鐘

3) 環境溫度：- 10 ~ 40℃

4) 海拔高度：1500m 以下

3．保護功能

1) 內部過壓保護, 內部過流保護

2) 外部過壓保護(保護電壓可整定), 外部過流保護或擊穿保護

3) 內部功率保護

4) 非零點啟動保護

5) 定時聲訊報警

三、原理框圖

ZGF 系列直流高壓發生器應用最新電力電子技術，華天電力采用先進的 PWM

調制技術及大功率 MOSFET 器件，通過中頻倍壓整流而成；該發生器具有紋波系

數小、輸出穩定可靠，體積小、重量輕的特點，且具有可靠、靈敏的內部保護功

能，其原理框圖如圖 1 所示。

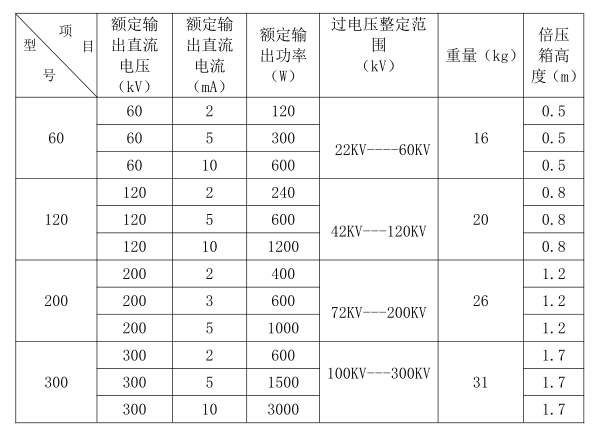

項

目型

號

華天電力 | 專業權威的電測產品解決方案提供商

銷售熱線：027 - 87492243 / 87497907 / 87455189 E-mail：whhuatian@163.com

四、面板說明

ZGF 系列直流高壓發生器由控制箱和倍壓裝置兩部分組成，其控制面板布置

如圖 2 所示。

1. 電源插座 2. 電源開關

3.“電源”指示燈 4.“零位”指示燈

5.“過壓”指示燈 6.“過流”指示燈

7. 電流顯示表 8. 電壓顯示表

9. 時間繼電器 10.定時開按鍵

11. 0.75 倍電壓顯示表 12.接地接線柱

13. 信號輸出插座 14.測量輸入插座

15.“啟動”按鍵 16.“停止”按鍵

17. 電壓整定旋鈕 18.電壓粗調旋鈕

19. 電壓細調旋鈕

五、高壓倍壓箱說明

1. 頂帽

2．均壓環

3．倍壓筒

4．機箱

5．接地柱

6．信號輸入插座

7．測量輸出插座

六、操作方法及步驟

1．操作前準備

將控制箱的信號輸出電纜插座13和測量輸入插座14與倍壓裝置電纜插座用

專用電纜連接好，使用前檢查其完好性，聯接電纜不應有短路和斷路；倍壓筒應

無凝露現象；用 2.5mm

2 以上的銅線將控制箱接地與倍壓裝置接地端連接起來并

可靠接地。

2．水阻的安裝說明

1）在每次試驗前將水阻有氣孔一端擰開，將水加至淹沒導電桿 2/3 以上，

有氣孔的一端朝上。

2）試驗完畢后將水倒掉，待下次試驗前重新灌入。

3．電壓整定值校準

1）插上電源線，打開控制箱電源開關 2 ，電壓顯示表 8 及電流顯示表 7 ,

以及 0.75 倍電壓顯示表 11 顯示均為零值。

2）將電壓整定按扭 17 順時針旋到底,電壓粗調旋鈕 18 及電壓細調旋鈕 19

反時針旋轉至零位，零位指示燈 4 亮。

3)輕按“啟動”按鍵 15，“電源”指示燈 3（紅色）亮。如按“啟動”按鍵

15，紅色指示燈不亮,說明電壓粗調和細調不在零位,則將電壓粗調旋鈕 18 和細

調旋鈕 19 反時針旋到零位,紅色指示燈 3 亮。

4)順時針旋轉電壓粗調旋鈕 18，當電壓接近所需電壓值時，再旋轉電壓細

調旋鈕 19 至所需電壓為止，這時電壓顯示值單位為 kV，電流顯示值單位為 mA。

5)反時針調節電壓整定旋鈕 17，使高壓關斷，此時紅色指示燈 3 滅，“過

壓”指示燈 5 亮。明此時儀器按所要求的輸出電壓整定，即輸出到達所需電壓

值時自動切斷高壓，過電壓保護。如整定旋鈕不調整，每次電壓值只能升到整定

電壓值。如需電壓升到額定值，則必須將過壓整定旋鈕順時針調至最大。

4．測試

（1）在高壓輸出端子和地接線柱之間接入試品。

（2）打開電源開關 2 ，輕按“啟動”按鍵 15，“電源”指示燈 3（紅色）亮，

緩慢調節電壓粗調旋鈕 18 和電壓細調旋鈕 19 進行測試。測試時電壓顯

示表 8 指示試驗電壓值，單位為 kV；0.75 倍電壓顯示表 11 指示試驗電

壓值的 75％，單位位 kV；電流顯示表 7 指示試驗電流值，單位為 mA。

（3）在試品測試過程中按下 0.75 倍電壓顯示鎖存按鍵 20，則 0.75 倍電壓顯

示表 11 顯示值鎖定，維持顯示值不便，這樣在做氧化鋅避雷器試驗時很

方便地可作為參考電壓。

（4）在任何時候按下定時開按鍵 10 ，則啟動時間繼電器 9 ，在計時到達預

設的時間時，蜂鳴器發出報警訊響。

（5）在試驗過程中，如果負載電流超過儀器額定輸出電流的 0－10％時，“過

流”指示燈 6 亮，過流保護，防止損壞試品和儀器。

（6）試驗結束后，反時針調節電壓粗調旋鈕 18 和電壓細調旋鈕 19，旋到零位

后，電壓顯示表 8 緩慢回到零位，“零位”指示燈 4 亮。當三個顯示表顯

示零值后，輕按停止按鍵 16，此時紅色指示燈 3 滅，再關掉電源開關 2 。

當被試品電容量很大時，電壓粗調、細調均調到零位后，輸出電壓顯示表遲

遲不能回零，則先按停止按鍵 16，再關機。然后用放電棒將試品放電，再拆除

被試品接線。

七、故障及處理

序號現象原因處理

接通電源開關，電源開關指

示燈不亮，各個表頭無顯示

電源接觸不良；保險斷

開

檢查進線電源及線

路連接；更換保險

控制箱“啟動”指示燈亮而

無高壓輸出

信號輸出電纜接觸不

良或有斷路、短路現象

檢查電纜是否沒有

可靠連接或有斷路

短路現象

開機后能升壓但電壓電流

表無顯示

測量輸入電纜接觸不

良或有斷路、短路現象

檢查電纜是否沒有

可靠連接或有斷路

短路現象

4 不能合閘

1) 粗調和細調電位

器不在零位或損

壞

2) 上次操作有過壓

或過流動作

1）粗調和細調電位

器回零或更換

2）關閉電源開關，

再次打開

注意：
