測試項目

三相電壓有效值

三相電流有效值

三相有功損耗

三相無功損耗

三相平均值電壓

三相電壓平均值

三相電流平均值

總功率

空載電流百分比

阻抗電壓百分比

頻率

功率因數

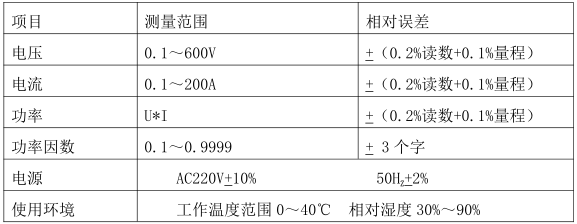

技術參數

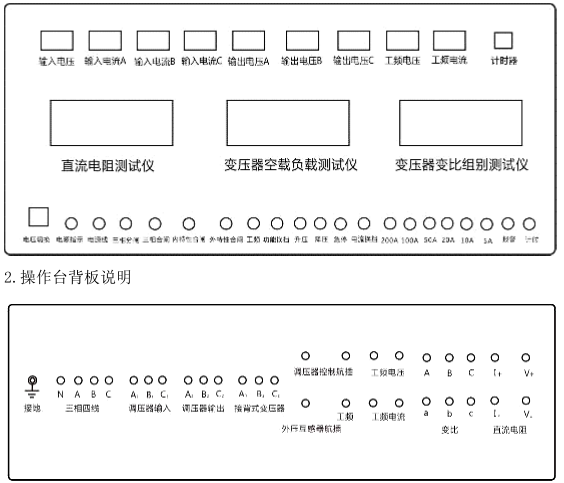

面板及背板說明

1. 操作臺上面板說明



五、操作說明

1. 內特性試驗

1.1 空載試驗

1. 內特性試驗

1.1 空載試驗

1.1 將試驗系統的“三相四線” | 連接到總電源上。

1.1.2 將試驗系統的“調壓器輸入”與調壓器的輸入端連接，將試驗系統的“調

壓器輸出”與調壓器的輸出端連接。將試驗系統的“接被試變壓器”與

被測試變壓器的低壓側。

1.1.3 合上空氣開關，這時總電源指示燈亮，打開電源鎖開關。

1.1.4 打開特性測試儀，顯示屏顯示友好界面。

1.1.5 設置特性測試儀的參數（操作詳見變壓器空負載特性測試儀說明書）。

1.1.6 按下三相合閘按鈕，三相合閘指示燈亮。

1.1.7 按下內特性合閘按鈕，根據被試變壓器的空載電流選擇相應電流量程并

按下對應電流按鈕。

1.1.8 按下升壓按鈕可點動升壓，同時升壓指示燈亮。

1.1.9 觀察特性測試儀上的平均電壓指示，達到需要電壓時停止升壓。

1.1.10 操作特性測試儀，打印出測試數據。

1.1.11 按下降壓按鈕，將電壓降到零位，實驗完畢。

1.2 負載實驗

1.2.1 同空載實驗。

1.2.2 接線前面的與空載實驗相同，只是將“接被試變壓器”接到被試變壓器

的高壓側，低壓側良好短接。

1.2.3 同空載實驗。

1.2.4 設置特性測試儀測量負載時的參數。

1.2.5 根據被試變壓器的負載試驗電流選擇相應電流量程并按下對應電流按

鈕。

1.2.6 按下升壓按鈕可點動升壓，同時升壓指示燈亮。

1.2.7 觀察特性測試儀上的平均電流指示，達到需要電流時停止升壓。

1.2.8 操作特性測試儀，打印出測試數據。

1.2.9 按下降壓按鈕，將電壓降到零位，實驗完畢。

2.外特性試驗

2.1 空載試驗

2.外特性試驗

2.1 空載試驗

2.1.1 將試驗系統的“三相四線” | 連接到總電源上。

2.1.2 將試驗系統的“調壓器輸入”與調壓器的輸入端連接，將試驗系統的“調

壓器輸出”與調壓器的輸出端連接。 。

2.1.3 將采樣航插的采樣線接到外互感器的二次側

2.1.4 合上空氣開關，這時總電源指示燈亮，打開電源鎖開關。

2.1.5 特性測試儀顯示屏顯示友好界面。

2.1.6 設置空負載特性測試儀的參數（操作詳見特性測試儀說明書）。

2.1.7 按下“三相合閘”按鈕，三相合閘指示燈亮。

2.1.8 按下“外特性合閘”按鈕，外特性合閘指示燈亮。

2.1.9 按下“升壓按鈕”可點動升壓，同時升壓指示燈亮。

2.1.10 觀察空負載特性測試儀上的電壓指示，達到需要電壓時停止升壓。

2.1.11 操作空負載特性測試儀，打印出測試數據。

2.1.12 按下“降壓按鈕”，將電壓降到零位，實驗完畢。

2.2 負載實驗

2.2.1 同空載實驗。

2.2.2 接線前面的與空載實驗相同，只是將“接被試變壓器”接到被試變壓器

的高壓側，低壓側良好短接。

2.2.3 同空載實驗。

2.2.4 設置特性測試儀測量負載時的參數。

2.2.5 同空載實驗。

2.2.6 觀察特性測試儀上的電流指示，達到需要電流時停止升壓。

2.2.7 操作特性測試儀，打印出測試數據。

2.2.8 按下“降壓按鈕”，將電壓降到零位，實驗完畢。

3. 工頻耐壓實驗

3.1 將試驗臺的“三相四線”連接到總電源上。

3.2 將“工頻 ”接到工頻升壓變壓器的電源輸入端。

3.3 將“電壓”，“電流”接到工頻升壓變壓器的儀表端。

3.4 合上空氣開關，這時總電源指示燈亮,打開電源鎖開關。

3.5 將時間繼電器設置為耐壓所需的時間。

3.6 按下“三相合閘”按鈕，同時三相合閘指示燈亮。

3.7 按下“工頻 ”按鈕，同時工頻指示燈亮。

3.8 按下“升壓”按鈕可點動升壓，同時升壓指示燈亮。

3.9 觀察工頻耐壓輸出指示表頭，當耐壓值到所需的值時停止升壓，同時按下

“計時按鈕”， 時間繼電器開始計時，當時間到設定時間時，報警器開始

報 警，此時試驗臺開始自動降壓，降壓指示燈亮，等降壓到零位時，向

右旋轉“計時按鈕”，按鈕抬起。

變壓器空載負載特性測試儀

一、功能特點及用途

1．單機可以完成 100KVA 以下的配電變壓器全電流下的負載試驗；在三分之

一額定電流下可完成 250KVA 以下的配電變壓器的負載試驗（在三分之一的

額定電流下，儀器可換算到額定電流下的負載損耗參數，本機主要適用于與

變壓器綜合試驗臺配套使用，實現變壓器空載負載特性的高精度測試）。

2．240*120 超大屏液晶顯示器，中文操作菜單，高速打印機打印試驗結果和

歷史記錄。

3．儀器可以由用戶預設 20 組參數，而且這些參數可以根據需要隨時刪除和

增加，使用更方便。

4．可以存儲 20 組試驗結果，試驗結果采用先進的存儲方式存儲。

5．參數和試驗結果存儲的數據采用嚴格的檢查機制，保證了參數和試驗結

果的正確性和可靠性。

6．以高性能的處理器作為控制和運算的核心，采樣速度快，數據的穩定性

好。

7．可外接電壓互感器和電流互感器進行高電壓、大電流的測量。

8．電流、電壓采樣不經過互感器直接采樣，大大提高了儀器的測量范圍和

測量精度，優于市面大多數同類儀器；

9．儀器的體積小、重量輕、便于攜帶。

二、主要的技術指標

1、測試項目

1.

1、測試項目

1. 三相有效值：Uab、Ubc、Uca；

. 2. 三相按平均值折算的有效值電壓：/Uab、/Ubc、/Uca；

. 3. 三相電流：I a、I b、I c；

. 4. 空載損耗及空載電流百分比：Pm、Io%；

. 5. 負載損耗、阻抗電壓百分比及短路阻抗：Pkt、ekt、Zt；

2、主要技術參數

1.

2、主要技術參數

1. 電流測量范圍：100mA ～ 5A，測量精度 0.2 級；

. 2. 電壓測量范圍：10V ～ 500V，測量精度 0.2 級；

. 3. 外加互感器可以拓寬儀器的測量范圍；

. 4. 頻率測量范圍：40 ～ 60Hz，測量精度 0.2 級；

. 5. 電源輸入：AC220V±10%；

三、操作介紹

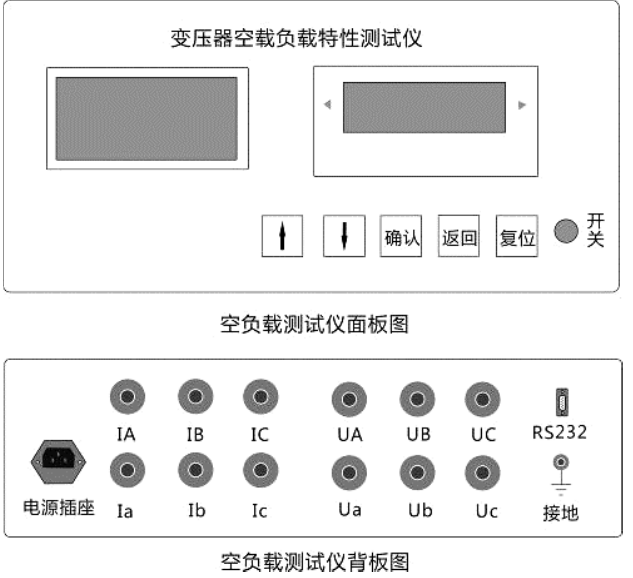

1、儀器面板圖：

面板圖如下所示：

2、三相變壓器空載試驗

1. 打開電源開關，儀器上電工作，屏幕顯示如圖所示。

2. 按“確認”鍵進入下一屏。

參數設置方法：按“ 確認”鍵移動數位，按“↑”或者“ ↓”鍵修改每個數

位上的數字。參數編號中的前兩位輸入變壓器型號（數字），后四位輸入變壓器

容量。數字修改好后，按“ 確認”鍵進入下一屏。每次試驗前必須把被測變壓器

的相應參數設置存儲好，并調到當前參數里面，再進行試驗，否則最后的試驗結

果就可能不正確 （注意：參數未設置，試驗無法進行）。

參數符號所表示的意義

Sn ：容量；

PT1：空載試驗的電壓變比；

CT1：空載試驗的電流變比；

PT2：負載試驗的電壓變比；

CT2：負載試驗的電流變比；

T1： 當前溫度；

T2： 負載試驗校正溫度；

Un1：高壓側額定電壓；

Un2：低壓側額定電壓；

In1： 高壓側額定電流；

In2： 低壓側額定電流；

Rh： 高壓側線電阻；（平均值）

Rl： 低壓側線電阻；（平均值）

四、屏幕參數說明

顯示各符號表示的意義如下：

Uab：a、b 相電壓的有效值。

Ubc：b、c 相電壓的有效值。

Uac：a、c 相電壓的有效值。

Uo：電壓有效值的平均。

Ia：a 相電流的有效值。

Ib：b 相電流的有效值。

Ic：c 相電流的有效值。

Io：電流有效值的平均。

/Uab：平均值折算到 a、b 相電壓的有效值。

/Ubc：平均值折算到 b、c 相電壓的有效值。

/Uac：平均值折算到 a、c 相電壓的有效值。

/Uo：平均值電壓的有效值的平均。

Pab： Pab = Uab * Ia * cosφ1。

Pcb： Pab = Ucb * Ic * cosφ2。

Pm： Pt = Pab + Pcb。

Pw： 變壓器的空載損耗。

Io%：變壓器的空載電流。

d： 波形失真系數。

ek： 阻抗電壓。

ekt：額定電流所設置溫度下的阻抗電壓。

Pt: 變壓器的負載損耗。

Zt：變壓器的短路阻抗。

Fr: 試驗電源的頻率。

U： 電壓的有效值。

I： 電流的有效值。

/U： 平均值折算到電壓的有效值。

P： 測量的有功功率。

注意：在進行試驗之前一定要設置當前所要試驗的變壓器參數。

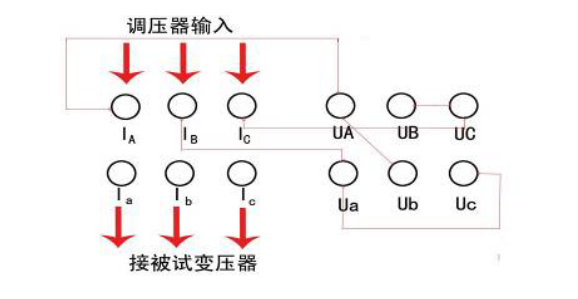

與綜合測試系統配套接線圖：

說明：

1. 為了使設置的參數和試驗結果一直保存在設備中，建議半年

至少開機通電一次。

2. 為避免大電流損毀儀器，每個電流回路增加了 5A 保險管，不影響儀器

的測量精度。

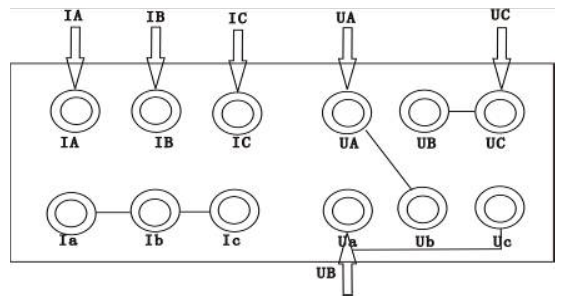

3. 如果試驗結果出現誤差，除檢查試驗接線、參數設置及操作方法是否

有誤以外，還可以把儀器從臺體單獨取出并采用以下接線圖對該儀器

進行自檢，這樣可以準確判斷儀器和試驗臺的故障所在。

五、附錄表

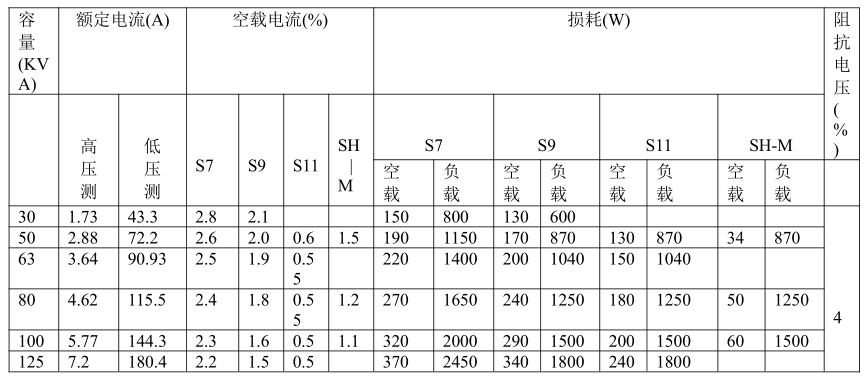

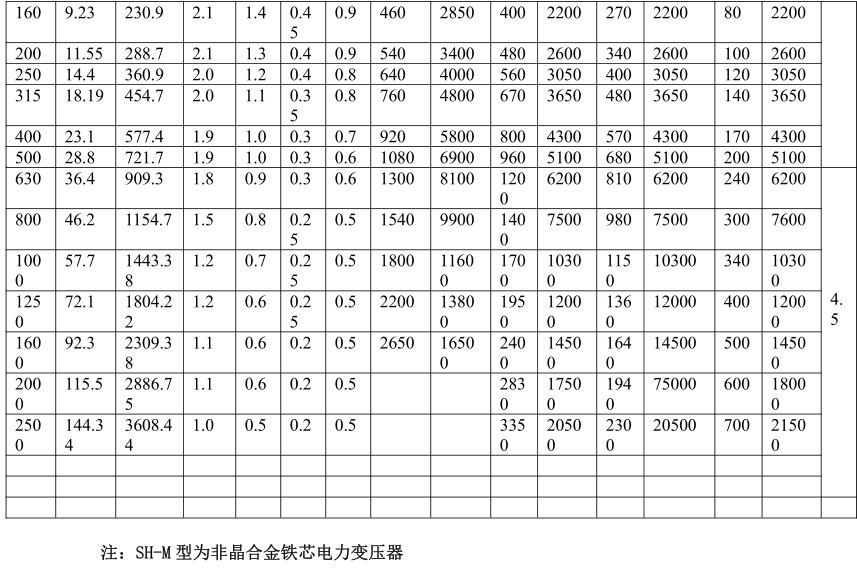

10KV 級配電變壓器主要技術數據(僅供參考)

六、微型打印機簡明操作說明

安裝打印機

把打印機插入儀器面板上的開孔內，將緊固卡條掛在打印機兩側壁上的卡

槽上。然后用螺絲刀將緊固卡條的螺絲旋緊，打印機便牢牢地固定在儀器面板上。

捏住面板前蓋上方兩側，稍向外用力，即可翻下前蓋。

安裝紙卷與上紙

翻下打印機前蓋，捏住固定機頭的機頭拉板兩側的彈性卡條，將機頭拉板

拉出（約 2cm），接通打印機電源，打印機走紙三點行后，進入待命狀態，此時

指示燈亮。按一下按鍵，指使燈滅，再按住按鍵 1 秒鐘以上，打印機開始走紙；

或直接按住按鍵 1 秒鐘以上，打印機開始走紙。將打印機的前端減成三角形后，

將打印紙推入打印機紙口，打印紙會被打印機卷進。待打印紙從打印機機頭上方

出紙口處伸出一段時，按一下按鍵停止走紙，自動進入指示燈亮的待命狀態。稍

用力捏住彈性紙軸的兩端，可將彈性紙軸上的紙卷安裝到紙軸架上。

自檢測

將打印機電源關斷，按住 SEL 鍵后接通打印機電源，打印機進入自檢測，

打印出自檢清單。

運行操作

接通打印機電源，打印機走紙三點行后進入待命狀態。此時指示燈亮，表

示打印機可以從打印機接口接收數據進行打印。

在待命狀態下，按一下按鍵（時間不超過 1 秒鐘），指示燈亮，進入待命狀

態。在離線狀態下，打印機忙線為“忙”狀態不能接收數據。

不論燈亮還是燈滅，按住按鍵 1 秒鐘以上打印機開始走紙。走紙時指示燈

滅。

打印過程中按一下按鍵，打印機打印完當前行后暫停打印，進入指示燈滅

的離線方式。再按一下按鍵（時間不超過 1 秒鐘）進入在線方式，繼續打印。打

印機暫停時按住按鍵 1 秒鐘以上打印機開始走紙，可進行上紙操作。

更換色帶

打印色帶經過一段時期的使用后，打印的字跡會變淺，需要更換色帶盒。

翻下打印機前蓋板，捏住機頭拉板兩側的彈性卡條，將機頭拉板向外拉至色帶盒

全部露出，更換色帶。

變壓器直流電阻測試儀

一、概述

變壓器繞組的直流電阻測試是變壓器在交接、大修和改變分接開關后，必

不可少的試驗項目。在通常情況下，用傳統的方法（電橋法和壓降法）測量變壓

器繞組以及大功率電感設備的直流電阻是一項費時費工的工作。為了改變這種狀

況，縮短測量時間以及減輕測試人員的工作負擔，本公司開發了直流電阻快速測

試儀（以下簡稱直阻儀）。它采用全新電源技術，具有性能穩定，測量迅速、體

積小巧、使用方便、測量精度高，數據重復性好等特點。是測量變壓器繞組以及

大功率電感設備直流電阻的理想設備。

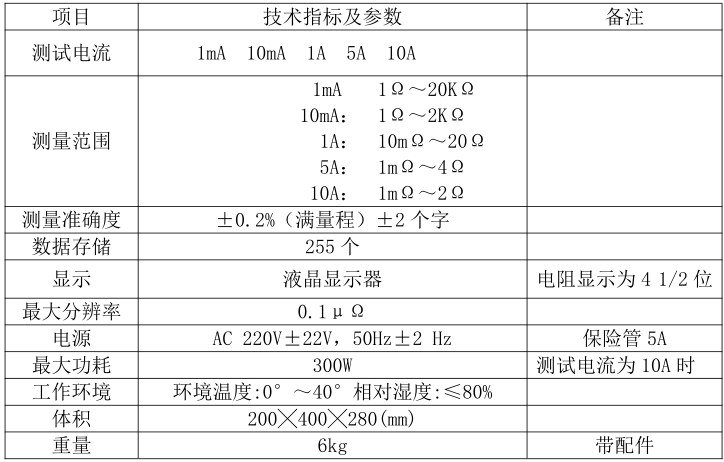

二、主要技術指標

三、性能特點：

. 1. 體積小巧、重量輕。

. 2. 全中文菜單操作，操作簡單方便。

. 3. 測量速度快，數據精確穩定。

. 4. 具有自動放電和放電指示功能，減少誤操作，保證設備及人員安全。
