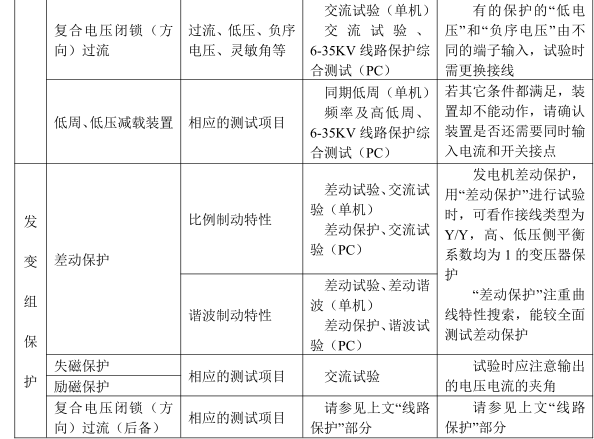

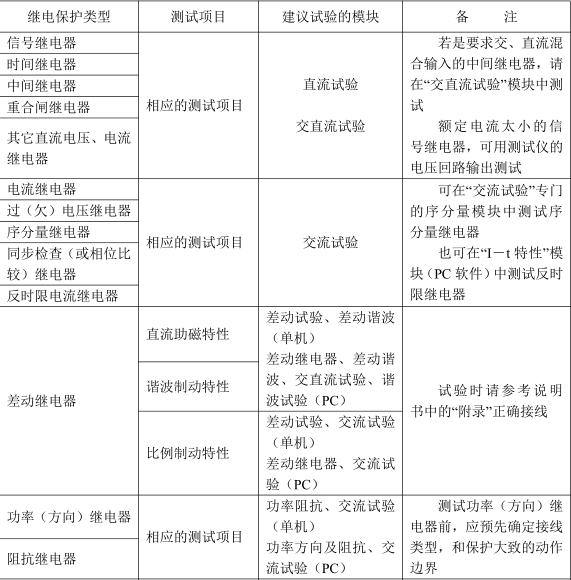

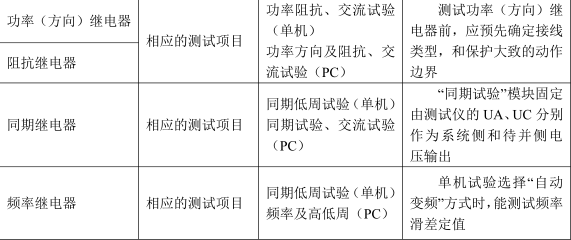

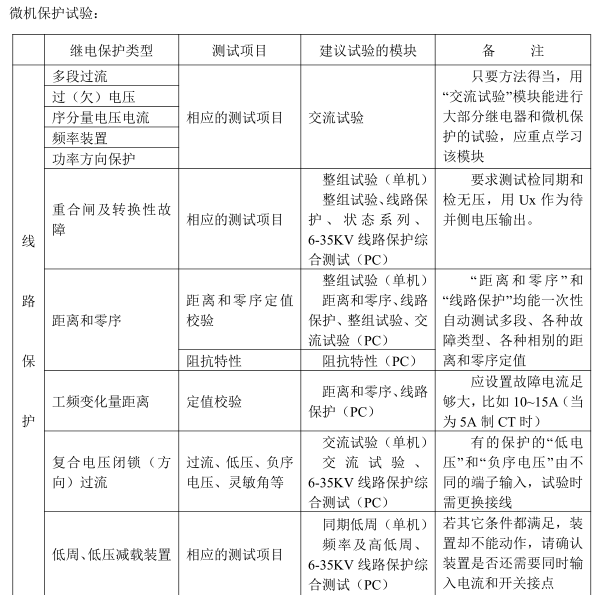

繼電保護試驗項目索引
本索引旨在引導試驗人員:各種繼保裝置的試驗可以通過“繼?!毕盗熊浖哪男┠K
完成。
注意:表格中 “(單機)”指用繼電保護測試儀的單機操作;“(PC)”指用 Windows
系統中運行的軟件操作,適用于繼電保護測試儀聯 PC 機運行的軟件。
第一 章 裝置特點與技術參數
第一節 主要特點
1. 標準的4相電壓3相電流輸出 具有4相電壓3相電流輸出,可方便地進行各種組
合輸出進行各種類型保護試驗。每相電壓可輸出120V,電流三并可輸出120A,第4相電壓
Ux為多功能電壓項,可設為4種3U 0 或檢同期電壓,或任意某一電壓值的情況輸出。
2. 單機操作方便 單機由方便靈活的旋轉鼠標通過大屏幕液晶顯示屏進行操作,
全部中文顯示??赏瓿涩F(xiàn)場大多數試驗檢定工作,可對各種繼電器及微機保護進行檢定,
并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。開機即可使用,操作方
便快捷。
3. 雙操作方式,聯接電腦運行 通過Windows平臺上的全套中文操作軟件,可
進行各種大型復雜及自動化程度更高的校驗工作,可方便地測試及掃描各種保護定值,可
實時存貯測試數據,顯示矢量圖,繪制故障波形,聯機打印報表等。
4. 軟件功能強大 可完成各種自動化程度高的大型復雜校驗工作,如三相差動試
驗、廠用電快切、備自投試驗、線路保護檢同期重合閘等,能方便地測試及掃描各種保護
定值,進行故障回放,實時存儲測試數據,顯示矢量圖,聯機打印報告等。
5. 開關量接點豐富 繼電保護測試儀為8路接點輸入和4對空接點輸出。輸入接點
為空接點和0~250V電位接點兼容,可智能自動識別。輸入、輸出接點可根據用戶需要擴
展。
6. 大屏幕LCD顯示屏 本機采用320×240點陣大屏幕高分辨率圖形液晶顯示屏,
全部操作過程均在顯示屏上設定,操作界面和試驗結果均漢化顯示,顯示直觀清晰。
7. 自我保護 采用合理設計的散熱結構,并具有可靠完善的多種保護措施及電源軟
啟動,和一定的故障自診斷及閉鎖功能。
8. 具有獨立專用直流電源輸出 裝置設有一路 110V 及 220V 專用可調直流電
源輸出。
9. 性價比高 屬于跨專業聯合設計產品,綜合了多專業的先進科技成果。兼具大型
測試儀的性能,和小型測試儀的價位,具有很高的性能價格比。
額定參數
? 交流電流輸出
輸出精度 繼電保護測試儀:0.5 級
相電流輸出(有效值) 0 ~40A
三并電流輸出(有效值) 0 ~120A
相電流長時間允許工作值(有效值) 10A
相電流最大輸出功率 420VA
三并電流最大輸出時最大輸出功率 900VA
三并電流最大輸出時允許工作時間 10s
頻率范圍(基波) 20 ~1000Hz
諧波次數 1 ~20 次
? 直流電流輸出
輸出精度 0.5 級
電流輸出 0 ~±10A / 每相,0 ~±30A / 三并
最大輸出負載電壓 20V
? 交流電壓輸出
輸出精度 繼電保護測試儀:0.5 級
相電壓輸出(有效值) 0 ~120V
線電壓輸出(有效值) 0 ~240V
相電壓/線電壓輸出功率 80VA / 100VA
頻率范圍(基波) 20 ~1000Hz
諧波次數 1 ~20 次
? 直流電壓輸出
輸出精度 0.5 級
相電壓輸出幅值 0 ~±160V
線電壓輸出幅值 0 ~±320V
相電壓/線電壓輸出功率 70VA / 140VA

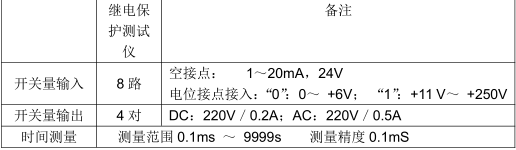

? 開關量及時間測量
第二章 裝置硬件結構
第一節 裝置硬件組成
? ? 控制數字信號處理器微機
本裝置采用高速、高性能數字控制處理器作為控制微機,軟件上應用雙精度算法產生
各相任意的高精度波形。由于采用一體結構,各部分結合緊密,數據傳輸距離短,結構緊
湊。克服了筆記本電腦直接控制式測控儀中因數據通信線路長、頻帶窄導致的輸出波形點
數少的問題。
? D/A 轉換和低通濾波
采用高速高位D/A轉換器,保證了全范圍內電流、電壓的精度和線性。
由于D/A分辨率高和擬合密度高,波形失真小,諧波分量小,對低通濾波器的要求很
低,從而具有很好的暫態特性、相頻特性、幅頻特性,易于實現精確移相、諧波疊加,高
頻率時亦可保證高的精度。
? ? 電壓、電流放大器
各相電流、電壓不采用升流、升壓器,而采用直接輸出方式,使電流、電壓源可直接
輸出從直流到含各種頻率成份的波形,如方波、各次諧波疊加的組合波形,故障暫態波形
等,可以較好地模擬各種短路故障時的電流、電壓特征。
功放電路采用進口大功率高保真模塊式功率器件作功率輸出級,結合精心、合理設計
的散熱結構,具有足夠大的功率冗余和熱容量。功放電路具有完備的過熱、過流、過壓及
短路保護。當電流回路出現過流,電壓回路出現過載或短路時,自動限制輸出功率,關斷
整個功放電路,并給出告警信號顯示。為防止大電流下長期工作引起功放電路過熱,裝置
設置了大電流下軟件限時。10A及以下輸出時裝置可長期工作,當電流超過10A時,軟件
限時啟動,限時時間到,軟件自動關閉功率輸出并給出告警指示。輸出電流越大,限時越
短。
? ? 開入、開出量
開關量輸入電路可兼容空接點和0~250V電位接點。電位方式時,0~6V為合,11~
250V為分。開關量可以方便地對各相開關觸頭的動作時間和動作時間差進行測量。
開入部分與主機工作電源、功放電源等均隔離。開入地為懸浮地,所以,開入部分公
共端與電流、電壓部分公共端UN、IN等均不相通。

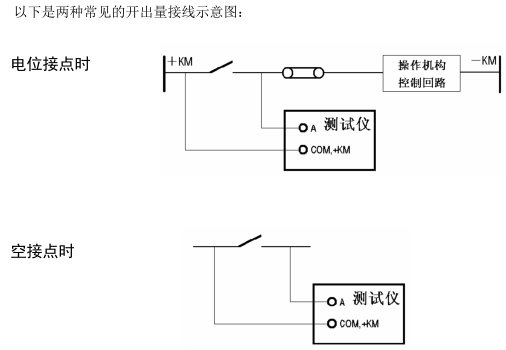

開關量電位輸入有方向性,應將公共端接電位正端,開入端接電位負端,保證公共端
子電位高于開入端子。現場接線時,應將開入公共端接+KM,接點負端接開入端子。
果接反,則將無法正確檢測。
開出部分為繼電器空接點輸出。輸出容量為DC:220V/0.2A,AC:220V/0.5A。
開關量輸出與電壓、電流、開入等各部分均完全隔離。各個開出量的動作過程在各個測試
模塊中各有不同,詳細請參看各模塊軟件操作說明。
? 液晶顯示及旋轉鼠標操作
裝置采用320×240點陣高分辨率蘭色背光液晶顯示屏作顯示器。試驗的全過程及試驗
結果均在顯示屏上顯示,全套漢字化操作界面,清晰美觀。操作控制由旋轉鼠標和兩個按
鍵進行,全部數據及試驗過程均由旋轉鼠標在顯示屏上設定。操作簡單方便,極易掌握。
? ? 繼電保護測試儀裝置底板
繼電保護測試儀裝置在機箱底板上裝設有一路可調直流電源輸出,分 110V 及 220V
兩檔,可作為現場試驗輔助電源。該電源輸出電流最大可達1.5A。底板上另裝設有一個散
熱風扇、電源插座、接地端子和三個保險。三個保險中一個是輔助直流電源保險(2A/
250V),兩個是電壓回路保險(2A/250V)等。

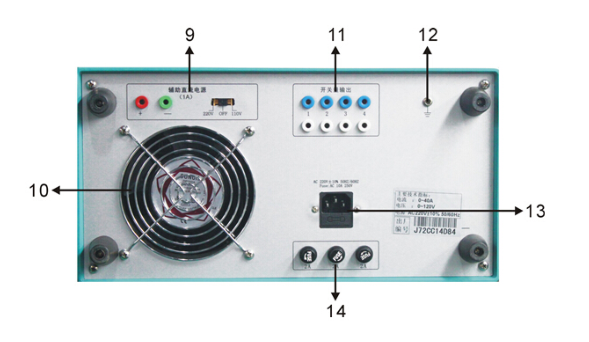

第二節 裝置面板與底板說明
? 繼電保護測試儀裝置面板介紹
1 UA、UB、UC、UN、UX 為電壓輸出端子,其中 UX 為多功能電壓項,可設為 4 種 3U0
或檢同期電壓,或任意某一電壓值的情況輸出。
2 IA、IB、IC、IN 為電流輸出端子,各電流端子(IA、IB、IC)右側的小信號燈指示該
路電流輸出是否存在波形畸變或負載開路
3 開關量輸入端子,空接點和 0-250V 電位兼容輸入,共 8 路,正端為公共端
4 LCD 液晶顯示屏,320×240 點陣
5 旋轉鼠標控制器,試驗時需設定的所有數據及過程控制均由其完成
6 “▲”、“▼”按鍵,試驗狀態時,每按一次,各可變量按其所設定的步長加、減 1 個
步長量;在設置數據時,每按一次,所修改的數加、減 10
7 電源開關
8 聯接 PC 機通信口
9 輔助直流電源輸出,DC110V 和 DC220V 兩檔切換
10 通風孔進風口
11 開關量空接點輸出,4 路??战狱c(diǎn)容量:DC:220V/0.2A; AC:220V/0.5A
12 接點端子
13 工作電源輸入插座 AC220V(帶 10A 保險)
14 3 個 2A 保險管
第三章 單機操作模塊功能說明
■ 單機操作前請閱讀
? ? 旋轉鼠標使用方法
旋轉鼠標的功能類似計算機上使用的鼠標,它有三種操作:“左旋”,“右旋”,“按
下選定”。使用鼠標的這三種操作可以用來移動光標和修改數據。
移動光標: 當屏幕顯示操作界面時用來移動光標位置,當光標移到某一項上需要選
定時,“按下”旋鈕即選定打開或切換此項。若選定打開的是某一數據項,則表示進入此
數據的修改過程,此時用“左旋”、“右旋”對數據進行增減修改;若打開的是某一切換
項(如“手動試驗 / 自動試驗”兩種狀態),則“按動”一次旋鈕即切換另一種狀態。
旋轉鼠標的數據輸入法: 每一個數據一般都分兩部分進行修改,對于電流、電壓、
頻率等量分整數部分和小數部分,對于相角分百位十位部分和個位部分。修改數據時,將
光標移動到該數據上,按下旋鈕選定打開該數據項,光標將縮小聚焦到整數部分(第一部
分),首先進行該部分修改,使用“左旋”、“右旋”對該部分增減(每旋一格加減1,
如需快速增減可用“▲”、“▼”,每按一次加減10 );修改完此部分后按動旋鈕光標
將聚焦到小數部分(第二部分),即進入第二部分修改,方法相同;修改完后再次按動旋
鈕光標恢復為大光標形狀,即表示完成此數據修改。光標此時可以移走。
? ? 屏幕顯示功能符號說明
“變化量”標志。試驗時,某一量若需要按所設定的步長進行增減,則打開此
標志。
輸入開關量的接點指示,狀態“斷開”。
輸入開關量的接點指示,狀態“閉合”。
? ? 測試儀軟件從 PC 通信狀態退回到單機操作狀態
如果軟件界面在PC機通信狀態,按下旋鈕3秒鐘后,軟件自動退回到單機操作界面。
● 主菜單
連接好裝置的電源線和輸入輸出線,打開電源開關,電源指示燈(綠色)亮,顯示屏
藍色背光亮,裝置自檢完畢進入繼電保護測試儀漢化主菜單。
主菜單有10項可選項。旋動旋轉鼠標將光標移到某一項上,按一下旋轉鼠標即進入此
項試驗。
第一節 交流試驗
■ 界面說明
交流試驗中,各相電壓電流均輸出交流量,各電壓電流的幅值、相位以及交流頻率均
可任意調節,以滿足各種試驗中需要對各種量進行調節和組合的要求。試驗中繼電器和保
護接點動作時,可以記錄動作時間、返回時間和動作值、返回值等。
本試驗菜單可以測試各種交流型繼電器,相位、頻率繼電器,微機保護等,也可以模
擬整組試驗。
本試驗中可變化的變化量有: Ua 量值,Ua 相位; Ia 量值,Ia 相位;
Ub 量值,Ub 相位; Ib 量值,Ib 相位;
Uc 量值,Uc 相位; Ic 量值,Ic 相位;
交流頻率。
需要輸入的各種設定量: 各變化量的初值、 各變化量的變化步長值(可正可負) ;
哪些量需變化調節,需變化的變量其“ ”標志打開。
手動試驗/自動試驗: 試驗開始后,可以設定變化量是手動控制增減還是自動增減變化。
相位;
交流頻率。
需要輸入的各種設定量: 各變化量的初值、 各變化量的變化步長值(可正可負) ;
哪些量需變化調節,需變化的變量其“ ”標志打開。
手動試驗/自動試驗: 試驗開始后,可以設定變化量是手動控制增減還是自動增減變化。
各項數據和設定項輸入完畢,移動光標按下“確認”,此時查驗設置量,如無誤再選
定“開始”即開始試驗。裝置開始輸出,并在屏幕下部將彈出被試?yán)^電器的接點狀態圖。
手動試驗時使用“▲”、“▼”鍵或旋動旋鈕控制各量以各自步長加減,觀察顯示屏
上被測元件的動作情況,其接點閉合或打開時屏幕上即顯示出動作時間和返回時間,以及
各相應輸出量(Ua、Ub、Uc、Ia、Ib、Ic)的有效值與相位角(即為被測元件的動作值和
返回值)。
自動試驗時各量自動增加,繼電器接點動作時裝置維持各量輸出在動作點位置等待下
一步操作,此時按一下“▲”或“▼”鍵或“正向”、“反向”旋動旋鈕一格,試驗將按
所給的方向再次自動加或減,直至下一次變位再維持在該位置等待。如此可以反復不斷地
按各個方向進行自動試驗,測定各項動作值、返回值等。
? 開入量:測試時,被測元件的接點可接入任一路開關量輸入端子中。
? 開出量:兩路輸出節點,一路跟蹤試驗的過程,在試驗按下“開始”時閉合,試驗“停
止”時斷開;另一路跟蹤試驗數據的變化,即在試驗開始后第一次按動“▲”或“▼”
按鈕時閉合,試驗“停止”時斷開。
? 數據記錄區:保護動作、返回時除記錄動作時間及返回時間外,下部顯示依次為動
作、返回時 Ua、Ub、Uc、Ia、Ib、Ic 幅值及相位,第一行為各量動作值,第二行為
各量動作時的相位,第三行為返回值,第四行為各量返回時的相位。
? ? 組合輸出量:電壓和電流可以進行組合以輸出不同的量: 交流電壓每相可輸出
120V。當需要較高輸出電壓時,可將兩通道串聯使用,如 Ua 輸出 120V,0°、
Ub 輸出 120V ,180°,則 Uab 輸出為 240V。交流電流每相可輸出 40A。當需要
較大輸出電流時,可將兩或三通道并聯使用,如并聯時最大電流可達 80A 或
120A,注意并聯時應使各相相位相同。
注意: 1.
2. 請勿較長時間停留在輸出較大電流狀態,以免損壞儀器和被測設備。
3. 自動試驗時自動變化時間間隔約為 0.3 秒,若測試時間繼電器或其他動作
時間較長的繼電器,則測出的時間將會不正確,請改用手動變化方式測試。
秒,若測試時間繼電器或其他動作
時間較長的繼電器,則測出的時間將會不正確,請改用手動變化方式測試。
■ 試驗指導
測試交流電流繼電器動作電流、返回電流及動作時間、
返回時間。
測試交流電流繼電器動作電流、返回電流及動作時間、
返回時間。

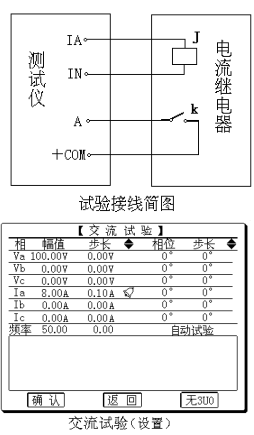

先將裝置面板的 IA 及 IN 分別接至測試?yán)^電器的動
作線圈兩端,繼電器動作接點接至開入的 A 及+COM。
設置 A 相電流自 8A 開始增加,增加步長設為 0.1A,試
驗方式設為自動試驗,移動光標到“確定”并按一下,
再檢查所設置參數及接線,如無誤可將光標移至“開始”
并按一下,此時 A 相輸出到繼電器的電流即為 8A,并
按 0.1A/0.3 秒 的速度增加。由顯示屏上可看到電流的
有效值及繼電器接點狀態,接點動作后測試儀輸出即保
持為動作時數值不變,顯示出動作時間及動作時各輸出
量的有效值及相位,從左至右依序?yàn)?UA、UB、UC、IA、
IB、IC,第一行為有效值,第二行為相位;此時向左旋
轉鼠標(或按一下“▼”),輸出有效值即自動減小直至
接點返回,接點返回后裝置輸出保持不變,并顯示出返
回時間及返回值(第三行為有效值,第四行為相位),試

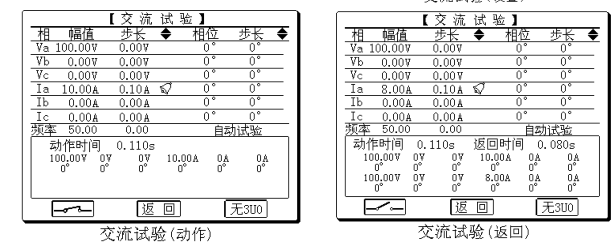

驗等待指定變化方向或停止試驗。如下圖:
動作值為 10A,返回值為 8A,動作時間為 110ms
返回時間為 80ms
第二節 直流試驗
■ 界面說明
直流試驗中,各相電壓電流均輸出直流量,各電壓電流的幅值、極性均可任意調節,
以滿足各種試驗中需要對各種量進行調節和組合的要求。試驗中繼電器和保護接點動作
時,可以記錄動作時間、返回時間和動作值、返回值等。試驗方法與交流試驗類似。
本試驗菜單可以測試各種直流型繼電器,如直流、時間、信號繼電器、重合閘繼電器
等。
本試驗中可變化的變化量有: Ua 量值; Ub 量值; Uc 量值;
Ia 量值; Ib 量值; Ic 量值;
需要輸入的各種設定量: 各變化量的初值、 各變化量的變化步長值(可正可負) ;
哪些量需變化調節,需變化的變量其“ ”標志打開。
手動試驗/自動試驗: 試驗開始后,可以設定變化量是手動控制增減還是自動增減變化。
需要輸入的各種設定量: 各變化量的初值、 各變化量的變化步長值(可正可負) ;
哪些量需變化調節,需變化的變量其“ ”標志打開。
手動試驗/自動試驗: 試驗開始后,可以設定變化量是手動控制增減還是自動增減變化。
各項數據和設定項輸入完畢,移動光標按下“確認”,此時查驗設置量,如無誤再選
定“開始”即開始試驗。裝置開始輸出,并在屏幕下部將彈出被試?yán)^電器的接點狀態圖。
手動試驗時使用“▲”、“▼”鍵或旋動旋鈕控制各量以各自步長加減,觀察顯示屏
上被測元件的動作情況,其接點閉合或打開時屏幕上即顯示出動作時間和返回時間,以及
動作、返回時各相(Ua、Ub、Uc、Ia、Ib、Ic)的幅值(即為被測元件的動作值和返回值)。
自動試驗時各量自動增加,繼電器接點動作時裝置維持各量輸出在動作點位置等待下
一步操作,此時按一下“▲”或“▼”鍵或“正向”、“反向”旋動旋鈕一格,試驗將按
所給的方向再次自動加或減,直至下一次變位再維持在該位置等待。如此可以反復不斷地
按各個方向進行自動試驗,測定各項動作值、返回值等。
? 開入量:測試時,被測元件的接點可接入任一路開關量輸入端子中。
? 開出量:兩路輸出節點,一路跟蹤試驗的過程,在試驗按下“開始”時閉合,試驗“停
止”時斷開;另一路跟蹤試驗數據的變化,即在試驗開始后第一次按動“▲”或“▼”
按鈕時閉合,試驗“停止”時斷開。
? 數據記錄區:保護動作、返回時除記錄動作時間及返回時間外,下部?jī)尚酗@示依次
為動作、返回時 Ua、Ub、Uc、Ia、Ib、Ic 的動作值和返回值。
? ? 組合輸出量:直流電壓每相可輸出±160V。當需要較高輸出電壓時,可將兩通道
串聯使 Ua 輸出+160V、Ub 輸出 -160V,則 Uab 輸出為 320V
注意: 1. 自動試驗時自動變化時間間隔約為 0.3 秒,若測試時間繼電器等動作時間
較長的繼電器,則測出的時間將會不正確,請改用手動變化方式測時間。
2. 做信號繼電器、極化繼電器等很小電流(不到 20mA)的繼電器時,由于
繼電器線圈內阻太大(幾百至幾千歐),一般不能直接用電流輸出來試驗,
應采用電壓輸出,測得動作電壓除以用萬用表量出的線圈電阻即得動作電
流。
第三節 同期、低周試驗
■ 界面說明
同期、低周試驗為變頻試驗,主要用于同期試驗中頻差試驗和低周試驗。
試驗界面上中將Ua、Ub分成第一組,該組程序固定為變頻率;將Uc和Ia、Ib、Ic作第
二組,可設定為變頻率 / 不變頻。Ua、Ub、Uc均可輸出0-120V。
同期試驗:同期試驗中頻差試驗時設定第一組變頻,第二組不變頻,即Ua、Ub變頻,
Uc不變頻,兩組之間即出現差頻??墒褂肬a和Uc或者Ub和Uc分別作同期試驗中的待并側
和系統側電壓進行同期頻差試驗。
低周試驗:設定第二組也變頻,則Ua、Ub、Uc、Ia、Ib、Ic同時變頻,可進行低周試
驗。
本試驗中可變化的變化量是: 頻率。
需要輸入的各種設定量: 各相電壓、電流的初值、相位
頻率的初值
手動試驗時頻率變化步長
。
需要輸入的各種設定量: 各相電壓、電流的初值、相位
頻率的初值
手動試驗時頻率變化步長 / 自動方式時每秒頻率變化值? ?f/? ?t
自動 / 手動變頻
手動變頻時手動控制增減頻率,每旋動旋鈕一格或按一下“▲”或“▼”,頻率變化
一個步長量。
自動變頻時變頻步長將自動轉變?yōu)轭l率變化值?f/?t,即每秒頻率變化多少 Hz,此時
頻率按此速率勻速變化,用于做低周滑差閉鎖試驗。
數據設定完畢后,選定“確認”、“開始”即開始試驗。手動變頻方式時,旋動旋鈕或使
用“▲”或“▼”增減頻率。當繼電器接點動作及返回時,屏幕上測試記錄區將顯示被測
繼電器的動作時間和返回時間、動作頻率和返回頻率以及動作時 Ua 與 Uc 之間的角差(用
于同期試驗時測動作角差)。
自動變頻主要用于做低周滑差。試驗開始后電流電壓、頻率先以初設值輸出,不立即
變頻,待按下“▼”后頻率自動降低,繼電器接點動作時頻率將停留在動作點位置等待下
一步操作,此時再按“▲”或“▼”鍵,頻率將按所給方向自動加或減,直至下一次動作。
? 開入量:測試時,被測元件的接點可接入任一路開關量輸入端子中。
? 開出量:兩路輸出節點,一路跟蹤試驗的過程,在試驗按下“開始”時閉合,試驗“停
止”時斷開;另一路跟蹤試驗數據的變化,即在試驗開始后第一次按動“▲”或“▼”
按鈕時閉合,試驗“停止”時斷開。
? 數據記錄區:保護動作、返回時記錄區記錄動作時間、返回時間、動作頻率、返
回頻率以及動作、返回 Ua 與 Uc 的角度差(用于同期試驗時測動作角差)。
注意 : 1. 每 做低周滑差閉鎖時,應采用自動變頻方式,此時頻率以每 1 變 秒改變 ? ?f/? ?t
的速率勻速變化,可方便地做滑差閉鎖試驗。
2. 做低周動作值和動作時間時,應采用手動變頻方式緩慢降低頻率來做,自
動變頻方式由于頻率快速變化,測量的時間值將不準確。
做低周動作值和動作時間時,應采用手動變頻方式緩慢降低頻率來做,自
動變頻方式由于頻率快速變化,測量的時間值將不準確。
■ 試驗指導
? ? 測試低周繼電器的動作頻率、動作時間和滑差閉 鎖
值
試驗界面設置如右圖。
做動作值和動作時間時,應采用“手動變頻”方式。
設定好各相電壓、電流和頻率初值、變化步長后,按“確
認”、“開始”開始輸出,然后手動慢慢左旋“旋鈕”逐
步減小頻率,直至繼電器動作,此時記錄區將記錄動作
值、動作時間。
做滑差閉鎖時,應采用“自動變頻”方式,即將“手動變頻步長” 改為“自動變頻
步長”即?f/?t,后面的步長值將自動變?yōu)?/span>
nn.nn Hz / S。按“確認”、“開始”開始
輸出后,頻率暫時不變化,待按下“▼”
后頻率才開始下滑。如果所設值大于滑差
閉鎖定值,保護將不會動作,如果小于定
值,保護將會動作。
? ? 同期繼電器的變頻率試驗測試動作頻
差和動作角差
同期繼電器的變頻率試驗測試動作頻
差和動作角差

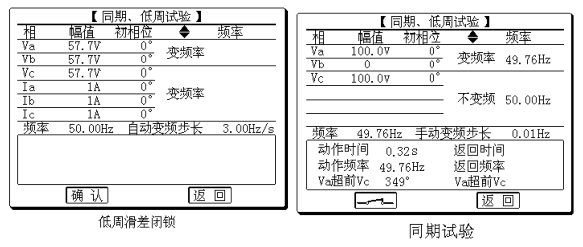

試驗界面設置如右圖
試驗中 Ua 頻率可變,Uc 頻率固定為
50Hz,二者會有頻差,逐步調節 Ua 頻率(手動慢調)。至繼電器接點動作時動作頻率和
Ua、Uc 之間的角差即為動作頻率和動作角差。
第四節 整組試驗 1
■ 界面說明
整組試驗相當于繼電保護裝置的靜模試驗,通過設置各試驗參數,模擬各種瞬時、永
久性的單相接地、相間短路或轉換性故障,以達到對距離、零序保護裝置以及重合閘的動
作進行整組試驗或定值校驗。
需要輸入的各種設定量:
故障相:
需要輸入的各種設定量:
故障相:A-N /B-N /C-N /A-B /B-C /C-A /ABN /BCN /CAN /ABC;
正方向/反方向故障; 永久性/瞬時性故障;
故障電流; 故障初角;
整定阻抗
;
正方向/反方向故障; 永久性/瞬時性故障;
故障電流; 故障初角;
整定阻抗 Z 、Φ或 R 、X ; 零序補償系數 Kr 、Kx。
轉換性 / 非轉換性故障; 轉換時間;
轉換成:
。
轉換性 / 非轉換性故障; 轉換時間;
轉換成:A-N /B-N /C-N /A-B /B-C /C-A /ABN /BCN /CAN /ABC;
故障阻抗倍數;
時間控制 / 接點控制方式;
故障時間、斷開時間、重合時間(此三個時間量?jī)H在“時間控制”時使用)。
;
故障阻抗倍數;
時間控制 / 接點控制方式;
故障時間、斷開時間、重合時間(此三個時間量?jī)H在“時間控制”時使用)。
? ? 故障相 可設定為 AN、BN、CN、AB、BC、CA、ABN、BCN、CAN、ABC 型
故障。
? ? 整定阻抗 故障阻抗可以 Z、Φ方式輸入或 R、X 方式輸入,以一種方式輸入,另
一種方式的值計算機自動計算出。Z、Φ或 R、X 輸入方式切換是在光標在“Z=”位置時
按旋鈕進行切換。
? ? 故障阻抗倍數 為 nד整定阻抗”,以此值作為短路點阻抗進行模擬。
? ? 時間控制/接點控制
接點控制
時間控制/接點控制
接點控制時,由保護的跳閘、重合閘、永跳接點控制電流電壓發生狀態轉換。如跳閘
接點到將使測試儀輸出從故障量轉變?yōu)檎A浚ㄌl后狀態)。
時間控制時,裝置根據所設定的各時間間隔,依次輸出故障前、故障時、跳閘后、重
合閘后、永跳后的各種量。保護跳合閘時只記錄動作時間,而不改變各種輸出狀態的持續
時間。
? ? 故障時間、斷開時間、重合時間 在時間控制方式下,分別用于控制輸出故障量的
持續時間、故障斷開后正常量的持續時間以及重合閘后再次輸出故障量的持續時間。在接
點控制時不起作用。
故 障 前
故障狀態 跳閘后正常狀態 重合后故障狀態 永跳后
故障時間 斷開時間 重合時間
轉換時間
故障時間 斷開時間 重合時間
轉換時間 轉換
? ? 轉換性故障/非轉換性故障 用于設置轉換性故障。從故障開始時刻起,當轉換時
間到,無論保護是否動作跳開斷路器,均進入轉換后故障狀態。但跳開相的電壓電流不受
轉換性故障狀態影響,其電壓 V=57.7V 或 0V,電流 I=0A。故障轉換時間是指從第一故
障開始時算起的時間。
? ? 轉換后故障類型 可設定為 AN、BN、CN、AB、BC、CA、ABN、BCN、CAN、
ABC 型故障。
? ? 故障起始角 故障發生時刻電壓初始相角。由于三相電壓電流相位不一致,合閘角
與故障類型有關,一般以該類型故障的參考相進行計算:?jiǎn)蜗喙收弦怨收舷?、兩相短路?/span>
兩相接地以非故障相、三相短路以 A 相進行計算。

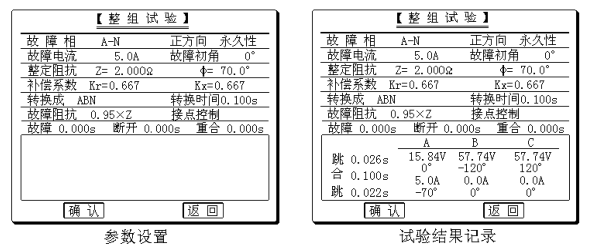

當所有數據設定完畢,按下“確認”,計算機即自動計算出此種故障時的各相故障電流、
電壓值,以便于試驗人員進行驗證。按下“故障前”按鈕,裝置輸出正常時的各相對稱電
壓量,此時各相電壓為 57.7V、電流為 0A。按動“故障”按鈕,或開入 c 接通,裝置進入
輸出故障狀態,輸出故障電流、電壓,加至保護裝置上。保護跳閘后,裝置恢復輸出正常
量。保護重合閘后,如果是瞬時性故障,裝置輸出正常量;如果是永久性故障,裝置再次
輸出故障量,待到保護第二次跳閘(永跳)后,再輸出正常量。
試驗過程中,任何時候按下“停止”鍵,則試驗過程中止并退出。
? 開入量:開入 A、B、C 作保護跳閘接點輸入;開入 R 作保護重合閘接點輸入;
開入 c 作啟動故障接點輸入。
? 開出量:保護裝置輸出故障量時,開出 1 閉合,保護裝置跳閘時,開出 2 閉合。
