簡述

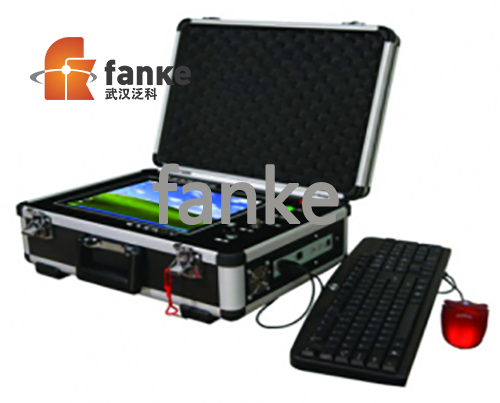

FKDL 電纜故障測試儀由測試主機、路徑信號產生器及接收器和 FKDL 定位儀等幾部分組成?？蓽y試各種電力電纜的各類故障及同軸通信電纜和市話電纜的開路、短路故障等；還可測量長度已知的任何電纜中電波傳播的速度；

－主機用于 s 測試故障距離；

－路徑信號產生器用于尋測電纜路徑；

－路徑信號接收器用來接收路徑信號，查找電纜走向和估測電纜埋設的深度；

－定位儀用于故障點的精確定位；

－交直流耐壓器（選配）用于擊穿電纜故障點，方便查找和維修。

主要技術指標

障測試系統

－測試距離：不小于 16 千米；

－系統誤差：小于 1 米，

－最小分辨率：0.2 米

－測試盲區：小于 16 米

－采樣頻率：25MHz

－電源：直流 12V( 免維護電瓶 ) 重量：5Kg

－使用環境溫度：-20℃～ 70℃

路徑信號產生器

－輸出信號頻率：30KHz 振蕩方式：斷續；

－輸出功率：30W

－電源：220V±10％；重量：4Kg

定位儀

－輸入阻抗：不小于 1.2KΩ。

－使用 2×2000Ω 耳機。

－工作電壓：DC9V±10％。

標準配置
