大型地網接地電阻測試儀

詳細介紹

簡述

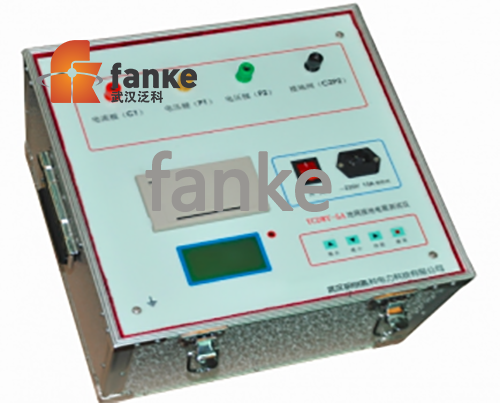

FKDW-5A 大型地網接地電阻測試儀是測量接地裝置特性參數的專用儀器。

儀器采用變頻抗干擾技術，能在變電站強干擾環境下準確測量。測量結果由大屏幕液晶顯示，自帶微型打印機可打印輸出。

適用于發電廠、變電站、配電站、建筑物等在建或運行接地系統的大型地網電阻的測試。

主要特點

使用 45Hz 和 55Hz 兩種頻率進行測量，測量的工頻等效性好；
測試電流波形為正弦波，頻率僅與工頻相差為 5Hz，；
抗干擾能力強 : 本儀器采用異頻法測量，配合現代軟硬件濾波技術抗干擾，測試數據穩定可靠；
精度高 : 基本誤差僅 0.005Ω，可用來測量接地阻抗很小的大型地網；
功能強大 : 可測量電流樁，電壓樁，接地電阻，跨步電壓，接觸電壓；
操作簡單 : 全中文菜單式操作，直接顯示出測量結果；
布線勞動量小，無需大電流線。

儀器配置

技術指標

測量范圍	0 ～ 50Ω	大輸出電壓	300V 或 400V
分辨率	0.001Ω	大輸出電壓	電壓線銅芯截面積≥ 2.5mm2
測量誤差	±（0.5%+2d）	供電電源	AC220V±10％，50Hz
測試頻率	50 米	外形尺寸	400cm×320cm×180cm
大輸出電流	LCD 背光顯示	主機重量	10kg
可選型號及功能	FKDW-5A（D）抗工頻干擾電壓輸出 300V、5A FKDW-5A（E）抗工頻干擾電壓輸出 400V、5A
可選型號及功能	FKDW-5A（D）抗工頻干擾電壓輸出 300V、5A FKDW-5A（E）抗工頻干擾電壓輸出 400V、5A
