電量波形記錄分析儀

所屬分類：三倍頻感應電壓發生器
點擊次數：
發布日期：2019/12/09
更多
在線詢價

詳細介紹

簡述

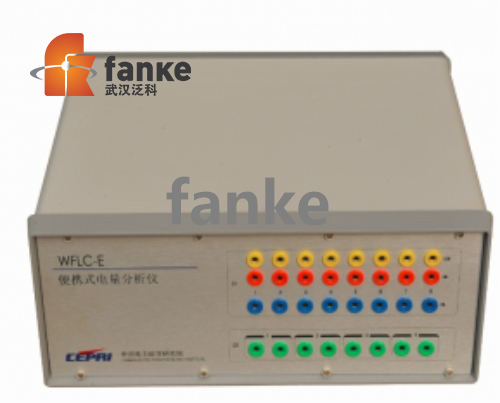

WFLC-E 便攜式電量波形記錄分析儀可在各種場合替代光線示波器，適合于發電機的開路及短路試驗、CT 伏安特性試驗、勵磁系統動態試驗、假同期試驗、開關動作時間試驗、高壓試驗、繼電保護試驗、繼電器校核試驗、電動機啟動試驗等電力系統各種常規的電氣試驗記錄及數據分析等。

廣泛應用于發電廠、變電站、實驗室的調試、檢修試驗的動態錄波及靜態數據記錄等

主要特點

集數據采集、記錄、計算、分析處理及圖形、表格的打印輸出功能于一體；
采用便攜機作為采集器的上位控制機，WINDOWS9598）環境運行，中文界面，方便易學；
針對發電機開、短路試驗 , 特設單組記錄、制表、繪制關系曲線功能；
靈活的圖形處理能力 , 可以對所記錄的波形曲線進行各種縮放、拖動、漫游、裁取變化量及跟蹤顯示所有波形曲線各時刻的對應值；
詳盡的中文備注使輸出的圖形更加清晰易讀；
具有繪制任意兩個測量通道的關系曲線的功能，能滿足現場對發電機短路特性、開路特性、勵磁機等靜態試驗及發電機進相試驗的要求；
具有測量功角、相位角及系統頻率的功能，特別適合做發電機進相試驗；
可以測量各種繼電器、開關的動作順序及動作時間。測量分辨率達 0.15mS；
具有測量繪制六角圖的功能 . 免除人工繪制六角圖的不便；
特設系統模板及用戶模板，系統模板提供一些典型試驗設置，減少了用戶的設置工作量；用戶模板允許用戶事先設置好各種試驗的參數設置，可加快試驗速度；
可用圖形及表格兩種輸出方式，規格可選，且允許用戶添加各種文字說明，使得輸出的圖形、表格更加簡單易懂且十分美觀清楚。報告可打印、存盤、調閱。

技術指標

模擬量輸入	16 路模擬量輸入，測量精度均優于 0.5%
3 相 PT 電壓	測量范圍 0 ～ 135V，可接成 Y 型或△型
3 相 CT 電流	測量范圍 0 ～ 1A ～ 5A ～ 25A ～ 50A 四檔
4 路高壓隔離交直流通道	測量范圍 0 ～ 75mV ～ 20V ～ 100V ～ 500V ～ 2000V 五檔
6 路變送器信號	測量范圍－ 10V ～ 10V
8 路開關量輸入	（錄取各種繼電器的動作順序及時間），時間誤差小于 1 毫秒
可編程輸出開關量（時間繼電器）	4 路
系統頻率、功角（相位角）測量誤差	小于 1 度
通道采樣速率	高速度：多通道速率可達 25.6Ksps
錄波方式	四種：手工啟動、開關量啟動、預錄電氣量觸發，預錄開關量觸發交流量有效值、有功、無功、初始穩態值、峰值、終了穩態值、超調量、調節時間、分析及計算功能可涵蓋參量機啟動上升時間、時間常數、振蕩次數、響應時間、響應比、頂值倍數、阻尼系數、電動機啟動電流倍數、啟動時間、( 正序分量、負序分量、零序分量 ) 等
存儲容量	大容量：全共享 512KB（2MB）高速緩沖區
主要配置	采集器主機 1 只，便攜式電腦及測試分析軟件 1 套，測試線一套等
