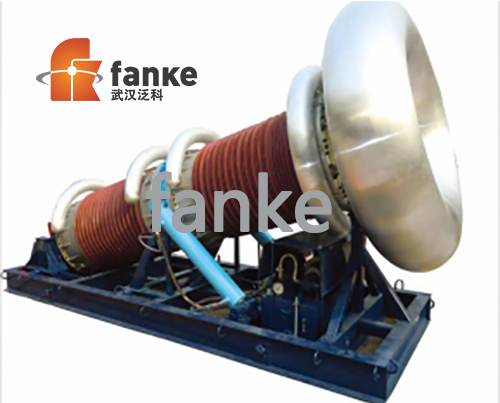

CHX-(LYY) 型液壓自動升降式串聯諧振試驗裝置主要應用于 500KV 等級及以下高壓電器 的交流耐壓及局放檢測；尤其適合現場各類等級的 CVT 校驗試驗及 GIS 等的交流耐壓試驗； 泛科公司從電磁性能、機械與液壓傳動、材料學角度，改變高壓試驗電抗器的傳統結構方 式，與串聯諧振升壓回路原理相結合，成功研制出此種更適合現場使用的交流耐壓及局放 檢測裝置；
兩種形式
形式一：兩節電抗器均設計成多抽頭式，可滿足 50Hz 下 CVT 現場校驗時 所需的工頻諧振高壓輸出；
形式二：可配合變頻電源，對 110KV － 500KV 的 GIS、斷路器、互感器、 絕緣子等電力設備完成交流耐壓試驗。
適用范圍
－用于各種電壓等級的 CVT 角差、比差試驗現場校準的工頻無暈高壓電源；
－用于 500kV 及以下電壓等級的 GIS、開關、互感器、斷路器及套管交流
產品配置
電動測控臺、電動調壓器柜、一體式勵磁變壓器及電抗器、標準 CVT（兼 做分壓器）等
主要特點

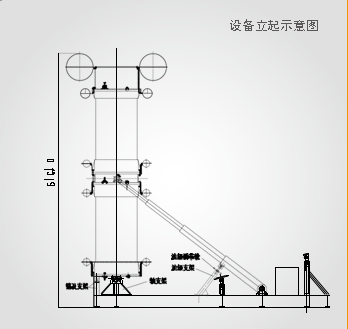

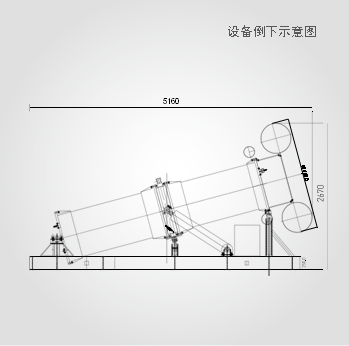

● 升壓裝置采用液壓電動升降式控制，推動高壓試驗電抗器支撐直立；運 輸時平躺放置，到達試驗現場后，無需吊裝，電動起升和回收，極大提 高了現場試驗的試驗效率，改善了試驗人員的勞動強度；
● 無暈高壓試驗電抗器與勵磁變壓器一體式內置設計；節省了現場場 地試驗空間；
● 升壓體外殼采用硅膠傘裙作為絕緣材料，降低高壓設備所需的高度， 優化了設備的體積與重量；
● 升壓裝置金屬底座采用特種集裝箱式底座，連接穩固，便于車載臥式整 體運輸；
● 液壓裝置采用電動控制，推力大，升降動作平緩，無卡滯擺動現象；
● 可與特種試驗車配套提供。
主要技術指標
額定容量 | 400KVA ～ 1000KVA |
額定電壓 | 400KV ～ 800KV |
額定電流 | 1A ～ 2A |
工作電源 | 單相 380V，50HZ |
系統品質因數 | Q ≥ 50 |
工作制及溫升 | 額定運行 15mints 后裝置線圈溫升≤ 65K |
噪聲 | ≤ 65dB |
海拔高度 | ≤ 3000m |
環境溫度 | -25℃ ~45℃，相對濕度：≤ 90% 無凝露 |
