大功率直流高電壓發生器

所屬分類：電纜/避雷器測試儀器
點擊次數：
發布日期：2017/09/04
更多
在線詢價

詳細介紹

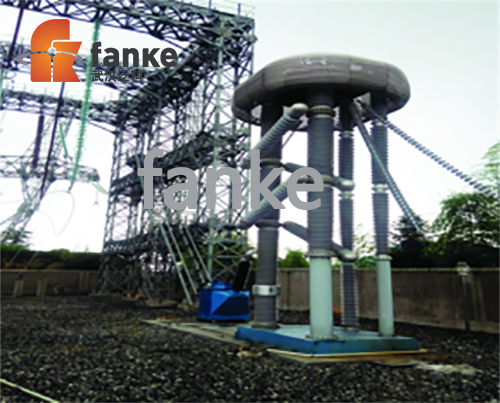

ZGF-D 系列串級大功率直流高電壓發生器，主要用于特高壓和超高壓直流輸電線路、輸電設備、避雷器等直流輸電模擬試驗；以及考核各種絕緣材料在直流高電壓作用下，長空氣間隙的直流放電性能；也適用于大電容量高電壓試品（如充油電纜、紙絕緣電力電纜、電力電容器、發電機組等）的直流耐壓試驗，通過測量這些絕緣材料和高壓電器產品在直流高壓下的泄漏電流水平，來檢驗其絕緣性能。( 上圖為湖南電科院 550KV/100mA 長期運行的大功率高電壓直流高壓發生裝置的現場圖片，該裝置用于國家首個融冰減災項目的模擬試驗）

應用類型

1000kV 及以下電壓等級的直流輸電線路、輸電設備的模擬試驗

1000kV 及以下電壓等級的避雷器、線路等直流耐壓試驗電力部門、研究院所、高校等進行大功率直流高壓試驗研究項目

大電容量試品（充油電纜、紙絕緣電力電纜、電力電容器、發電機組等）的直流耐壓試驗

系統主要組成

由開關柜、變頻電源或調壓器、智能控制系統、充電變、保護電阻、倍壓整流裝置、接地裝置、交直流分壓器等組成

技術特點

結構合理，輸出電流大，電壓跌落小，脈動系數低；

采用可控硅自動跟蹤調壓措施，自動換極性，抗干擾能力強，技術性能先進；

使用智能測控系統操作，具有手動控制和自動控制兩種模式；

試驗進程自動化、智能化程度高，測量精度和輸出電壓穩定可靠；

配有快速接地保護裝置，試驗完璧，充電電容自主放電，安全性能好；

直流升壓體采用 RTV 防污閃涂層，滿足野外長時間工作

主要技術指標

額定輸出電壓	50-2000kV
額定輸出電流	10-200mA
額定輸入電壓	380V±10%，50HZ
額定輸出頻率	工頻或中頻
成套裝置局放水平	額定電壓下≤ 10pC
輸出電壓穩定度	≤ 1.5%
紋波系數	≤ 5%
運行時間	可在額定電壓、額定電流下長期連續運行
過壓能力	在 1.1 倍額定電壓下，持續 60s，無閃絡和絕緣擊穿等現象
使用場所	戶外或戶內
