串聯諧振試驗中易發生的故障及解決方法

發布日期：2018-11-22 09:05 來源：http://skjsoft.cn 點擊：

串聯諧振設備試驗裝置主要針6KV、10kV、35kV、110kV、220KV、以及500kV及以下電力的電纜，GIS和SF6開關，主變壓器、母線，發電機，套管，互感器等所有電氣主設備的交流耐壓試驗。該裝置部件較多，結構較為復雜，容易出現以下故障：

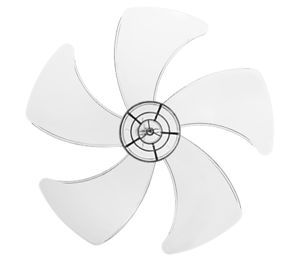

一、風扇不能啟動：

1）急停、故障保護、失諧保護后，沒有按“故障復位”；

2）內部溫度過高，功率元件熱保護；

排除方法：關斷儀器電源，將儀器靜置30分鐘左右，重新開啟電源，按儀器面板上的“復位”鍵，再啟動儀器。

二、自動調諧不能完成，找不到諧振點：

現象：

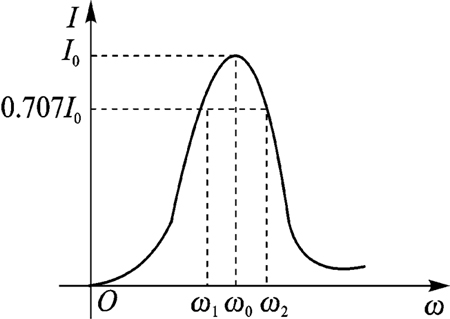

調諧曲線完全是一條直線，調諧完成后儀器提示沒有諧振點.

原因：

回路接地不好，試驗回路接線錯誤，裝置某一儀器開路

排除方法：

1）檢查接地裝置可靠，接地連接線是否有斷開點；

2）檢查勵磁變壓器的高低壓線圈的通斷；（低壓繞組阻值兩組A1X1和A2X2;高壓繞組阻值每個輸出端對高壓尾）

3）檢查每一只電抗器的通斷；(每個繞組阻值)

4）檢查分壓器的信號線的通斷；（電容量）

5）檢查分壓器的高低壓電容臂的通斷；（1孔對芯，2孔對外殼分別導通；1孔對2孔斷開）

6）裝置自身升壓時沒有諧振點，還需要檢查補償電容器的通斷；

三、不能升壓到試驗電壓

現象：

1）調諧曲線是一條直線，有較低的尖峰；

2）試驗時一次電壓較高，高壓卻較低，甚至在沒有升到試驗電壓時，一次電壓已經到達額定電壓，回路自動降壓；

原因：

1）電抗器與試品電容量不匹配，沒有準確找到諧振點；

2）試品損耗較高，系統Q值太低；

3）勵磁變壓器高壓輸出電壓較低；

4）高壓連接線過長或沒有采用高壓放暈線。

排除方法：

1）將補償電容器并接入試驗回路，加大回路電容量；

2）盡可能將多只電抗器串聯諧振，提高回路電感量；

3）提高勵磁變壓器的輸出電壓；

4）干燥處理被試品，提高被試品的絕緣強度，減少回路的有功損耗；

5）一般在設備較高電壓輸出時，采用高壓放暈線，或?qū)⑵胀ǜ邏狠敵鼍€改為較短的連線，一般不超過5米。

四、主機找不到諧振點。

原因：

1）系統諧振點在主機的輸出頻率范圍之外;

2）系統接線錯誤;

3）系統未可靠接地;

4）電壓采樣反饋信號開路或連接不可靠;

5）試品有故障。

五、主機復位。

原因：

1）主機供電電源波動;

2）外界強磁場干擾;

3）主機未可靠接地;

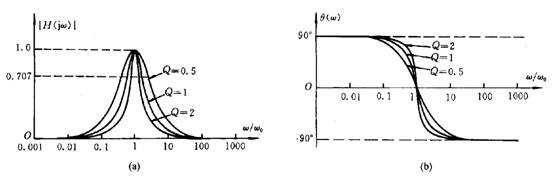

六、Q值偏低，即電壓升不上去，或升不高。

原因：

1）試品放電泄漏

2）電抗器磁路受干擾，例如電抗器被放置在磁場屏蔽范圍內。

七、電源跳閘。

原因：諧振系統回路短路。
