變頻串聯諧振工作原理

發布日期：2018-08-07 17:09 來源：http://skjsoft.cn 點擊：

在電阻、電感及電容所組成的串聯電路內，當容抗XC與感抗XL相等時，即XC=XL，電路中的電壓U與電流I的相位相同，電路呈現純電阻性，這種現象叫串聯諧振。當電路發生串聯諧振時電路的阻抗Z=√R^2 +(XC-XL)^2=R，電路中總阻抗最小，電流將達到最大值。串

聯諧振變壓器、變頻諧振、變頻串聯諧振、串聯諧振試驗設備、串聯諧振原理、串聯諧振應用、串聯諧振系統、變頻串聯諧振交流耐壓試驗裝置、調頻串聯諧振裝置、變頻串聯諧振試驗裝置，電纜交流耐壓試驗裝置、串聯諧振耐壓試驗設備，電纜耐壓試驗設備，調頻串聯諧振試驗裝置等。

產品優點

1. 所需電源容量大大減小。系列串聯諧振試驗裝置是利用諧振電抗器和被試品電容產生諧振，從而得到所需高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/Q倍（Q為品質因素）。

2. 設備的重量和體積大大減小。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減小，一般為普通試驗裝置的1/5～1/10。

3. 改善輸出電壓波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波，有效地防止了諧波峰值引起的對被試品的誤擊穿。

4. 防止大的短路電流燒傷故障點。在諧振狀態，當被試品的絕緣弱點被擊穿時，電路立即脫諧（電容量變化，不滿足諧振條件），回路電流迅速下降為正常試驗電流的1/Q。而采用并聯諧振或者傳統試驗變壓器的方式進行交流耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以，串聯諧振能有效地找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。

5. 不會出現任何恢復過電壓。被試品發生擊穿閃絡時，因失去諧振條件，高電壓也立即消失，電弧立刻熄滅，裝置的保護回路動作，切斷輸出。

串聯諧振裝置

部件作用

組成部件：由變頻電源、勵磁變壓器、高壓電抗器和電容分壓器組成。

1.變頻電源：將220V/380V，50HZ的電源變?yōu)轭l率可調、電壓連續可調，同時集操作、保護、控制、監測功能于一體。

2.勵磁變壓器：將變頻電源輸出的電壓升壓，同時隔離高壓和低壓。

3.高壓電抗器：與容性試品發生串聯諧振。

4.分壓器：測量調節器上的高壓電壓值和低壓。

應用

串聯諧振廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。

便攜式變頻串聯諧振裝置主要用于以下方面：

1、6kV-500kV高壓交聯電纜的交流耐壓試驗

2、發電機的交流耐壓試驗

3、GIS和SF6開關的交流耐壓試驗

4、6kV-500kV變壓器的工頻耐壓試驗

5、其它電力高壓設備如母線，套管，互感器的交流耐壓試驗。

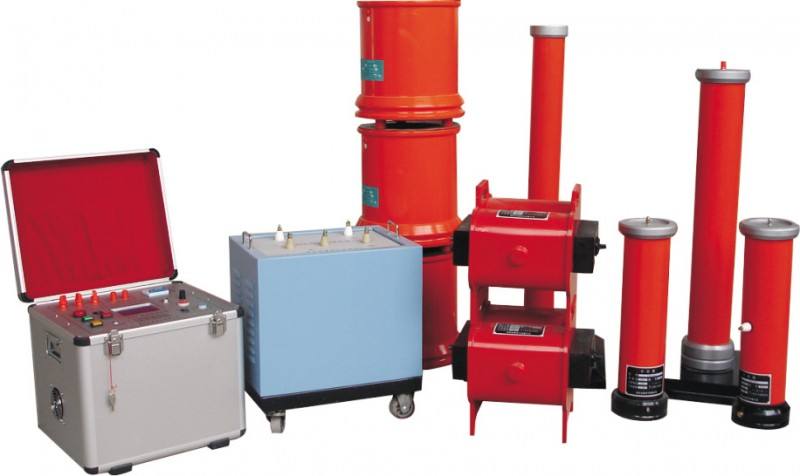

分別為變頻電源、勵磁變壓器、電抗器和電容分壓器

與傳統的試驗變壓器相比，優點在于變頻串聯諧振試驗裝置體積小，重量輕，易搬運，操作簡單，非常方便現場使用及搬運（體積與重量約為傳統試驗變壓器的1/10～1/30），而且是分件式設計，便于根據現場需求靈活配置電抗器的個數，大大降低了勞動強度，提高工作效率。
