我國電力系統實施兩部制電價：除了收取計量設備所計量的費用外，還要依據變壓器容量收取根本電費；關于較大用戶在投運變壓器時還要一次性交納增容費。跟著電力行業的開展，用電量的增大，自有變壓器和私家承攬變壓器已逐漸占據了配變中適當?shù)谋壤?，隨之而來的即是自己為了到達少交費、多用電的意圖而采取的各種招搖撞騙的手法（首要是改、換變壓器銘牌）；有些用戶年偷電費額達數十萬之多，電力部門苦于沒有有用的操控手法。變壓器特性及容量測驗儀是我廠關于這種疑問專門開發、研發的專門用于變壓器容量、損耗參數丈量的高精度儀器。它自帶高效能充電電池，不必外接電源即可作業，充電一次可接連丈量100臺次；一起，內部數字合成三相規范正弦波信號（絕非簡略的逆變溝通輸出，確保了非額外條件下各測驗項目測驗數據的精確性），經功率放大器可提供三相精細溝通測驗源；在丈量變壓器容量和變壓器的短路損耗時不需求外接三相測驗電源及調壓器、升流等輔佐設備，簡化了接線，大大提高了作業效率；容量測驗成果精確率達100%。它一種設備適當于二種設備：有源變壓器容量測驗儀+變壓器損耗參數測驗儀。電力試驗車它可對各種變壓器的容量、空載電流、空載損耗、短路損耗、阻抗電壓等一系列工頻參數可進行精細的丈量。該儀器具有體積小、分量輕、丈量精確度高、穩定性好、操作簡潔易學等長處,徹底可替代以往運用多表法丈量變壓器損耗和容量的辦法，接線簡略，測驗、記載便利，大大提高了作業效率。它以大屏幕圖辦法液晶作為顯現窗口，圖辦法菜單操作并配有漢字提示，集多參量于一屏的顯現界面，人機對話界面友愛，運用簡潔、便利，是各級電力用戶的首選商品。

一、功用特色
1、可精確丈量各種配電變壓器的容量，無源丈量，便利、精確。
2、可丈量各種類型的變壓器的空載電流、空載損耗、短路電壓、短路損耗、零序阻抗。
3、可主動進行波形畸變校對，溫度校對，電壓校對（非額外電壓下的空載實驗），電流校對（非額外電流條件下的短路實驗），操作人員只需依據變壓器類型輸入校對指數儀器即可主動核算出校對后的成果，十分合適沒有做稍大容量變壓器短路實驗條件的單位。
4、答應外接電壓互感器和電流互感器進行拓展量程丈量，可丈量任意參數的被試品。
5、電壓回路寬量限：電壓大可丈量到750V，不必切換檔位即可確保精度。不會因電壓檔位選錯而對儀器本身有所損壞。
6、大屏幕、高亮度的液晶顯現，全漢字菜單及操作提示完結友愛的人機對話，觸摸按鍵使操作更簡潔，寬溫液晶帶亮度調理，可習慣冬夏各季。
7、用戶可隨時將測驗的數據經過微型打印機將成果打印出來。

二、技術指標
1、 輸入特性
有源有些：
電壓丈量規模：0~10V
電流丈量規模：0~10A
無源有些：
電壓丈量規模：0~750V 寬量限。
電流丈量規模：0~100A內部悉數主動切換量程。
2、 精確度
電壓、電流、頻率：±0.2%
功率：±0.5%（CosΦ>0.1），±1.0%（0.02<cosΦ<0.1）
 3、 作業溫度：－10℃~ +40℃
4、 作業電源：溝通160V~400V
5、 絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100MΩ。
⑵、作業電源輸入端對外殼之間接受工頻2KV（有用值），歷時1分鐘實驗。
6、 體積：40cm×32cm×18cm
7、 分量：8Kg

三、構造外觀
儀器由主機和配件箱兩有些構成，其間主機是儀器的中心，一切的電氣有些都在主機內部，其主機外箱選用高強度進口防水注塑機箱，堅固耐用，配件箱用來放置測驗導線及工具。

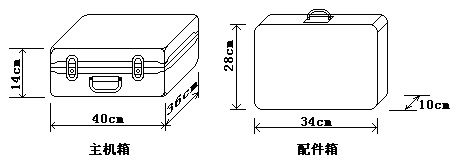

1、構造尺度

圖一、主機與配件箱尺度

2、面板安置
面板安置圖（圖二）

圖二、面板安置圖

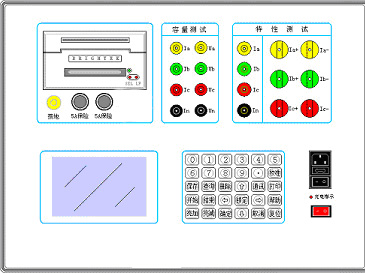

如圖二所示：上方從左到右順次為打印機、接地端子、保險管座2個、RS232通訊接口、容量測驗用端子（Ia、Ib、Ic、In、Ua、Ub、Uc、Un），特性測驗用輸入端子（Ua、Ub、Uc、Un 、Ia正負輸入端子、Ib正負輸入端子、Ic正負輸入端子），留意在操作時必定要確保所接的端子精確，不然有也許會影響測驗成果乃至損壞儀器；面板左下方為液晶顯現屏；液晶右側為鍵盤；最右側為充電電源插座及開關、充電指示燈、作業電源開關；常常充電，以免電池過量放電影響其運用壽命。

3、鍵盤闡明
鍵盤共有30個鍵，別離為：數字0~9、小數點、↑、↓、←、→、開端、結束、斷定、撤銷、保留、查詢、刪去、校準、通訊、打印、斷定、協助、亮加、亮減、復位。
各鍵功用如下：
數字0~9鍵：輸入?yún)?shù)時作為數字0~9運用。
小數點鍵：輸入?yún)?shù)時作為小數點運用。
↑、↓、←、→鍵：上下左右鍵，
? 在主界面中用來移動光標，使其指向需求進行的項目功用條（功用條反白顯現）。
? 上下鍵在有源測驗項目參數設置功用及無源項意圖設置屏中用來移動光標，使其指向需求要更改的參數（包含：高額外電壓、變壓器類型、分接檔位、額外電壓、額外電流、電壓變比、電流變比、當時溫度、校對指數等）。
? 上下鍵在系數校準功用中可用來改動丈量系數值，一起可用來調理當時的日期時刻。
? 上下鍵在記載閱讀功用屏中用來翻閱記載。
? 左右鍵在有源測驗項目參數設置功用屏中用來切換可選的項目，如高額外電壓選項包含：10KV、35KV、6KV、6.3KV、10.5KV、11KV、110KV、220KV、500KV可在這些檔位中接連切換，選至需求的數值；在無源參數設置屏中當光標指向當時溫度選項時，用來切換需求校對到的額外條件的溫度數值（紛歧樣單位對額外條件溫度數值的請求紛歧樣，通常分兩種：75℃和135℃）。
? 左右鍵在系數校準功用中用來移動光標，使其指向需求調理的系數選項，還可用來查看當時日期及時刻。
斷定鍵：在主菜單中按下此鍵即進入當時指向的功用選項（反白顯現的功用條），在輸入?yún)?shù)時，效果是結束輸入并使剛鍵入的數字有用，在有源容量功用中可進入容量丈量參量設置屏。
撤銷鍵：回來鍵，按下此鍵均直接回來到主菜單；假如在輸入?yún)?shù)狀況下按撤銷鍵，回來主界面的一起，鍵入的參數無效；假如正在測驗進程中，測驗結束一起回來主界面。

開端鍵：在有源測驗項目中，按下此鍵開端主動測驗，結束后主動結束，測驗成果顯現于屏幕上。
結束鍵：在有源測驗項目中，按下此鍵停止測驗進入預備狀況。
保留鍵：測驗結束后按此鍵將剛進行的測驗項意圖成果保留起來，經過所輸入的編號以及實驗的日期時刻加以差異，以備查詢，多可存儲200條記載。此功用只在有源容量實驗下起效果。
查詢鍵：翻閱、閱讀所保留的成果。
刪去鍵：刪去所存儲的測驗成果。
通訊鍵：聯機通訊功用，可將保留的測驗成果上載至核算機，用于統一管理。此功用為選配功用，規范裝備不帶此功用。
打印鍵：將剛進行測驗項意圖成果或現已保留的測驗數據打印出來。
校準鍵：接連按5次再按斷定鍵后進入校準功用屏，用于儀器精度的調整（此功用僅由生產廠調試時運用，用戶絕對不能輕易運用）以及查看或修正當時的日期及時刻。
斷定鍵：在各功用測驗屏下，按下此鍵斷定當時數值，再按此鍵免除斷定，開端改寫。
協助鍵：按下此鍵可顯現簡要操作提示，輔導運用人員怎么操作；在系數校對功用下，按此鍵用來切換粗諧和細調，粗調步長為10，細調步長為1；在容量測驗輸入當時溫度參數時，也用來切換粗諧和細調，粗調步長為10度，細調步長為1度；在容量測驗輸入阻抗電壓參數時，一樣用來切換粗諧和細調，粗調步長為0.1%，細調步長為0.01%。
亮+、亮-鍵：用來調理液晶顯現器的亮度。
復位鍵：為中止當時作業狀況回來初始狀況設置（通常當儀器作業呈現不正常時按此鍵）。

 四、液晶界面
液晶顯現界面首要有十一屏，包含主菜單和十個子功用界面，下面別離加以具體介紹。

1．開機界面如圖三所示：

 圖三、圖四

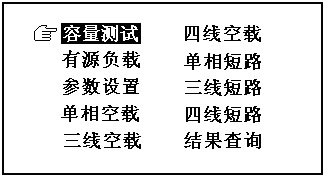

在開機界面下按任意鍵可進入主菜單，主菜單圖四所示：
主菜單共有十個可選項，別離為：容量測驗、有源負載、參數設置、單相空載、三線空載、四線空載、單相短路、三線短路、四線短路、成果查詢。當光標指向哪一個功用選項時，哪個圖標就變?yōu)榉窗罪@現，可見圖四界面中選中項為‘容量測驗’功用，按上下左右鍵可改動光標指向的選項。此刻，按‘?dāng)喽āI進入選中的功用顯現屏。

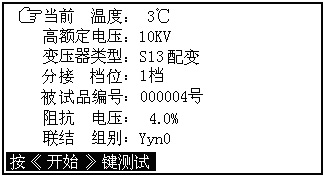

2．在選中‘容量測驗’功用時首要進入容量測驗參量設置屏，測驗結束后顯現測驗成果屏，再按下斷定鍵又康復到容量測驗參量設置屏；容量測驗參量設置屏及容量測驗成果屏如圖五、圖六所示：

 圖五、圖六

容量測驗設置屏中可見，需設置項目有：當時溫度、高額外電壓、變壓器類型、分接檔位、被試品編號、阻抗電壓、聯合組別。顯現屏最下一做法提示行，提示操作人員怎么進行操作，在圖五中可見，提示行提示操作人員設置結束后就按斷定鍵開端測驗；各項參數的意義和效果如下：
? 當時溫度：輸入當時的被測變壓器的本體溫度（可經過紅外測溫儀測出），用于對測驗成果做溫度校對，因容量判別首要的依據為變壓器的短路實驗的數據包含阻抗電壓和短路損耗，依據咱們所測出的實踐數據，按請求校對到額外條件時的短路損耗數值，在查表得到被試變壓器的實踐容量；首要對錯額外電流的校對，一起國標請求變壓器的短路損耗應在環境溫度為75℃時進行，所以額外條件的數據都是在75℃時的規范數值，為了精確判別容量，有必要將測驗成果校對到75℃時因而當時溫度的精確直接影響容量的判別成果。
? 高額外電壓：指被試變壓器施壓側的額外電壓值，用于差異紛歧樣電壓等級的變壓器；一樣容量、紛歧樣電壓等級變壓器的短路實驗參數值是紛歧樣的；要做到精確判別，就有必要輸入被試變壓器的高壓側額外電壓。
? 變壓器類型：指變壓器的紛歧樣類型。按鐵芯能耗等級，分為JB64、SJ（73）、S7、S9（S11）、S13等規范等級，還包含非標類型，按絕緣辦法又分為油浸式和干式變壓器，留意在測驗非標類型變壓器時需求輸入被測變壓器的阻抗電壓；紛歧樣能耗等級的變壓器的短路損耗也許紛歧致，儀器可主動判出變壓器型式是不是與銘牌一致。
? 分接檔位：指變壓器分接開關當時方位；配變通常都有三個分接方位，通常在2分接丈量，假如分接方位不在規范檔位，而又不愿改動分接方位，有必要輸入當時的精確方位。
? 被試品編號：為了區分所測驗的變壓器，人為的為其編號（共6位數），以便在查閱時不會將幾構成果混雜。
? 阻抗電壓：當測驗非標變壓器時，需輸入此項參數，才可測出實踐容量。
? 聯合組別：依據變壓器的內部接線辦法可分為Yyn0、Dyn11和Yzn11三種狀況，只要明確變壓器的聯合組別才可精確判別出被測變壓器的型式。

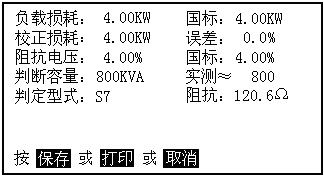

圖六所示為容量測驗判別成果，包含：當時測驗條件下實測的短路損耗（負載損耗）總和數值、斷定的變壓器參數下國標規則的短路損耗數值、校對到額外實驗條件下的短路損耗數值、校對后的短路損耗數值與國標參數下短路損耗值的百分?jǐn)?shù)差錯。當時條件下實測阻抗電壓數值、斷定的國標阻抗電壓數值、電力試驗車斷定容量、實測容量、斷定型式和變壓器的實測阻抗；假如在斷定容量顯現為“No type”闡明實測容量值在兩相臨容量之間，無法歸檔；假如斷定型式顯現為“no”闡明變壓器的型式也在兩種型式之間，無法歸檔。顯現屏最下一行仍為提示行，圖六中可見，提示行提示操作人員下一步有三種可挑選的操作，可挑選保留將測驗成果保留到內部存儲器中、打印將測驗成果經過打印機打印出來,挑選撤銷退出當時的測驗界面回來到主界面；當成果中短路損耗超支時儀器會提示“損耗反?！?，闡明所輸入的辦法不精確。

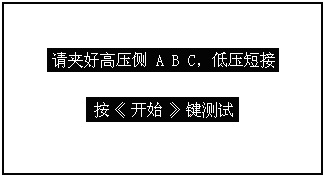

3．在選中‘有源負載’功用時首要進入有源負載實驗（短路實驗）操作提示屏，測驗結束后顯現測驗成果屏；有源負載實驗提示屏及有源負載測驗成果屏如圖七、圖八所示：

 圖七、圖八

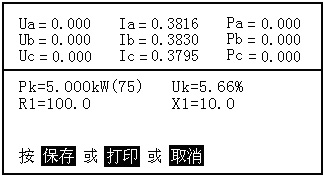

有源負載實驗提示屏顯現出應進行的接線操作，應為“測驗鉗接在被試變壓器的高壓側，低壓側要良好短接”接好線后，按開端鍵測驗；測驗結束后成果顯現在液晶屏上，圖八中可見，測驗成果包含：三相測驗電壓值（Ua、Ub、Uc）及平均值（Up）、三相測驗電流值（Ia、Ib、Ic）、三相實測損耗值（Pa、Pb、Pc）、校對到額外實驗條件下（額外電流、溫度校對到75℃）的短路損耗數值、校對到額外條件的阻抗電壓，被測變壓器的高壓電阻和高壓電抗。留意：有源負載實驗的設置數值都以第三個項目‘參數設置’中的數值為依據，在測驗之前必定要確保參數設置屏中的數據都設置精確，具體各項參數的設置辦法和意義在下面的參數設置屏的闡明中加以具體的介紹。

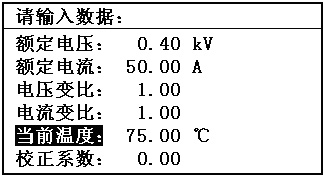

4．參數設置屏如圖九、圖十所示：

 圖九、圖十

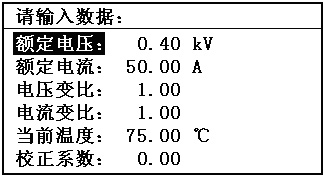

圖中可見榜首做法提示行，提示行提示‘請輸入數據’如圖所示，此刻按相應的數字鍵輸入數字后按‘?dāng)喽ā杲Y(jié)數據的輸入。以下六行代表六種參數，包含：額外電壓、額外電流、電壓變比、電流變比、當時溫度、校對指數，光標指向哪一項，哪項變?yōu)榉窗罪@現，一起提示行指出應進行的操作，圖九中選中項為額外電壓，圖十中選中項為當時溫度；按上下鍵可切換選中項；各項參數的具體闡明如下：
額外電壓：丈量側的額外電壓，單位KV
額外電流：丈量側的額外電流，單位A
電壓變比：當需求外接電壓互感器進行丈量時，此參數代表外接電壓互感器的變比（如：10000V/100V的電壓互感器應輸入100），不過接電壓互感器丈量時，此參數應設為1。
電流變比：當需求外接電流互感器進行丈量時，此參數代表外接電流互感器的變比（如：100A/5A的電壓互感器應輸入20），不需外接電流互感器丈量時，此參數應設為1。
當時溫度：當時測驗環境溫度值，用于變壓器短路實驗（丈量短路損耗）時將測驗功率測驗成果校對到75℃（短路實驗的額外條件為75℃），不做此項校對時輸入75即可（校對公式為：PK75=K×PK ，其間K代表電阻溫度系數，其算法為K=(235+75)/(235+t)，式中t為測驗時實踐溫度，關于阻抗電壓的校對，也是依據公式用實測值進行主動校對，公式如下：

式中UKT代表當時溫度實測阻抗電壓百分比，PKT代表當時溫度下實測短路損耗，SN表明被測變壓器的額外容量
校對指數：指在非額外電壓條件下進行變壓器空載實驗時將丈量成果校對的系數，即校對公式：

（此公式用于三相空載電壓超越280V才可換算到滿電壓的空載損耗） 和

中n的值，不做此項校對時輸入0即可。此系數與變壓器鐵心硅鋼片原料有關，通常熱軋硅鋼片取n=1.8；冷軋硅鋼片取n=1.9~2.0。（當實驗電壓小于額外電壓5%時，n值可按右面公式進行核算）：

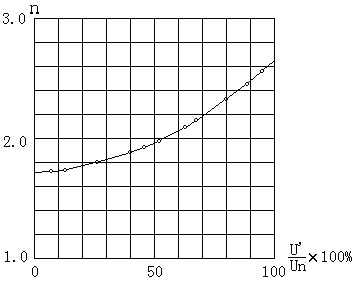

關于通常配電變壓器或容量在3200kVA以下的電力變壓器，n值可按下表-表1查出。

                表1、 對應紛歧樣的U’/Un時的n值

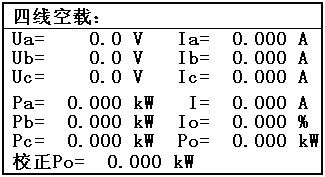

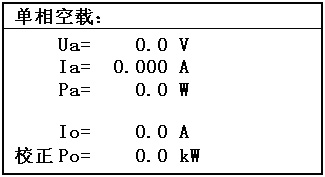

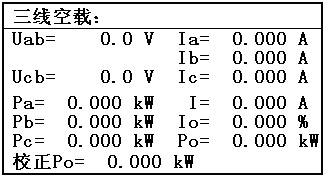

5．單相空載、三線空載、四線空載顯現如圖十一和圖十二、圖十三所示：
單相空載屏顯現出當時測驗的實踐電壓Ua、電流Ia和功率Pa（換算電壓和電流變比系數，但未經校對）；一起顯現出校對后的空載電流Io、校對后的功率Po（這兒的校對是指非額外電壓條件下空載實驗時將丈量的功率損耗和空載電流校對到額外電壓條件時的數值）。三線空載和四線空載屏別離顯現出當時各相的實踐電壓、電流、功率，以及三相電流的平均值I、校對后的空載電流百分比Io%、校對后的空載損耗Po（非額外電壓條件下空載實驗時將丈量的功率損耗和空載電流校對到額外電壓條件時的數值）。留意：三線和四線實驗的紛歧樣在于三線實驗時測驗電壓只要Uab和Ucb兩相，而四線實驗時是Ua、Ub、Uc三相。

圖十一

圖十二

圖十三

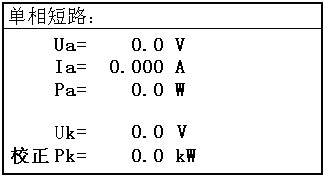

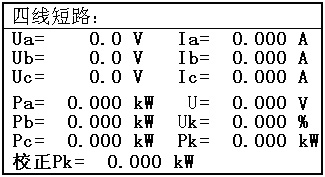

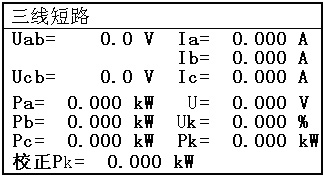

6．單相短路、三線短路、四線短路顯現如圖十四、圖十五、圖十六所示：
單相短路屏顯現出當時測驗的實踐電壓Ua、電流Ia和功率Pa（換算電壓和電流變比系數，但未經校對）；一起顯現出校對后的短路電壓Uk、校對后的功率Pk（這兒的校對是指非額外電流條件下短路實驗時將丈量的功率損耗和空載電流校對到額外電流條件時的數值）。三線短路和四線短路屏別離顯現出當時各相的實踐電壓、電流、功率，以及各相電壓的平均值U、校對后的短路電壓百分比Uk%、校對后的空載損耗 Pk（非額外電流條件下短路實驗時將丈量的功率損耗和短路電壓校對到額外電流條件時的數值）。留意：三線實驗時測驗電壓只要Uab和Ucb兩相，而四線實驗時是Ua、Ub、Uc三相。

圖十四

圖十五

圖十六
五、運用辦法
以下將分為二有些來介紹：有源容量負載損耗、無源損耗丈量有些。
（一）．變壓器容量、負載損耗丈量有些
1．根本概念
有源容量實驗：經過一些必要的數據來斷定某個變壓器的實踐容量值；然后查看出被試變壓器銘牌容量是不是真實。
2．測驗辦法

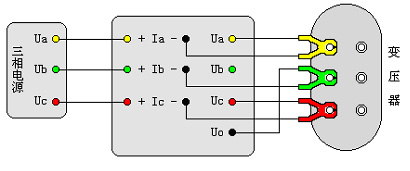

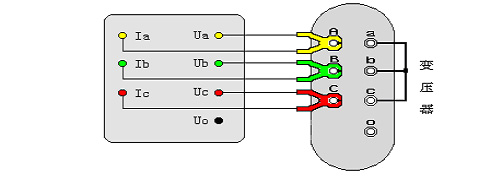

容量測驗儀配有三把測驗鉗（黃、綠、紅），每只鉗子別離引出兩根測驗線，一根粗線、一根細線，粗線接到儀器面板上容量測驗端子對應色彩的電流端子（Ia、Ib、Ic），細線接到儀器面板上容量測驗端子對應色彩的電壓端子（Ua、Ub、Uc），將鉗頭按色彩別離夾在被試變壓器的高壓側各相接線柱上，變壓器的低壓側要用專用短接線良好短接。如圖所示：

圖十七

接好線后，在主界面挑選容量測驗項目，此刻進入容量參數設置屏，按下列操作進程進行設置：
? 設定當時溫度，經過上下鍵將手型指針指到‘當時溫度’選項，用左右鍵調理溫度數值，請求盡量精確，最佳以溫度計的示值為準。
? 設置高壓側額外電壓，經過上下鍵將手型指針指到‘高額外電壓’選項，用左右鍵調理高額外電壓檔，例如被測變壓器是10KV/400V的配變，則將本項設置為10KV
? 設置變壓器類型，經過上下鍵將手型指針指到‘變壓器類型’選項，用左右鍵調理該選項，使之與銘牌相符。
? 設置分接檔位，經過上下鍵將手型指針指到‘分接檔位’選項，用左右鍵調理該選項，通常將分接打到2分接方位，如遇被測變壓器分接在別的方位，則將該選項設置到精確方位。
? 經過上下鍵將手型指針指到‘被試品編號’選項，用左右鍵調理該選項為某個編號值。
? 按開端鍵進行測驗，成果主動保留在液晶上
? 挑選‘保留’可將成果保留到內部存儲器中，如不需保留，則不選此項。
? 挑選‘打印’可將測驗成果打印出來。
有源負載實驗的接線辦法與容量測驗徹底一樣，操作也一樣簡略，值得留意的是，有源負載實驗的參數設置是用主界面中的第三項‘參數設置’，必定要精確設置。

（二）．無源變壓器損耗丈量有些
1．根本概念
空載實驗：從變壓器的某一繞組（通常從二次低壓側）施加正弦波額外頻率的額外電壓，別的繞組開路，丈量空載電流和空載損耗。假如實驗條件有限，電源電壓達不到額外電壓，可在非額外電壓條件下實驗，這種實驗辦法差錯較大，通常只用于查看變壓器有無毛病，只要實驗電壓到達額外電壓的70%以上才可用來測驗空載損耗。
短路實驗：將變壓器低壓大電流側人工短聯接，從電壓高的一側線圈的額外分接頭處通入額外頻率的實驗電壓，使繞組中電流到達額外值，然后丈量輸入功率和施加的電壓（即短路損耗和短路電壓）以及電流值。
2．測驗辦法
依據紛歧樣的測驗項目以下別離進行介紹：

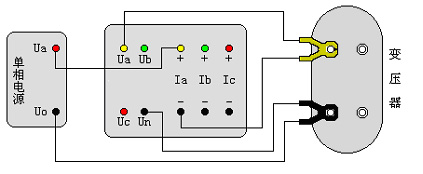

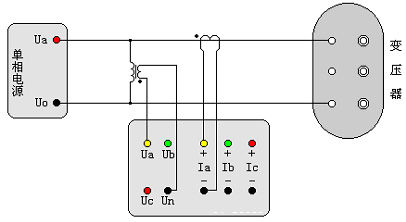

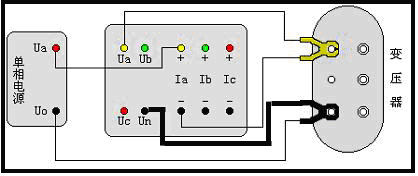

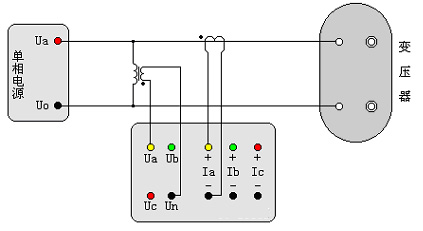

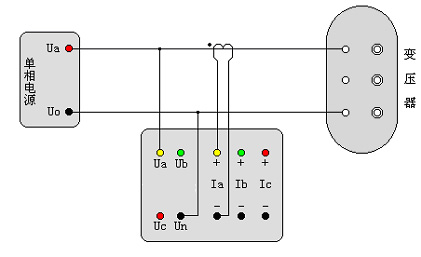

⑴．對單相變壓器空載損耗的丈量：將變壓器非測驗端開路，當測驗電壓超越儀器的答應丈量規模時，按圖十八接法丈量，電壓、電流別離經過電壓互感器和電流互感器接入；當測驗電流超越儀器的丈量規模而測驗電壓不超越儀器丈量規模時，按圖十九接法丈量；當測驗電壓和電流都不超越儀器的答應丈量規模時，按圖二十接法丈量，電壓、電流都直接接入。單相接法等效于以往的單功率表法，適用于丈量單相變壓器。

圖十八、外接PT和CT對單相變壓器空載損耗的丈量

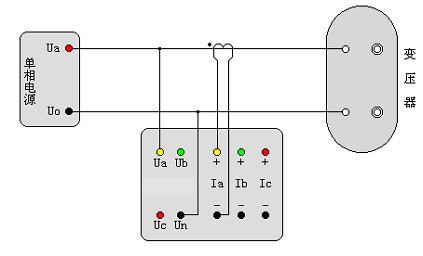

圖十九、外接CT對單相變壓器空載損耗的丈量

圖二十、直接接入丈量單相變壓器空載損耗

⑵．對單相變壓器短路（負載）損耗的丈量：與丈量單相變壓器空載損耗的接線辦法根本一樣，可參照圖十八、圖十九、圖二十接線；紛歧樣點僅僅做短路實驗時變壓器的非測驗端人工短銜接，
⑶．單相電源分相對三相變壓器空載損耗的丈量：作為三相空載實驗后發現損耗超越規范時，應別離丈量三相損耗，經過對各相空載損耗的分析對比，調查空載損耗在各相的分布狀況，以查看各相繞組或磁路中有無有些缺點。根本辦法是將三相變壓器當作三臺單相變壓器，輪換加壓，即順次將變壓器的一相繞組短路，電力試驗車別的兩相繞組施加電壓，丈量空載損耗和空載電流。依據被測變壓器的繞組銜接辦法可分為圖二十一、二十二、二十三所示三種狀況；依據電壓、電流測驗規模又可分為圖二十四、二十五、二十六所示三種狀況：

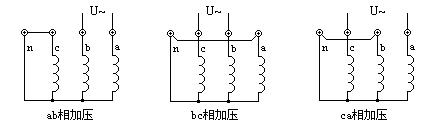

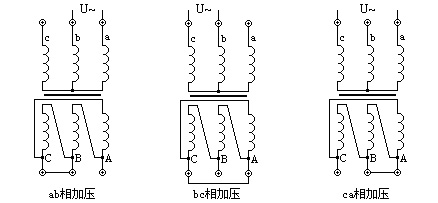

a．加壓繞組為△銜接（圖二十一）：

圖二十一

丈量時順次對ab、bc、ca相加壓，非加壓繞組短接，測得的損耗按以下公式核算：
（式1）       （式2）
                                              ※ 注：式中In為實驗線圈的額外電流

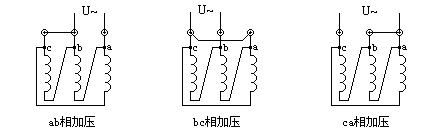

b．加壓繞組為Y銜接，且有中性點引出（圖二十二）：

圖二十二

丈量時非加壓繞組短接；施加的電壓為二倍的相電壓，損耗成果核算按式1，空載電流成果按式2（式中0.289改為0.333）。
c．加壓繞組為Y銜接，無中性點引出（圖二十三）：

圖二十三
因為沒有引出中性點，無法對非加壓繞組短路時，則丈量時有必要將二次繞組的相應相短路；施加的電壓應為二倍的相電壓。
依據電壓和電流丈量規?？煞譃橐韵氯N狀況：

圖二十四 單相電源外接PT和CT丈量三相變壓器空載損耗

圖二十五 單相電源外接CT丈量三相變壓器空載損耗

圖二十六 單相電源直接接入丈量三相變壓器空載損耗

⑷．單相電源對三相變壓器的短路（負載）損耗的丈量：受電源條件約束（沒有三相電源或電源容量較?。r，以及在制造進程或運轉中需逐相查看以斷定毛病相時，可用單相電源進行短路實驗；實驗辦法是將變壓器的低壓三相的出線端短路銜接，在高壓側進行三次丈量，依據被測變壓器的繞組銜接辦法可分為以下兩種狀況，見a、b；依據電壓、電流測驗規模又可分為三種狀況，與單相電源丈量三相變壓器空載損耗的三種狀況一樣，可參照圖二十四、圖二十五、圖二十六接線，二次側悉數短接。
a．加壓繞組為△銜接
加壓側按圖二十一辦法接線，與之紛歧樣的對錯加壓側（低壓側）的三相出線端需人工短銜接。繞組中的電流應為額外電流的2/ 倍，測得的數值可按下面公式換算三相短路損耗和短路電壓：


※ 注：式中Un為加壓側額外電壓
b．加壓繞組為Y銜接
順次在任兩相之間加壓，一起非加壓側的三相出線端人工短銜接。

※ 注：式中Un為加壓側額外電壓

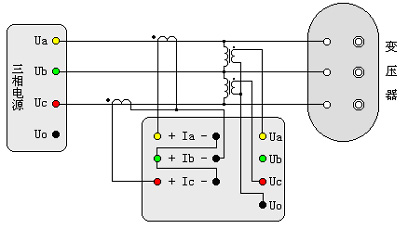

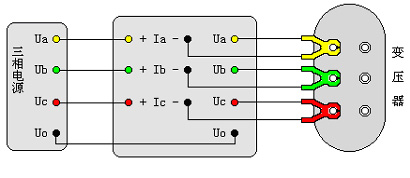

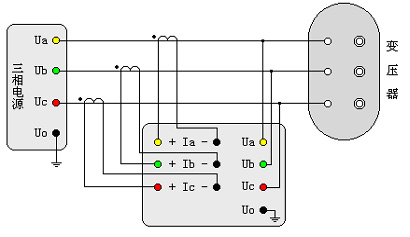

⑸．三相四線電源丈量變壓器空載損耗：將變壓器的非測驗端開路，當測驗電壓和測驗電流都不超越本儀器的測驗規模時，按圖二十七接法丈量；當測驗電壓超越本儀器的測驗規模時，按圖二十八接法丈量；當測驗電流超越本儀器的測驗規模而電壓不超越本儀器的測驗規模時，按圖二十九接法丈量。

圖二十七 三相四線直接接入丈量空載損耗

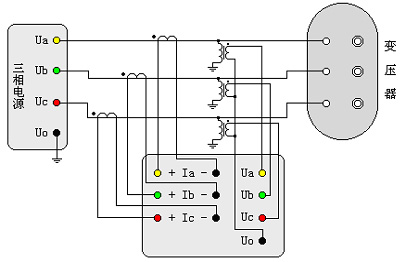

圖二十八 三相四線經PT和CT接入丈量空載損耗

 圖二十九 三相四線經CT接入丈量空載損耗

⑹．三相四線電源丈量變壓器短路損耗：與三相四線變壓器丈量空載損耗的接線辦法根本一樣，可參照圖二十七、圖二十八、圖二十九這三種辦法接線，紛歧樣點僅僅做短路實驗時變壓器的非測驗端三相出線端短接。

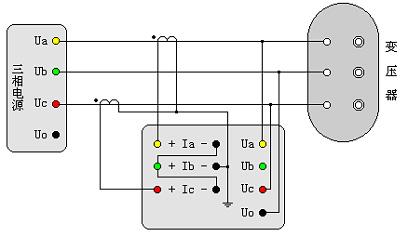

⑺．三相三線電源丈量變壓器空載損耗：將變壓器非測驗端開路，當測驗電壓和電流都不超越儀器的測驗規模時，按圖三十接線；當測驗電壓超越本儀器的測驗規模時，按圖三十一接線；當測驗電流超越本儀器的測驗規模而電壓不超越本儀器的測驗規模時，按圖三十二接線。
▲ 留意：咱們這兒選用辦法適當于以往的兩功率表法，只丈量UAB和UCB兩相電壓值，成果為兩相的平均值；一起功率損耗也只丈量PAB和PCB兩相功率，總損耗為兩相功率損耗之和。

圖三十 三相三線直接接入丈量空載損耗

圖三十一 三相三線經PT和CT丈量空載損耗

圖三十二 三相三線經CT丈量空載損耗圖

⑻．三相三線電源丈量變壓器短路（負載）損耗：與三相三線變壓器丈量空載損耗的接線辦法根本一樣，可參照圖三十、圖三十一、圖三十二幾種辦法接線，紛歧樣點僅僅做短路實驗時變壓器的非加壓側的三個出線端人工短銜接。假如高壓或中壓側出線套管裝有環形電流互感器時，實驗前電流互感器的二次必定要短接。

六、打印功用
每做完一項實驗，按打印鍵均可將測驗成果打印出來，每種項意圖數據類型各有紛歧樣，此處紛歧一介紹。在成果查詢時按下打印鍵也可將當時正在閱讀的記載中的數據打印出來。

七、留意事項
1．在丈量進程中必定不要觸摸測驗線的金屬有些，以避免被電擊傷。
2．丈量接線必定要嚴格按闡明書操作，不然后果自負。
3．測驗之前必定要仔細查看設置的參數是不是精確。
4．佳運用有地線的電源插座。
5．不能在電壓和電流過量限的狀況下作業。
6．短路實驗時，非加壓側的短接有必要良好，不然會對測驗成果有影響。
7．做短路實驗時，假如高壓或中壓側出線套管裝有環形電流互感器時，實驗前電流互感器的二次必定要短接。
8．實驗接線作業有必要在被試線路接地的狀況下進行，避免感應電壓觸電。一切短路、接地和引線都應有足夠的截面，且有必要銜接可靠。測驗組織作業要緊密，通訊順利，以確保測驗作業安全順利進行。
