全自動變壓器綜合測試臺技能規范

發布日期：2016-06-29 00:00 來源：http://skjsoft.cn 點擊：

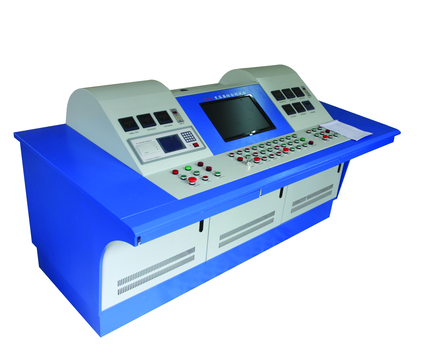

　變壓器歸納實驗臺適用于供配電體系，變壓器制造廠，工礦等公司等單位。該實驗臺集變壓器多項實驗功用于一體，具有變壓器各項實驗操控、監督、丈量、維護等多種功用。該體系具有操作簡略直觀、性能牢靠、丈量數據精確等特色。能精確丈量變壓器的空載損耗、空載電流、負載損耗、阻抗電壓、變比組別、繞組直流電阻；并主動換算到額外電壓下的空載損耗、額外電流下和溫度下負載損耗和阻抗電壓百分比。別的，該體系還可安全牢靠完結變壓器工頻耐壓實驗、感應耐壓實驗以及變壓器溫升實驗。為檢查或修造變壓器供給了牢靠的數據。

　變壓器歸納實驗臺是在NDTTS-Ⅱ變壓器歸納實驗臺的基礎上添加其有些功用，使得該體系更智能化、現代化、操作更簡略、更便利。該體系也是變壓器生產廠家實力的一種表現。該體系有兩種操作形式（兩種操作方法互鎖，只能在一種操作方法下作業），保存NDTTS-Ⅱ變壓器歸納實驗臺按鈕操作形式，添加微機操作方法，該操作方法只需在核算機顯示器上點擊鼠標即可完結實驗。一切的操作執行有體系內PLC發動其指令執行單元，完結實驗。別的體系還裝備視頻監控體系，監督其實驗區域，做到更安全、更牢靠。

| 遵從技能規范 |
⑴、GB 1904.1 – 1996 《電力變壓器第1有些總則》；

⑵、GB 1904.2 – 1996 《電力變壓器第2有些溫升》；

⑶、GB 1904.3 – 1996 《電力變壓器第3有些絕緣水平緩絕緣實驗》；

⑷、GB/T16927.1-1997 《高電壓實驗技能第1有些通常實驗要求》；

⑸、GB50150 – 2006 　《電氣安裝工程電氣設備交代實驗規范》；

⑹、JB/T501 – 1991 　《電力變壓器實驗導則》；

⑺、GB/T6451 – 1995 《三相油浸式電力變壓器技能參數和要求》；

⑻、GB/T10228 – 1997 《干式電力變壓器技能參數和要求》。

| 商品特性|
⑴、變壓器空載損耗丈量（非額外電壓下主動換算到額外電壓下空載載損耗）；

⑵、變壓器空載電流丈量（主動處理數據核算空載電流百分比）；

⑶、變壓器負載損耗丈量（主動換算到額外電流及校對溫度下負載損耗）；

⑷、變壓器阻抗丈量（主動換算到額外電流及校對溫度下阻抗電壓百分比）；

⑸、變壓器繞組直流電阻丈量；

⑹、變壓器變比組別丈量；

⑺、變壓器工頻耐壓實驗；

⑻、變壓器感應（倍頻）耐壓實驗；

⑼、變壓器溫升實驗；

⑽、部分放電丈量；

⑾、外部感應調壓器操控（空負載實驗）、輸入/輸出電壓、電流監督及過流維護；

⑿、電壓/電流互感器換擋操控；

⒀、單相調壓器操控（工頻實驗）、輸入/輸出電壓監督及過流維護；

⒁、發電機的發動、中止、調壓操控，感應實驗主動計時功用；

⒂、發電機輸出電壓、輸出電流、輸出頻率監督及維護；

⒃、兩種操作形式（按鈕操作形式和微機操作形式）；

⒄、選用領先PLC操控器；

⒅、實驗區域視頻監控功用。

| 體系裝備|
⑴、變壓器歸納實驗臺；
⑵、電壓/電流互感器操控柜（選配）；
⑶、電源操控柜（選配）；
⑷、體系輔助柜（選配）；
⑸、變壓器空負載特性測試儀（功率分析儀）；
⑹、變壓器直流電阻測試儀；
⑺、變壓器變比組別測試儀；
⑻、高壓試驗變壓器；
⑼、中頻發電機組；
⑽、感應調壓器；
⑾、溫度巡檢儀；
⑿、溫度傳感器；
⒀、部分放電檢查體系（選配）；
⒁、PLC操控器；
⒂、工業核算機及專用軟件；
⒃、視頻監控體系。

商品別稱

變壓器歸納實驗臺、變壓器歸納測試臺、變壓器特性測試臺、變壓器參數測試臺、變壓器歸納實驗體系、變壓器特性參數實驗臺、全主動變壓器歸納測試臺、變壓器電氣特性歸納實驗臺、微機操控變壓器歸納實驗臺、全主動變壓器歸納實驗臺、智能型變壓器歸納實驗臺。

商品參數

⑴、該體系適用于電壓6.3kV ～ 220kV 容量10kVA～ 360000kVA變壓器出廠實驗和檢查；
⑵、電壓互感器丈量規模： 100V ～ 220kV；
⑶、電壓互感器精度：　　0.5‰；
⑷、電流互感器丈量規模： 1A ～ 2000A；
⑸、電流互感器精度：　　0.5‰；
⑹、電壓丈量規模：　　　10V ～ 500V；
⑺、電壓丈量精度：　　　0.2%；
⑻、電流丈量規模：　　　100mA ～ 5A；
⑼、電流丈量精度：　　　0.2%；
⑽、有功功率丈量精度：　0.2%；
⑾、直流電阻丈量規模：　1μΩ ～ 2kΩ；
⑿、直流電阻精度：　　　0.2%；
⒀、變比丈量規模：　　　1 ～ 9999.9；
⒁、變比丈量精度：　　　0.1%；
⒂、數顯監督外表精度：　0.5%；
⒃、溫度丈量精度：　　　0.5%。

變壓器其它相關實驗檢查設備

1、NDTTS-Ⅱ 變壓器歸納實驗臺（按鈕操作形式）；

2、NDBTC-Ⅲ 變壓器空負載特性測試儀、NDBTC-Ⅴ 變壓器空負載特性測試儀；

3、NDBC-Ⅵ 變壓器變比組別測試儀；

4、NDZRC-1A、NDZRC-2A、NDZRC-3A、NDZR-5A、NDZR-10A、NDZRC-10A、NDZR-20A、NDZR-40A 變壓器直流電阻測試儀；

5、NDYB 系列超輕型油浸式實驗變壓器；

6、NDZWF-30kVA、NDZWF-60kVA、NDZWF-100kVA、NDZWF-200kVA中頻發電機組；

7、ND2670、ND2671、ND2672、ND2673、ND2675、ND2500、ND2501、ND2502、ND2503 絕緣電阻測試儀；

8、NDJD-Ⅲ 絕緣油介電強度測試儀。
