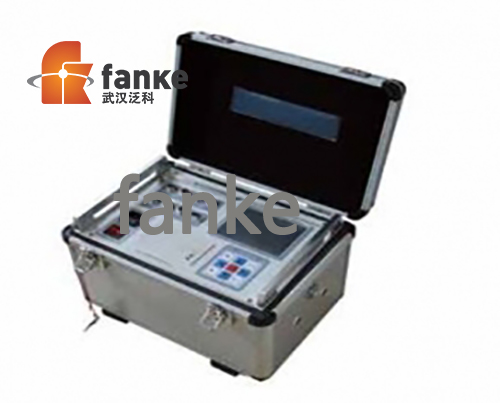

高壓開關動作特性測試儀

所屬分類：三倍頻感應電壓發生器
點擊次數：
發布日期：2019/12/09
更多
在線詢價

詳細介紹

簡述

FKGC 系列高壓開關動作特性測試儀是我公司為適應現場測試高壓開關動作特性的需要，開發研制的專用儀器。適用于各種戶內、戶外少油、多油開關、真空開關、六氟化硫開關的動特性測試。

主要特點

適用于 SF6 開關、真空開關、油開關的機械特性試驗。
超強的抗干擾能力，在 500KV 變電站旁路母線帶電的情況下，也能輕松試驗，精確測量。
開關動作一次，得到開關機械特性試驗所有數據及相應 的波形圖譜，并可自動存儲和打印。
帶有液晶對比度調節、斷電記憶保護功能。

可測試項目

1. 時間：6/12 路斷口的固有分、合閘時間，同相同期、相間同期。

2. 重合閘：每斷口的合－分，分－合，分－合－分過程時間：一分時間、一合時間、二合時間、分短時間、無電流時間值。

3. 彈跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形 ; 每斷口的分閘反彈幅值。

4. 速度：剛分、剛合速度，大速度，時間－行程特性曲線。

5. 行程：總行程，開距，超行程，過沖行程，反彈幅值。

6. 電流：分、合閘線圈的分、合閘電流值、電流波形圖。

7. 動作電壓：機內提供數字可調斷路器動作電源，可進行低電壓動作試驗，測量斷路器的動作電壓值。

技術指標

FKGC 系列	FKGC-I （6 路斷口） / FKGC-II （12 路斷口）	FKGC-III （12 路斷口）
時間測試范圍及精度速度測試范圍及精度	0.1ms ～ 999.99ms 0.5%±（1% 讀數 +2 個字） 1mm 傳感器 0.01 ～ 25.00m/s， ±（1% 讀數 +1 個字） 0.1mm 傳感器 0.001 ～ 2.50m/s ±（2%讀數 +1 個字） 0.5°角度傳感器	時間：量程 : 4000.0ms 分辯率 :0.1ms 誤差： ① 100ms 以內 0.1ms±1 個字 ② 100ms 以上 0.1%±1 個字測速傳感器：20.00m/s ① 0-2m/s 以內：±0.1m/s±1 個字分辯率：0.01m/s ② 2m/s 以上：±0.2m/s±1 個字
行程測試范圍及精度	傳感器：50mm，分辨率 :0.1mm 傳感器：300mm 或 600mm（選配），分辨率 :1mm 角度傳感器：360о，分辨率 :0.5о 準確度： ±1%±1 個字
直流電源	直流電源	DC30 ～ 250V/20A 短時，電流分辨率
顯示	320×240 液晶屏，對比度可調	320×240 液晶屏，對比度可調
數據存儲	本機存儲，RS232 接口存儲	本機存儲，USB 接口存儲
供電	AC 220V ± 10%；50Hz ± 2%	AC 220V ± 10%；50Hz ± 2%
使用條件	溫度：-10℃ ~+50℃濕度≤ 90%	溫度：-10℃ ~+50℃濕度≤ 90%
寸，重量	380×280×140mm	7kgs 360mm×280mm×300m
傳感器配置	位移傳感器：1 只 (50mm 標配，300mm 和 600mm 可選 ) 角度傳感器：1 只萬能磁性底座 1 只	測速傳感器 1 只，角度傳感器 1 只（含萬能支架）直線傳感器 1只 (50mm 標配 ,300mm 和 600mm 可選 )
