高壓開關柜支柱絕緣子污穢絕緣狀態的試驗研究及診斷

    高壓開關柜設備是電力系統配電網中的關鍵設備之一，一旦其發生故障將會給整個電力系統帶來嚴重的損失。雖然高壓開關柜通常被安裝在高壓室內，受外部自然環境影響較小，但由于設備本身并沒有完全密封，防污防潮性能較差，而運行中的設備嚴禁帶電清掃，導致經過長時間的運行后柜體內部絕緣器件表面沉積污穢嚴重。加之開關柜內部絕緣子間隙絕緣裕度不足等因素，在潮濕環境下發生絕緣子污穢閃絡擊穿的可能性將非常高，威脅著電力系統的正常運行。近年來，由污閃造成開關柜內部外絕緣破壞，最終導致設備燒毀的事故逐漸增多，特別是設備內部支柱絕緣子污閃占有很大比重。

    污穢的類型因高壓開關柜所處地域不同而存在差異，根據其來源大體可以分為沿海污穢、工業污穢以及農業污穢等，但不同的污穢中均存在一定的電解質。無論絕緣子表面附著了何種類型污穢，當其處于潮濕環境被充分濕潤時，電解質都會發生溶解致使污穢層電導率迅速增加，此時引起絕緣故障的可能性將急劇增大。故污穢和潮濕共存環境是高壓開關柜發生因絕緣子污穢引起的絕緣故障的主要原因。所以，實現對絕緣子污穢程度及其所在環境的檢測能夠有效地避免該類絕緣故障的發生。

     泄漏電流是目前表征絕緣子污穢水平最直接有效，最具現實意義的動態參數，是絕緣子表面污穢及其所處環境共同作用的結果和綜合反映?，F(xiàn)有文獻通過研究絕緣子泄漏電流對絕緣子污穢的相關特性進行了大量的研究，但大都是針對線路懸式絕緣子而言，而對于高壓開關柜內支柱絕緣子的研究鮮有報道，又因?yàn)楹笳叩慕Y(jié)構形式、安裝方式以及安裝環境與線路絕緣子都存在較大的差異。因此，開展對高壓開關柜內支柱絕緣子污穢問題的研究是非常有必要的，對降低開關柜污閃事故的發生概率，確保電力系統的安全運行有著重要的意義。

     該實驗為了盡可能地模擬支柱絕緣子的實際運行環境，實驗平臺將基于真型10kV高壓開關柜搭建，所有試驗均基于該平臺完成。試驗將對運行電壓下以及加壓過程中處于不同污穢以及濕度等級的支柱絕緣子的泄漏電流展開研究，著重分析泄漏電流隨著污穢以及濕度等級的變化情況，并探究高壓開關柜內部支柱絕緣子污穢放電的發展規律。最后，本文基于試驗結果提出以一個周期內泄漏電流的峰峰值作為污穢絕緣狀態的評價指標，并劃分不同的絕緣狀態等級，構建表征不同絕緣狀態等級的隸屬函數，實現對污穢絕緣狀態的表征，為實際應用奠定基礎。

2  實驗平臺與方法

2.1  實驗平臺

     基于10kV真型開關柜搭建的污穢試驗平臺的電路連接圖如圖1所示。電源電壓經調壓器輸入，并由無暈試驗變壓器升壓至試驗所需電壓，通過保護電阻后施加到高壓開關柜上。采用電容分壓器并聯在開關柜兩端，實時跟蹤試驗電壓的大小。開關柜的泄漏電流采用泄漏電流傳感器獲取，并通過數字示波器進行采集和顯示。為保證實驗的一致性，實驗過程中始終以高壓開關柜A相上的支柱絕緣子作為實驗對象。就該試驗平臺而言，流過地線的電流應小于流過試品表面的電流，因?yàn)檎麄€(gè)開關柜柜體置于地面未作絕緣處理，理應存在極少量電流直接泄漏到大地而不流經地線，進而不能被泄漏電流傳感器捕捉，但由于該處的電流極小不會影響最終實驗結果。

2.1.1  實驗開關柜

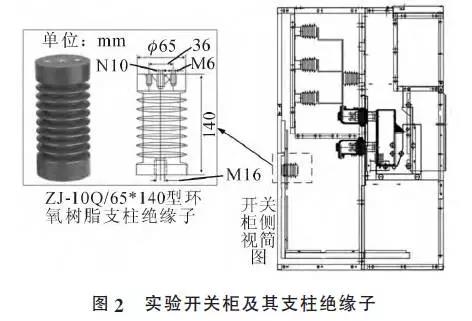

     該實驗采用的開關柜型號為KYN28A-12，該柜主要包含5個隔室：儀表隔室、母線隔室、斷路器隔室、電纜隔室和備用隔室。因電纜隔室中元件較多，電氣環境復雜，故障發生概率相對較大，因此此次實驗在電纜隔室中進行。電纜隔室中所采用的支柱絕緣子型號為ZJ-10Q/65*140型環氧樹脂絕緣子。開關柜側視圖、具體染污位置以及染污絕緣子如圖2所示。

2.1.2  泄漏電流傳感器

     該實驗所采用的泄漏電流傳感器由一個多匝式電流傳感器構成，將地線直接穿過該傳感器，即可檢測到流經地線上的泄漏電流，實物如圖3所示。該泄漏電流傳感器的檢測范圍在100μA～7mA，當有大電流通過時，會觸發該傳感器的保護電路，以確保泄漏電流傳感器和示波器的安全。

2.2  實驗方法

2.2.1  不同污穢等級模擬

    根據IEC 60518-1975標準，實驗中配置了5種程度的污穢，用來模擬5種不同的絕緣子污穢等級，如表1所示。但為了研究在絕緣子完全潔凈情況下的絕緣性能，該實驗中對于0級污穢的等值鹽密與等值灰密均設置為0。根據絕緣子表面積，分別得到了污穢等級為0、Ⅰ、Ⅱ、Ⅲ和Ⅳ所對應的NaCl（鹽）的質量分別為0mg、22.5mg、45mg、90mg、135mg，硅藻土（灰）的質量分別為0mg、225mg、450mg、900mg、1350mg。實驗中采用精度為0.01mg的電子天平計量NaCl和硅藻土的質量以確保實驗的準確性。將最終得到的不同污穢等級下的混合物分別裝入潔凈的一次水杯中，使用小排刷逐漸加入蒸餾水對兩種物質均勻攪拌，直至呈粘稠的污穢漿。

表1  污穢等級配比分類表

表1  污穢等級配比分類表

2.2.2  絕緣子染污及濕度模擬

     將絕緣子仔細多次清洗以除去所有污物等雜質后，使用吹風機將其充分干燥。在對絕緣子染污前，首先對絕緣子表面材料憎水性進行預處理，以利于絕緣子染污。預處理后，取出事先準備好的污穢漿，利用小排刷將其全部均勻地涂刷于絕緣子表面上。在整個涂抹過程中，應盡量避免將污染物涂刷到母排上以及污液掉落，之后待絕緣子自然陰干24h。待絕緣子自然陰干后，使用加濕機對絕緣子表面的污穢層進行濕潤。水霧從開關柜底部產生，通過內置濕度計對開關柜內部濕度的實時檢測，試驗中將加濕后開關柜內部的濕度控制在3個范圍，分別為低濕（60%～70%）、中濕（75%～85%）和高濕（＞90%）。
