局部放電檢測儀

一、概述 NRJF-H 局部放電檢測儀是近年來新研制生產的又一新穎局部放電檢 測儀。廣泛適用于變壓器、互感器、高壓開關、氧化鋅避雷器、電力電纜等 各種高電壓電工產品的局部放電的測量，產品的型式試驗，絕緣的運行監督 等。 本儀器檢測靈敏度高，試樣電容復蓋范圍大，適用試品范圍廣，輸入單 元（檢測阻抗）配備齊全，頻帶組合多（九種）。儀器經適當定標后能直讀 放電脈沖的放電量。本儀器采用彩色液晶屏的方式顯示圖形，區別于傳統 的顯像管，加有波形鎖定功能使圖形更利于觀察和分析。 本儀器是電力部門、制造廠商和科研院所等單位廣泛使用的實用的局部 放電測試儀器。

 二、主要技術指標

1．使用條件 ?

 環境溫度：0℃~40℃±2℃。 ?

 相對濕度：80%以下。 ?

 供電電源：220V±22V，50Hz。 ?

 無劇烈震動和機械沖擊。 ?

 空氣中不含有足以腐蝕儀器的灰塵和雜質。

不應受強的電磁場干擾。發展? 通風條件良好。 ?

接地要求:接地電阻＜1Ω。

2．可測試品的電容量范圍 6PF--250μF

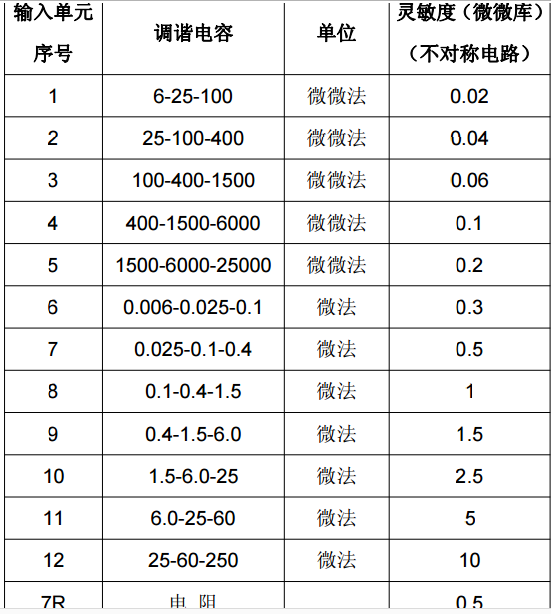

 3．檢測靈敏度（見表一）

4．放大器頻帶：

①低端：10kHz、20kHz、40kHz 任選

②高端：80kHz、200kHz、300kHz 任選

5．放大器增益調節： 粗調六檔，檔間增益 20±1 db；細調范圍>20db。

6．時間窗： ①時間窗顯示為黃色 ②窗寬：可調范圍 15°～150°； ③窗位置：每一窗可旋轉 0°～170°； ④兩個時間窗可分別開或同時開。

7．放電量表： 數字表頭：以 3?LED 數字表顯示 0-100.0 誤差<±5%(以滿刻度計)

8．橢圓時基： 1 頻率 50Hz 和任意頻率。 2 橢圓顯示為藍色 3 橢圓旋轉：以 30°為一檔，可作 180°旋轉。 4 顯示方式：橢圓——直線。 5 高頻時基橢圓輸入電壓＜220V，其攝取功率<1 伏安。

 9．波形鎖定：可以按所需鎖定任意時間的波形，便于你的觀察和分析。

10．試驗電壓表： ① 量程：100kV（可擴展） ② 顯示：3?數字電壓表指示 ③ 精度：優于±5%（以滿刻度計）

11．內、外零標功能

12．體積：450*450*190（寬*深*高）mm313．重量：約 15kg。

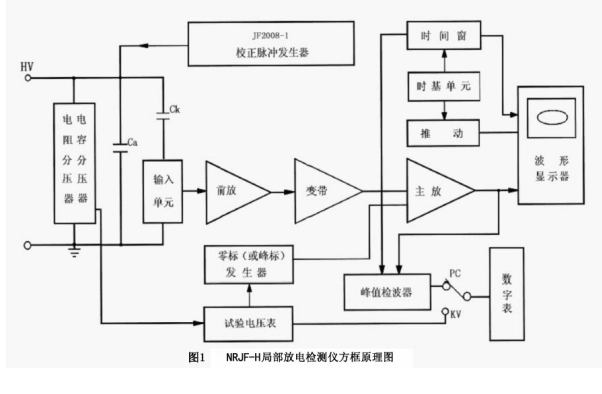

三、系統工作原理 本機的局部放電測試原理是高頻脈沖電流測量法（即 ERA 法）。 試品Ca在試驗電壓下產生局部放電時，放電脈沖信號經耦合電容Ca 送 入輸入單元，由輸入單元拾取得脈沖信號，經低噪聲前置放大器放大，濾波 放大器選擇所需頻帶及主放大器放大（達到所需幅值與產生零標志脈沖）后， 在示波屏的橢圓掃描基線上產生可見的放電脈沖，同時也送至脈沖峰值表顯 示其峰值。 時間窗單元控制試驗電壓每一周內脈沖峰值表的工作時間，并在這段工 作時間內將示波屏的相應顯示區加亮，用它可以排除固定相位的干擾。 試驗電壓表經電容分壓器產生試驗電壓過零標志訊號，可在彩色液晶 屏上顯示零標脈沖，試驗電壓大小由數字電壓表指示。 整個系統的工作原理可參看方框圖（圖 1）

操作說明

試驗準備

1. 檢查試驗場地的接地情況，將本儀器后部的接地螺栓 24 用粗銅線（好用編織銅帶）與試驗場地的接地線妥善相接，輸入單元的接地短路片 也要妥善接地。如果使用輸入單元的測量電壓功能，必須記住不能將初 級末端接地。

   2. 根據試驗電容 Ca、耦合電容 Ck 的大小，選取合適序號的輸入單元（見 表一），表一中調諧電容量系指從輸入單元初級繞組兩端看到的電容（按Ca 與 Ck 的串聯粗略估算）。 輸入單元應盡量靠近被測試品，輸入單元插座，經 8 米長電纜與后 面板上放大器輸入插座“28”相接。

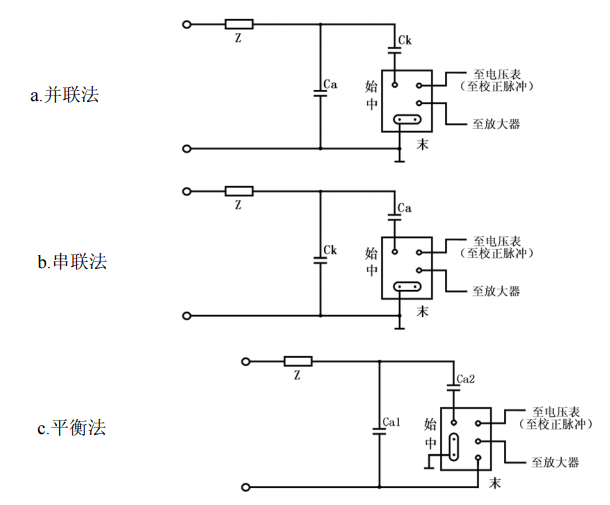

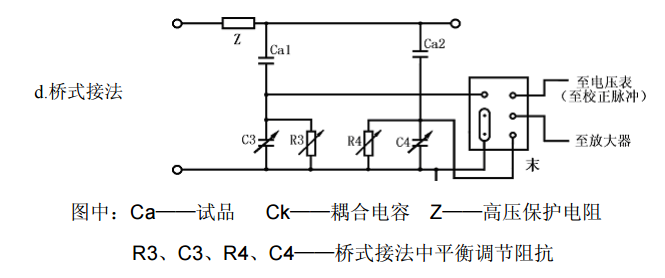

   3. 試品接入單元的方法主要有以下幾種：




4. 在高壓端接上電壓表電阻或電容分壓器，其輸出經測量電纜接到后面板試驗電壓輸入插座 27。

5. 在未加試驗電壓的情況下，將 JF2008—1 校正脈沖發生器的輸出接試品 兩端。

6. 電流互感器的局放試驗接線圖（僅供參考） 1）工頻試驗的接線圖

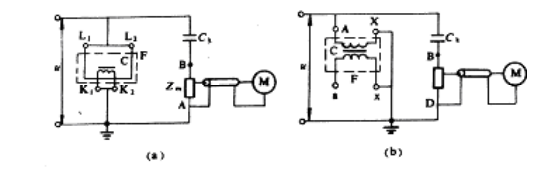

互感器局部放電試驗的原理接線

(a)電流互感器； (b)電壓互感器 Ck—耦合電容器；C—鐵芯；Zm—測量阻抗；F—外殼； M—局放儀 L1、L2—電流互感器一次繞組端子；K1、K2—電流互感器二次繞組端子； A、X—電壓互感器一次繞組端子；a、x—電壓互感器二次繞組端子 2）

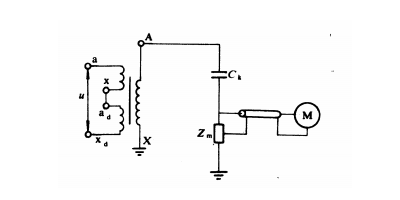

感應局部放電試驗的接線圖

（二）使用步驟

1. 開機準備：將時基顯示方式開關 8 置于“橢圓”；時基頻率開關５置于 50Hz(內)。

   2. 放電量校正：按圖接好線后，在未加試驗電壓前用 JF2008-1 校正脈沖 發生器予以校正。

   注意：測量盒應盡量靠近試品高壓端。 然后，調節放大器增益調節

   7、11，使該注入脈沖高度適當（示波 屏上高度 2 cm 左右），使數字電壓表

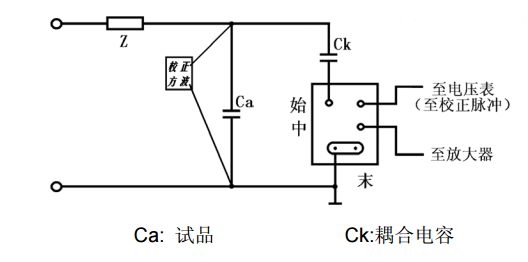

   3，讀數值與注入已知電量相符（例 如注入 100PC 時，數字表應調到顯示 100.0PC）。調定后，放大器細 調旋扭 11 的位置不能再改變，需保持與校正時相同。 去掉校正脈沖發生器與試驗回路的連接。 校正方波使用接線圖




3. 測試操作 接通高壓試驗回路電源，零標開關至“通”位置，緩緩升高試驗電壓， 橢圓上出現兩個零標脈沖。試驗讀數時，記住將零標開關至“斷”位置。 旋轉“橢圓旋轉”開關“4”，使橢圓轉到預期的放電處于最有利 于觀察之處（橢圓上部左及下部右側之處），通常這個位置是與零標脈 沖相差９０o左右，。連續升高電壓，注意第一次出現持續放電，此時的 電壓即為局部放電起始電壓；將電壓降時，放電脈沖熄滅時，此時的電 壓為局部放電熄滅電壓。

在規定的試驗電壓下，觀察到放電脈沖后，可調節放大器粗調開關 “7”（注意細調旋轉“11”不可變動?。?。此時數字表上的 PC 讀數有 效數字不能超過 100.0，如 PC 表的讀數超過 100.0，則要通過增益粗調 開關“７”換檔。

 注意： 本儀器使用數字表頭顯示放電量，其滿度值定為 100.0 超過該值即 為過載，不能保證精度，超過該值需撥動增益粗調開關轉換到低增益檔。

 例如，此時數字表上的讀數為 100.0PC，放大器粗調開關“7”在“3” 檔上，如將放大器粗調開關“7”拔到“2”檔上時，此時數字表上讀數 為 10.0PC，實際應為 100.0PC，即 10.0PC×10=100.0PC。

如此時數 字表上的讀數為 10.0PC，放大器粗調開關“7”在“3”檔上，如將放 大器粗調開關“7”拔到“4”檔上時，此時數字表上讀數為 100.0PC， 實際應為 10.0PC，即 100.0PC÷10=10.0PC。 測試中常會發現有各種干擾，對于固定相位的干擾，可用時間窗裝 置來避開。合上開關“13”、“14”，用一個或兩個時間窗并用電位器 “6”、“10”來改變橢圓上藍色區域的位置與寬度，使其避開干擾脈 沖之處，用時間窗裝置可以分別測量產生于兩個或一個半波內的放電量。

 4. 頻率高于 50Hz 的局部放電試驗： 當須進行高于 50Hz 的局部放電試驗時，可將頻率選擇開關 5 接于 高頻檔上，從高頻試驗電源中取 13V∽275V 電壓送入插座 22 上。
