裝置簡介

 隨著我國電力行業的發展，新技術的應用，數字化變電站成為未來變電站的發展趨勢。

數字繼電保護測試儀是結合電力現場情況、眾多電力用戶經驗自主研發的便攜式新產品，采用高 性能 DSP 處理器、大規模 FPGA、百兆光以太網通信等技術，可支持 IEC60044-8、IEC61850-9-1/2 和 GOOSE 的數字式繼電保護測試儀，為符合 IEC61850-9-1/2、IEC60044-8、GOOSE 規約的數字化保 護、自動化裝置和儀器儀表提供了完整的測試方案，適應了數字化變電站的發展需要。

 2.1 產品硬件特點

 (1) 提供 4 路 100Mbps 光纖以太網接口，可用于輸出符合 IEC61850-9-2/9-1 規約的采樣值報文，同 時還可以用于 GOOSE 報文發送與接收；

 (2) 可輸出 3 路符合 IEC60044-8 規范的 FT3 格式采樣值報文；

 (3) 對于采樣值報文，其通道功能、通道數目、采樣速率、ASDU 數目等均可進行自由設置；

 (4) 對于 GOOSE 報文，其通道數目、發送間隔時間、控制塊信息等均可自由配置；

 (5) 兼容傳統模擬開關量處理，提供 8 路模擬開關量輸入和 4 路模擬開關量輸出，同時開入量能夠 自動識別帶電位和空接點的輸入信號；

 (6) 支持 12 路模擬小信號輸出；

 (7) 支持 12 路直流電壓源輸出；

 (8) 支持 GPS 同步；

 (9) 提供 1 個 RJ45 以太網口，負責與上位機軟件通信；

 (10) 完備的信號指示：在前面板上提供 IEC61850-9-2/9-1 以及 GOOSE 的光纖以太網接口的鏈接和 收發狀態指示，以及 IEC60044-8 的光纖接口的發送狀態指示，所有硬接點的開入、開出量在 前面板上均有相應的狀態指示燈；

 (11) 所有光纖接口均為 ST 接口，接線穩定可靠；

 (12) 體積小、重量輕、使用方便。

2 產品軟件特點

 (1) 兼容 WINDOWS XP、WINDOWS 7 等操作系統；

 (2) 界面風格統一、分類清晰、操作方便、并提供了豐富的設置量和狀態量顯示畫面；

 (3) 支持手動配置、SCL 自動解析配置、報文監聽配置、讀取保存配置等四種配置方式，方便對數 字測試儀進行配置；

 (4) 支持對模擬小信號的配置；

 (5) 支持對網絡中的報文監聽及分析、數字輸出波形的監視、有效值與相位的計算；

 (6) 支持 SCL 解析與當前配置內容進行對比，快速定位配置差異，提供覆蓋配置功能，迅速完成 調試任務；

 (7) 支持報文監聽配置與當前配置進行對比，快速定位配置差異，提供覆蓋配置功能，迅速完成調 試；

 (8) 支持對配置文件的保存、修改、刪除等管理，方便重復調試任務；

 (9) 支持序號偏差、丟幀測試、同步測試、品質測試、序號跳變、錯值測試等多種采樣值異常模擬；

 (10) 完善的試驗數據歸檔功能：所有試驗數據采用數據庫管理方式，能夠?qū)v次試驗的有效結果數 據分類歸檔保存，并提供了相應的維護和查詢功能，方便用戶隨時查詢和管理任意的歷史結果；

 (11) 完備的試驗報告功能，用戶可以隨時生成試驗報告，并能夠以網頁、word 格式保存報告或直接 通過打印機輸出報告；

 (12) 完備的試驗功能，能夠?qū)Ω鞣N類型的保護裝置及元件進行測試；

 (13) 獨特的繼電器特性模塊，包含國內外絕大部分型號繼電器的特性模板，只需輸入定值即可直觀 的顯示對應保護元件的特征圖形；

 (14) 提供完備的電氣信號量及狀態量的顯示；

 (15) 多種模擬量參數的設置方式：可以任意選擇相-地、相-相、序分量、阻抗等輸入方式，并可任 意切換；

 (16) 獨特的輸出信號自定義模塊，可以根據需要編輯各種復雜的信號輸出流程；

元件模板編輯 當繼電器特性列表中沒有對應的型號時，可以根據需要自定義編輯所需要的保護功能元件特 性，創建保護裝置動作特性。

 （1） 創建模板：模板類型分為距離、反時限、電源變送器和其他四類，根據需要選擇相應的 模板類型。

① 距離：利用特征模板說明距離繼電器特性（自定義或選擇已有模板）。

 ② 反時限：自定義或選擇已有的反時限特性曲線。

 ③ 電源變送器：選擇要定義的變送器所包含的功能。

 （2）添加元件：將創建好的模板添加到元件庫中。

（3）選擇元件：選擇保護功能元件并用于試驗當中。

（4）自定義元件的特性參數編輯：保護功能元件的特性參數設置與編輯。

3.2.3. 繼電器特性

（1）選擇保護裝置型號：選擇已編輯的模板元件。

（2）設置選擇的保護裝置定值，確定保護動作特性。

（3）導入或?qū)С鲈O(shè)置的參數。

.3. 試驗方法

手動試驗

 手動試驗?zāi)K是繼電保護測試儀的最基本便捷的試驗?zāi)K，它適用于各種試驗，可由用戶自由 添加各模擬量的數值，純手動操作，直觀、方便。在此試驗?zāi)K中用戶通過設置每一路模擬量的參 數，手工控制模擬量的輸出和變化過程達到對試驗對象測試的目的。改變輸出電壓、電流、阻抗及 序分量等有直接參數輸入、改變步長和保持按鈕三種方式。

（1） 設置輸入方式：包含相電壓電流（L-N）、線電壓相電流（L-L）、序分量、阻抗、功率、 直流等六種參數輸入方式選擇。電壓和電流角度均以極坐標水平零度為參考，逆時針超前（如第一象限）為正角度，滯后（如第四象限）為負角度。電壓或電流的角度大 小或正負不能決定電流的方向。電流方向的定義是以電壓為參考，看電流與電壓的相 位關系。一般先定義線路阻抗角為 Phi=600 （如 35kV 線路阻抗角），則 900 接線中電壓 與電流的關系為 0 0 60 Phi 120 ? ?? ，判定為正方向。電壓超前電流為正角度，電流超前 電壓為負角度。使用時注意它們的區別。

（2） 輸入方式選擇阻抗時提供兩種阻抗表達方式：極坐標復平面方式（阻抗模值 Z、阻抗角 Phi,感性阻抗角度 Phi 大于零、即為正角度）和直角坐標復平面方式（電阻 R、電抗 X）。 計算公式對應兩種阻抗測量方式（恒定電流、恒定電壓）。

 （3） 故障類型，在給出的四種相間故障（A-B、B-C、C-A 和 A-B-C）、六種接地故障（A-E、 B-E、C-E、A-B-E、B-C-E、C-A-E）選擇一種故障類型（E 表示接地故障）。

 （4） 通過操作界面按鈕實現輸出量的遞增、遞減和保持。

 （5） 故障類型、輸入方式與電壓、電流輸出量智能關聯，防止不必要的無意義的參數輸入。

 （6） 手動試驗?zāi)M故障輸出量前后關系用時序圖表達，以電流保護試驗為例如下圖所示。 從 a 點到 b 點為初始值的保持時間，在 b 點電流值增加了一個步長，從 b 點到 c 點為該 值下的保持時間，在 d 點電流值又增加一個步長，假設此刻達到了動作值，則經過電 流繼電器的動作時間，（試驗結束方式選擇動作后結束時，試驗終止）在 e 點電流將下 降，測試返回值，如圖假設在 f 點達到返回值，在 g 點繼電器返回，則 fg 之間為返回 時間。

觸發試

觸發試驗主要用于要求連續輸出不同幾種狀態量的試驗，如要求輸出故障前-故障-故障后三個 狀態序列（選擇常規模式）。如果多個狀態，則可選擇自定義模式。在此自定義模式下，用戶可以 根據需要編輯自己的狀態序列，用戶能夠方便的定義多達 250 個狀態的狀態序列流程并進行測試， 并提供以時間或開入量為條件的在狀態間進行跳轉的能力。通過該模塊可以模擬各種電力系統故障 情況以達到對保護裝置校驗、檢測的目的。觸發試驗相當于可定義的多個手動試驗。

遞變?cè)囼?yàn)

測試保護的動作值、返回值、返回系數和動作時間時，測試儀輸出的電壓、電流的幅值、相位 和頻率等按用戶設置的步長和變化時間遞增或遞減。遞變量是從上一遞變值增加或減小到下一個遞 變值。

 （1）輸出兩組可定義的測試信號（信號1和信號2）： ① 信號1定義量：電壓、電流、頻率、阻抗、序分量等。 ② 信號2定義量：電壓、電流、頻率。

 （2）選擇輸出故障：根據輸出量自動切換、選擇所需故障類型。

 （3）變化方式：輸出量的變化方式。 ① 始-終：輸出量從初值一直變化到終值，變化波形為方波階梯向上或向下。 ② 始-終-始：輸出量從初值變化到終值為第一狀態變化（模擬故障繼電器動作），再?gòu)? 終值變化到初始狀態（模擬故障切除繼電器返回）。初值、終值均可自定義輸入。 ③ 鋸齒形：輸出量從初值變化到終值按鋸齒形變化。

 （4）狀態欄參數直接輸入變化初值、終值、變化量、時間等值。

 （5）通道：確定輸出量（電壓、電流、阻抗、序分量等）。

 （6）故障類型：與輸出變量、通道配合，輸出與所選故障類型相對應的變量。

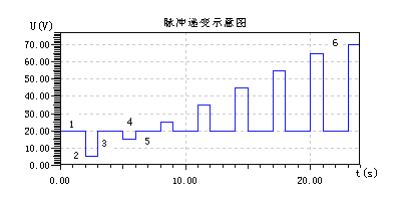

4. 脈沖遞變?cè)囼?yàn) 與遞變?cè)囼?yàn)不同的是脈沖遞變?cè)囼?yàn)測試儀輸出量每次遞變?cè)黾邮菑某跏贾导拥竭f變值或遞變 值遞減到零。 脈沖遞變示意圖說明：

 1-重置電壓，復歸后每次輸出脈沖起始電壓，如從 20V 開始；

 2-起始點電壓，脈沖遞變起始電壓，如 5V；

 3-第一次模擬故障輸出電壓從 20V 降到起始電壓 5V，故障時間 1s；第二次模擬故障輸出電壓 從 20V 降到起始電壓 15V，變化量△為 10V,故障時間 1s；

 4-故障時間,如 1s；

 5-復歸時間，如 2s；

 6-終始點電壓，脈沖遞變終點電壓，如 70V。

試驗步驟 當用戶進入試驗界面后，即可開始進行試驗設置了，其操作步驟通?？梢苑殖?6 大步，其順序 為： ① 網絡參數設置，設置與電力系統相關的繼電保護裝置定值或參數； ② 繼電器型號選擇和相關定值設置； ③ 試驗設置，設置試驗參數并編輯試驗項目； ④ 開始試驗，啟動試驗； ⑤ 結果查看，查看本次試驗的結果數據； ⑥ 報告生成，根據結果生成試驗報告。
