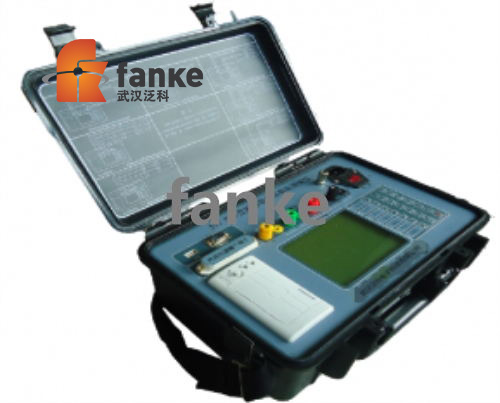

壓器低電壓短路阻抗測試儀 SIT 500（集控）|測試設備,壓器低電壓短路阻抗測試儀價格,壓器低電壓短路阻抗測試儀廠家

概述：

原國家電力公司2000年9月發布的《防止電力生產重大事故的二十五項重點要求》中的第15.2.5項和第15.6項要求：在變壓器出廠前、投產前、突發短路后應做低電壓短路阻抗測試。

2005年6月國家電網公司在《十八項電網重大反事故措施》的9.2.3和9.7.2中再次要求：110kV及以上電壓等級變壓器在出廠和投產前，應做低電壓短路阻抗測試，以留原始記錄。110kV及以上電壓等級變壓器在遭受出口短路、近區多次短路后，應做低電壓短路阻抗測試，并與原始記錄進行比較，同時應結合短路事故沖擊后的其他電氣試驗項目進行綜合分析。判斷變壓器無故障后，方可投運。正常運行的變壓器應至少每6年測一次。

國家標準《GB1094.5－2003 電力變壓器第五部分承受短路的能力》將短路電抗值作為診斷變壓器是否承受住了短路電流沖擊的規定項目。并特別強調：“觀察測量電抗的變化是特別重要的”。

2008年6月4日發布，2008年11月1日實施的《DL/T 1093-2008 電力變壓器繞組變形的電抗法檢測判斷導則》規定：現場可采用低電壓試驗電源實測電力變壓器繞組和鐵芯的動穩定狀態參數，用以判斷變壓器繞組有無變形或位移。確定變壓器繞組及鐵心的動穩定狀態。導則對檢測時機、檢測參數、檢測方法、測試儀器、判斷原理、判斷的定量界限都作了規定或提示，使得電抗法測試有法可依，有明確的判據可用。

功能特點：

儀器可在現場使用單相交流（AC220V）電源，對各電壓等級的、不同容量的三相電力變壓器和由單相變壓器組成的變壓器組進行低壓阻抗等參數的測試。并根據實測數據計算出變壓器單相阻抗參數的縱比、橫比的變化，用以判斷變壓器的繞組有無變形或位移及位移變形的程度。

儀器在現場使用單相交流電源（AC/220V）直接測試出的是以下五個單相參數：電壓U、電流I、有功功率P、無功功率Q和頻率F。

儀器內置自適應測試電源，可對任何規格的單、三相變壓器進行繞組電抗參數測試，不需考慮試驗電源容量，也不需要調壓器等輔助設備。

儀器試驗方法可根據需要自由選擇，可以對單相變壓器進行測試、亦可以對三相變壓器進行相間法測試和對三相變壓器進行單相法測試。

儀器的工作電源采用單相220V/50Hz交流電源，方便現場使用。

儀器在高電壓、強磁場、高干擾及波形畸變條件下，保證測試數據的復驗性在國標規定的標準范圍（±0.2%）內。

儀器自動化程度高，并具有變壓器阻抗預檢功能，根據檢測到阻抗值自動（或提示）選擇測試電壓進行試驗，并同時檢查儀器內部繼電器動作切換是否正常和試驗接線正確與否。

儀器采用中文簡體菜單，動態提示測試的操作過程及狀態，使用簡單、試驗接線一次完成，自動進行三相變壓器的分相測試，偏差計算。

儀器選用16位高速A/D進行精確采樣運算，保證了變壓器阻抗測試參數計算結果的準確性和較高的復驗性，測量數據的復驗性在國標規定的±0.2%范圍內。

儀器內置高容量存儲器便于保存試驗原始數據和測試計算結果，可存儲100臺以上的變壓器試驗數據，便于用戶隨時查詢、對比。

儀器可以根據需要將最終的試驗結果、計算偏差及測試數據進行及時編號存儲或由儀器自帶的熱敏高速打印機現場打印出測試結果。

儀器可通過RS232及USB接口同計算機聯機測試，并可利用USB接口進行變壓器銘牌參數及測試數據的導出，方便試驗報告的編寫。

儀器采用高強度標準工程塑殼機箱結構設計，絕緣性能高，安全可靠，體積小，重量輕，便于攜帶，并具有防水、防震等功能。

儀器自帶的熱敏高速打印機方便現場打印測試結果，便于用戶隨時核查被測變壓器的歷史數據。

儀器測試電源供電方式靈活，用戶可根據需要選擇內部電源供電或外部電源供電方式。為方便儀器的檢定，儀器面板備有專用的檢定接線端子進行測量精度校準計量。

技術參數：

測試性能參數

1）電壓測量范圍： 10 ～ 500V （自動切換量程）精度 ±0.2%

2）電流測量范圍： 0.1 ～ 10A （自動切換量程）精度 ±0.2%

3）有功功率測量：當功率因素在0.2 ～ 1時精度 ±0.5%

（無功功率）當功率因素在0.1 ～0.2時精度 ±1.0%

4）頻率測量： 45-65Hz 精度 ±0.1%

5）阻抗測量范圍： 1.5Ω～1000Ω 精度 ±（0.2～0.5）%

6）低壓空載損耗：精度 ±1%

7）環境溫度: -10 ～ 50℃ 溫度<90%RH

8）系統工作電源: AC：220V±10%, 50Hz

絕緣性能參數：

1) 絕緣電阻 ≥100MΩ（1000V）

2）絕緣強度 ≥2000VAC/50Hz/1min

3）測試點：電壓、電流輸入端子對機殼之間、電流輸入端對機殼之間、電源輸入端對機殼之間。

使用和貯存環境：

使用環境：溫度：-10o～50oC，濕度（RH）：10～95％

貯存環境：溫度：-20o～65oC，濕度（RH）：15～85％

儀器的體積和重量：

主機外形尺寸：368×266×168（mm）

專用測試線箱：380×290×108（mm）

儀器凈重質量：8.8kg 成套總重量：12kg

儀器供電電源及功耗：

輸入電壓：AC 220V±10％ 50Hz 儀器功率消耗＜ 500VA
