局部放電的原因是因?yàn)樵谕馐╇妷鹤饔孟?，靜電荷會在電場中絕緣較弱的位置發生靜電游離。這種脈沖型放電可引起絕緣劣化，進而導致變壓器發生故障。文中提出了一種基于FPGA+DSP的GIS局部放電在線檢測系統，該系統由FPGA控制數據的采集和存儲，然后利用DSP進行嵌入式TCP/IP設計，從而使采集到的信號通過以太網傳輸?shù)竭h(yuǎn)程PC進行顯示，經現場運行測試，該系統實現了設計目標。
當今的電子信息時代對電力的需求日益增長，對電網可靠性的要求也越來越高。高壓電氣設備在電網中運行時，如果其內部存在因制造不良、老化以及外力破壞而造成的絕緣缺陷，會發生影響設備和電網安全運行的事故。電氣設備的安全運行在工業生產中有著重要意義，而局部放電是引起高壓設備絕緣損壞的重要原因之一。
氣體絕緣組合電器(GIS)運行可靠性高，越來越廣泛地用于電力系統。但在生產、安裝及長期運行過程中，GIS內部不可避免地會不同程度地存在各種絕緣缺陷，從而引發局部放電，進而導致絕緣事故。因此，對GIS進行局部放電的研究具有重要意義。CIS是電網運行中的重要設備，是保證供電可靠性的基礎。它具有占地面積小、運行可靠性高、維護方便等特點，在圍內外得到了廣泛應用。對于GIS局部放電現象，已經有很多研究者在這方面做過很多系統開發。由于數據采集是研究局部放電系統開發的重要部分。文中提出了一種基于FPGA+DSP的局部放電檢測系統，并且應用TCP/IP協議通過以太網傳輸?shù)娇蛻舳诉M(jìn)行實時顯示。
1 系統的總體架構介紹

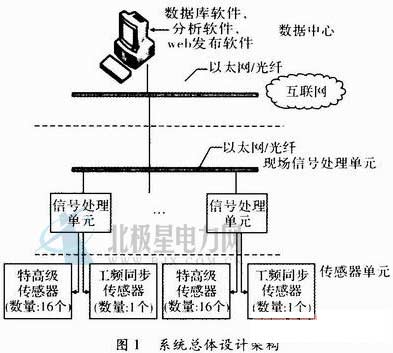

系統的總體架構如圖1所示。
該系統的特點是每個處理模塊設有16個特高頻傳感器和一個工頻同步傳感器。工頻同步傳感器用于產生局部放電檢測用工頻同步信號，克服了直接從二次設備取電帶來的安全隱患，使用方便、性能優異。采集的信號送往信號處理單元，對數據進行存儲和壓縮處理，然后把處理完成的信號通過以太網傳輸?shù)娇蛻舳?，?shí)現用戶對變壓器局部放電情況的遠程控制和掌握。
2 系統內部結構

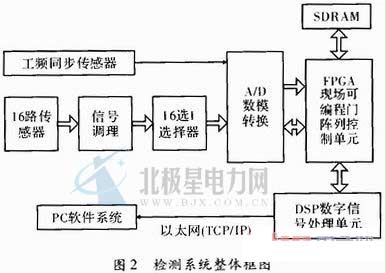

數據采集采用了傳統的數據采集方法，通過特高頻傳感器和工頻傳感器采集來的信號，經過信號調理電路，對信號進行濾波和放大，使信號轉變到 A/D轉換器的可以接受的輸入范圍之內，然后通過AD9224轉換器把模擬信號轉換為數字信號，送往FPGA(EP2C5Q208C8)處理模塊進行數據的存儲和轉發，在這部分模塊中，F(xiàn)PGA一方面需要把采集來的信號存儲到SDRAM中，由于信號的采集頻率為20 MHz，并且需要連續采集2s，所以采用512 MB的存儲器IS42S86400B SDRAM;另一方面，F(xiàn)PGA需要接受DSP發來的指令，把SDRAM中的數據轉發到DSP中進行處理。在DSP控制的模塊中，DSP(TMS320VC5402)一方面要實現嵌入式的TCP/IP協議，連接到以太網上進行數據的傳輸，另一方面要對大容量的數據進行壓縮，從而實現數據在以太網上的可靠快速傳輸。內部結構如圖2所示。
3 客戶端軟件部分的設計
客戶端基于VC++6.0編譯環境進行開發，此軟件系統兼容C/S和B/S架構，采用大型數據庫管理技術，實時對局部放電信號進行采集、壓縮、處理、存儲和顯示。系統主要包括局放數據采集部分，數據壓縮傳輸部分，數據處理分析部分，圖形和表格顯示部分，數據庫管理部分。
