如何快速測出電纜的斷點？

當電線電纜的內部出現斷線故障時，由于外部絕緣皮的包裹，使斷線的確切位置不易確定，所以我們需要找出有斷點的一根電線，然后就可以找到確切的斷點了。

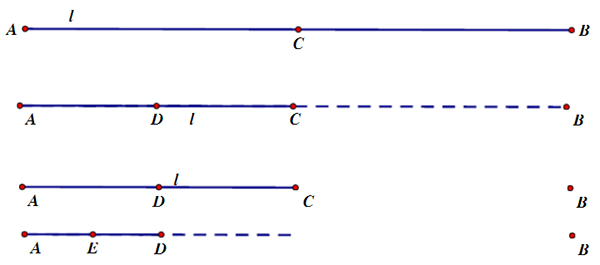

如圖，如果一條電線AB上有一處斷的地方，怎樣快速找到斷點？

可以先找到AB的中點C，測量AC和BC是不是通，如果AC不通，說明斷點在AC之間，然后再找到AC的中點D，分別測量AD和CD之間是否通電，如果AD不通，說明斷點在AC之間，再找到AD的中點E，分別測量AE和DE之間是否通電……這樣，經過n次的測量，就可以把斷點確定在線長的n 21 范圍之內。

下面給大家介紹幾種準確快速測出電線電纜斷線點的測量方法：

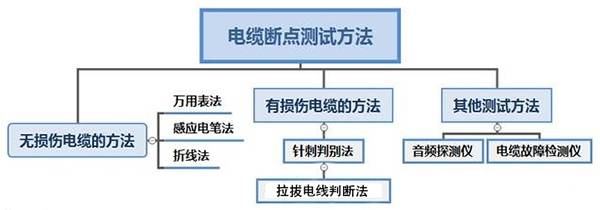

電線電纜的測試方法如上圖所示分為三種：

第一種是無損傷電線電纜的檢測方法
第二種是有損傷電線電纜的檢測方法
第三種是使用儀器檢測方法

1、使用數字萬用表檢測法：

PS：數字萬用表除了可以進行電壓、電流、電阻、電容和晶體管等基本參數的測量外，還可以通過變通使用，使其功能得到進一步拓展，達到一表多用的目的。用數字萬用表檢測電線電纜斷點的具體方法：

首先要把有斷點的電線（電纜）一端接在220V市電的火線上，另一端懸空。將數字萬用表拔至AC2V擋，從電線（電纜）的火線接入端開始，用一只手捏住黑表筆的筆尖，另一只手將紅表筆沿導線的絕緣皮慢慢移動，此時顯示屏顯示的電壓值大約為0.445V左右。當紅表筆移動到某處時，顯示屏顯示的電壓突然下降到0.0幾伏（大約是原來電壓的十分之一），從該位置向前（火線接入端）的大約15cm處即是電線（電纜）斷點所在。

用此法檢查屏蔽線時，如果僅僅是芯線折斷而屏蔽層沒斷，那么該方法不能使用。

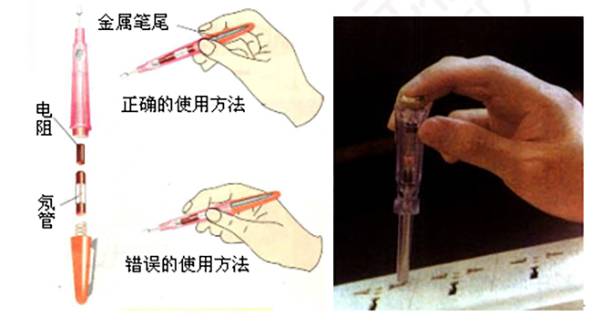

2、使用感應式電筆檢測檢測法：

以下方法只適用于沒有屏蔽層的各種電纜：感應試電筆（就是帶著一個電子表似的屏幕，可以檢測電壓和通斷的那種）。首先排除斷點電纜周圍的電纜有電源，然后將有斷點的電纜接在火線上，將電筆垂直于導線，按住“感應斷點測試”按鈕在導線上向前緩慢移動，等試電筆檢測的交流信號出現突然消失時，即可判斷斷點在該檢測點處，誤差最多不超過10cm。

需要注意的是：斷點電線周圍的電纜不能帶有電源。另外要提醒的是，此法不是萬能，短電纜效果明顯，電纜越長越糟糕，是在沒有電纜測斷儀的情況下因陋就簡的方法。

3、折線檢測法

把有斷點的電線一端接萬用表的黑表筆，另一端接紅表筆。萬用表打在電阻*200 歐檔。在最有可能斷線的地方（比如經常彎曲點）來回折彎。如萬用表顯示忽通忽斷時，此處即為斷點。還不能判斷，則需從電纜的一端開始折彎，直到找到斷點。此法適用于較短的電纜。

1、針刺檢測法

在斷線電纜上分段插入鋼針，用萬用表測量鋼針到電纜端頭的通斷，以判斷電纜的斷點。正常情況下不建議使用，因?yàn)闀?huì)破壞絕緣層，很容易在后期的電纜使用中，造成其他的問題，尤其是在濕度較大的環境中。這種方法是利用電纜的通斷來排查電纜的斷點所在。
