紅外熱成像儀的工作原理和應用

發布日期：2016-11-23 00:00 來源：http://skjsoft.cn 點擊：

紅外測量技術的發展使材料的靈敏度、工作溫度和探測率也在不斷的向高層次發展，并不斷的發現新的材料。在規模上，紅外熱成像儀將會不斷的向大規模焦平面方向發展（即熱成像儀）;探測波長方面，要由單色向雙色和多色發展;隨技術的發展，紅外熱成像儀作為一種先進的測溫設備被越來越多的應用到各個領域。

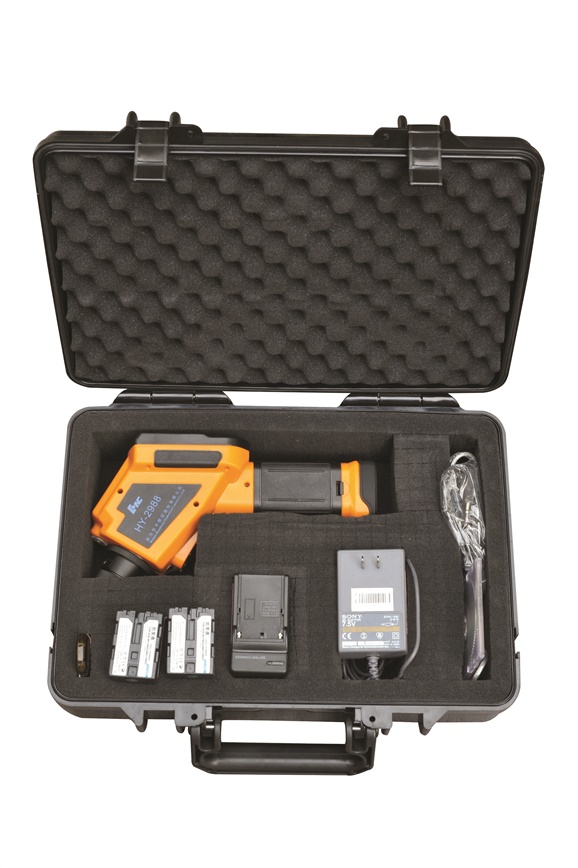

　　紅外熱成像儀的工作原理

　　紅外熱成像儀（熱成像儀或紅外熱成像儀）是通過非接觸探測紅外能量（熱量），并將其轉換為電信號，進而在顯示器上生成熱圖像和溫度值，并可以對溫度值進行計算的一種檢測設備。紅外熱成像儀（熱成像儀或紅外熱成像儀）能夠?qū)⑻綔y到的熱量精確量化，或測量，使您不僅能夠觀察熱圖像，還能夠?qū)Πl(fā)熱的故障區域進行準確識別和嚴格分析。

　　目前能產生優質圖像的只有前視紅外熱成像儀。它無須借助星光、月光，而是利用物體熱輻射的差別成像。屏幕亮度處表示溫度高，暗處表示溫度低。性能好的熱成像儀，能反映出千分之一度的溫差，因而能透過煙霧、雨雪和偽裝，發現隱蔽在樹林和草叢中的車輛、人員，甚至于埋在地下的物體。高壓試驗變壓器現代步槍熱成像儀的可見距離約1000米。有的坦克熱瞄準具可見距離達3000米。

　　紅外熱成像儀的應用

　　下面是需要采用紅外熱像儀（熱成像儀或紅外熱成像儀）進行檢查的部分設施：

　　1、電氣裝置：可發現接頭松動或接觸不良，不平衡負荷，過載，過熱等隱患。這些隱患可能造成的潛在影響是產生電弧、短路、燒毀、起火。

　　2、變壓器：可以發現的隱患有接頭松動，套管過熱，接觸不良（抽頭變換器），過載，三相負載不平衡，冷卻管堵塞不暢。其影響為產生電弧、短路、燒毀、起火。

　　3、電動機、發電機：可以發現的隱患是軸承溫度過高，不平衡負載，繞組短路或開路，碳刷、滑環和集流環發熱，過載過熱，冷卻管路堵塞。其影響為有問題的軸承可以引起鐵芯或繞組線圈的損壞;有毛病的碳刷可以損壞滑環和集流環，進而損壞繞組線圈。還可能引起驅動目標的損壞。

　　4、電氣設備維修檢查，屋頂查漏，節能檢測，環保檢查，安全防盜，森林防火，無損探傷，質量控制，醫療檢查等等也很有效益。

　　5、診斷人體疾病，運用經絡學，在人腦的研究工作及在研究疾病治療方法中的應用;特別是在診斷哮喘病，痹癥，腰椎間盤突出癥，運動病，惡性腫瘤等病癥具有無放射性，一次多臟器全身掃描的非接觸測量的優點。是綜合確診人體某種疾病的一種有用手段。

　　6、建筑物外墻的監測。通過表面溫度可以為我們提供有關樓宇結構、管道系統、供暖通風及空調系統以及電氣系統的許多信息。在透過紅外鏡頭觀察時，平日肉眼看不到的問題會突現眼前。使用紅外熱像儀，可以檢測到空氣泄漏、水分積累、管道堵塞、墻壁后面的結構特征以及過熱的電氣線路等，并對數據進行可視化記錄歸檔。通過用這種工具對表面進行掃描，您可以快速發現通常代表潛在問題的溫度變化，并以詳細的圖形報告的形式對數據進行記錄。

　　7、紅外熱成像儀在自然環境方面的應用。監控自然環境，如山體滑坡、火山爆發。

　　紅外熱像儀（熱成像儀或紅外熱成像儀）的應用范圍愈來愈廣泛，在科研領域的主要應用包括：汽車研究發展-射出成型、模溫控制、剎車盤、引擎活塞、電子電路設計、烤漆; 電機、電子業-印制電路板熱分布設計、產品可靠性測試、電子零組件溫度測試、筆記本電腦散熱測試、微小零組件測試;引擎燃燒試驗風洞實驗; 目標物特征分析; 復合材料檢測; 建筑物隔熱、受潮檢測;熱傳導研究; 動植物生態研究;模具鑄造溫度測量;金屬熔焊研究; 地表/海洋熱分布研究等。

　　熱成像儀大致分為致冷型和非致冷型兩大類。目前，世界上好的紅外熱像儀（熱成像儀或紅外熱成像儀），其溫度靈敏度可達0.03℃。熱成像儀成像的質量參數是衡量一個熱成像儀好壞的標準，這些參數客觀地反映了熱成像儀對各種目標的分辨能力、探測能力、工作波段、精度、范圍等重要特性，正確而且準確地測出這些參數的重要性也就體現出來了。
