油浸式試驗變壓器中試驗的的注意事項

發布日期：2016-04-26 00:00 來源：http://skjsoft.cn 點擊：

YDJ系列油浸式實驗變壓器，是武漢泛科電子專門研發出產的油浸式實驗變壓器，YDJ系列油浸式實驗變壓用具有體積小、重量輕、結構緊湊、功用全、通用性強和運用簡略、方便等特色，油浸式實驗變壓器廣泛適用于電力系統、工礦企業、科研部分、發電檢修部分等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度實驗，YDJ系列油浸式實驗變壓器是高壓預防性實驗中必不可少的重要專業設備。
高壓試驗變壓器實驗操作注意事項：
1、實驗人員應做好分工，清晰相互間聯絡方法。并有專門人監護現場安全及觀察試品狀況。
2、被試品應先清掃潔凈，并絕對枯燥，避免損壞被試品和實驗帶來的差錯。
3、關于大型實驗，通常都應先進行空升實驗。即不接試品時升壓至實驗電壓，校正各種表計，調整球空隙。
4、升壓速度不能太快，并有必要避免俄然加壓。例如調壓器不在零位的俄然合閘。也不能俄然堵截電源，通常應在調壓器降至零位時拉閘。
5、當電壓升至實驗電壓時，開端計時，到1min后，敏捷降壓到1∕3實驗電壓以下時，才干擺開電源。
6、在升壓或耐壓實驗進程，如發現下列不正常狀況時，應立即降壓，堵截電源。中止實驗并查明因素：1）電壓表指針擺動很大；2）發現絕緣燒焦或冒煙；3）被試品內有不正常的聲音。
7、耐壓實驗前后應丈量絕緣電阻，查看絕緣狀況。

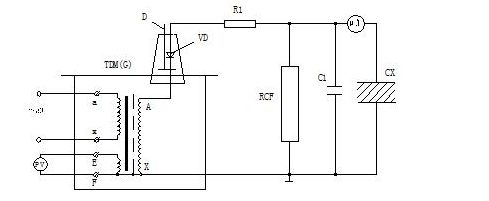

8、實驗變壓器在做被試品的直流耐壓或走漏實驗時接線原理圖如圖7。

注：此實驗應先抽出短路桿“D”，圖7中所示。


圖中：VD – 高壓硅堆 R1 – 限流電阻 C1 – 高壓濾波電容

RCF – 阻容分壓器 CX – 被試品 uA – 帶維護微安帶
走漏實驗中限流電阻R1挑選在額外輸出電壓時，輸出端短路電流不超越高壓硅堆的大整流電流。如電壓硅堆的大整流電流為100mA時用于60KV的實驗裝置中，限流電阻按R1=60/0.1=600KΩ挑選。限流電阻還應具有滿足的容量和沿面放電間隔。高壓濾流電容C1通常挑選在0.01 – 0.1uF，當被試品的電容量很大時，C1可省略不必。
走漏實驗的操作及注意事項：
1、實驗前應先查看被試品是不是停電，接地放電，全部對外連線是不是擦潔凈。要謹防將實驗電壓加到有人作業的部位上去。
2、接好實驗裝置的接線后，應復查無誤后才可加壓。應特別注意查看高壓設備及引線與地、與操作人職工安全間隔，被試品的外殼是不是牢靠接地，要按安全規程中所規則的內容進行實驗。
3、關于大電容量設備應緩慢升壓，避免被試品的充電電流燒壞微安表。必要時應分級加壓，分別讀取各級電壓下微安表的安穩讀數。
4、實驗進程，應密切監督被試品、實驗裝置、微安表，一旦發作擊穿、閃耀等異常現象應立即降壓，堵截電源，并查明因素，具體記載。
5、實驗結束，降壓，堵截電源后應將被試品及實驗裝置自身充沛放電。
注意事項：
1、依照您所進行的實驗接好作業線路。實驗變壓器的外殼以及操作系統的外殼有必要牢靠接地。實驗變壓的高壓繞組的X端（高壓尾）以及丈量繞組的F端有必要牢靠接地。
2、做串級實驗時，第二級、第三級實驗變壓器的低壓繞構成X端，丈量繞組的F端以及高壓繞組的X端（高壓端）均接本級實驗變壓用具外殼。第二級、第三級實驗變壓器的外殼有必要經過絕緣支架接地。
3、接通電源前，操作系統的調壓器有必要調到零位后方可接通電源，合閘，開端升壓。
4、從零開端勻速旋轉調壓器手輪升壓。升壓方法有：快速升壓法，即20s逐級升壓法；慢速升壓法，即60s逐級升壓法；極慢速升壓法供選用。電壓從零開端按一定的升壓方法和速度上升到您所需的額外實驗電壓的75％后，再以每秒2％額外實驗電壓的速度升到您所需的實驗電壓，并密切注意丈量外表的及被試品的狀況。升壓進程中或?qū)嶒炦M(jìn)程中如發現丈量外表的指示及被試品狀況異常，應立即降壓，堵截電源，查明狀況。
5、實驗結束后，應在數秒內勻速的將調壓器回來至零位，然后堵截電源。
6、本商品不得超越額外參數運用。除實驗必需外，決不電壓通電或斷電。
7、運用本商品做高壓實驗時，除熟悉本說明書外，還有必要嚴格執行國家有關規范和操作規程。如《高壓輸變設備的絕緣合作，高壓實驗技術》；《電氣設備預防性實驗規程》等。
